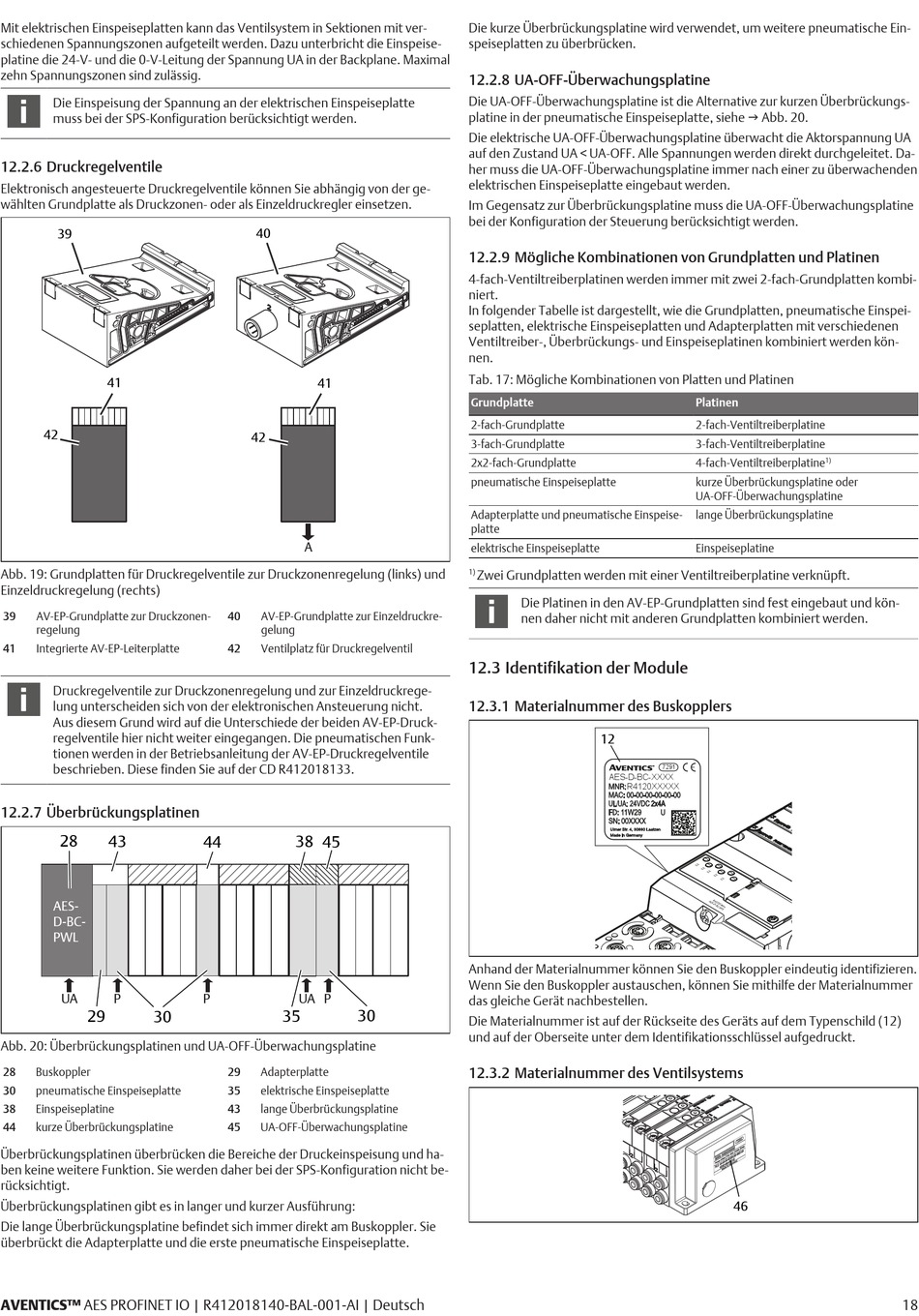

Mit elektrischen Einspeiseplatten kann das Ventilsystem in Sektionen mit ver-
schiedenen Spannungszonen aufgeteilt werden. Dazu unterbricht die Einspeise-
platine die 24-V- und die 0-V-Leitung der Spannung UA in der Backplane. Maximal
zehn Spannungszonen sind zulässig.
Die Einspeisung der Spannung an der elektrischen Einspeiseplatte
muss bei der SPS-Konfiguration berücksichtigt werden.

12.2.6 Druckregelventile

Elektronisch angesteuerte Druckregelventile können Sie abhängig von der ge-
wählten Grundplatte als Druckzonen- oder als Einzeldruckregler einsetzen.
39
41
42
Abb. 19: Grundplatten für Druckregelventile zur Druckzonenregelung (links) und
Einzeldruckregelung (rechts)
39 AV-EP-Grundplatte zur Druckzonen-
regelung
41 Integrierte AV-EP-Leiterplatte
Druckregelventile zur Druckzonenregelung und zur Einzeldruckrege-
lung unterscheiden sich von der elektronischen Ansteuerung nicht.
Aus diesem Grund wird auf die Unterschiede der beiden AV-EP-Druck-
regelventile hier nicht weiter eingegangen. Die pneumatischen Funk-
tionen werden in der Betriebsanleitung der AV-EP-Druckregelventile
beschrieben. Diese finden Sie auf der CD R412018133.
12.2.7 Überbrückungsplatinen
28
43
AES-
D-BC-
PWL
UA P
29
30
Abb. 20: Überbrückungsplatinen und UA-OFF-Überwachungsplatine
28 Buskoppler
30 pneumatische Einspeiseplatte
38 Einspeiseplatine
44 kurze Überbrückungsplatine
Überbrückungsplatinen überbrücken die Bereiche der Druckeinspeisung und ha-
ben keine weitere Funktion. Sie werden daher bei der SPS-Konfiguration nicht be-
rücksichtigt.
Überbrückungsplatinen gibt es in langer und kurzer Ausführung:
Die lange Überbrückungsplatine befindet sich immer direkt am Buskoppler. Sie
überbrückt die Adapterplatte und die erste pneumatische Einspeiseplatte.
AVENTICS™ AES PROFINET IO | R412018140-BAL-001-AI | Deutsch
40
41
42
A
40 AV-EP-Grundplatte zur Einzeldruckre-
gelung
42 Ventilplatz für Druckregelventil
38 45
44
P UA P
30
35
29 Adapterplatte
35 elektrische Einspeiseplatte
43 lange Überbrückungsplatine
45 UA-OFF-Überwachungsplatine
Die kurze Überbrückungsplatine wird verwendet, um weitere pneumatische Ein-
speiseplatten zu überbrücken.
12.2.8 UA-OFF-Überwachungsplatine
Die UA-OFF-Überwachungsplatine ist die Alternative zur kurzen Überbrückungs-
platine in der pneumatische Einspeiseplatte, siehe g Abb. 20.
Die elektrische UA-OFF-Überwachungsplatine überwacht die Aktorspannung UA
auf den Zustand UA < UA-OFF. Alle Spannungen werden direkt durchgeleitet. Da-
her muss die UA-OFF-Überwachungsplatine immer nach einer zu überwachenden
elektrischen Einspeiseplatte eingebaut werden.
Im Gegensatz zur Überbrückungsplatine muss die UA-OFF-Überwachungsplatine
bei der Konfiguration der Steuerung berücksichtigt werden.
12.2.9 Mögliche Kombinationen von Grundplatten und Platinen
4-fach-Ventiltreiberplatinen werden immer mit zwei 2-fach-Grundplatten kombi-
niert.
In folgender Tabelle ist dargestellt, wie die Grundplatten, pneumatische Einspei-
seplatten, elektrische Einspeiseplatten und Adapterplatten mit verschiedenen
Ventiltreiber-, Überbrückungs- und Einspeiseplatinen kombiniert werden kön-
nen.
Tab. 17: Mögliche Kombinationen von Platten und Platinen
Grundplatte
2-fach-Grundplatte
3-fach-Grundplatte
2x2-fach-Grundplatte
pneumatische Einspeiseplatte
Adapterplatte und pneumatische Einspeise-
platte
elektrische Einspeiseplatte
1)
Zwei Grundplatten werden mit einer Ventiltreiberplatine verknüpft.
Die Platinen in den AV-EP-Grundplatten sind fest eingebaut und kön-
nen daher nicht mit anderen Grundplatten kombiniert werden.

12.3 Identifikation der Module

12.3.1 Materialnummer des Buskopplers

12
AES-D-BC-XXXX
R4120XXXXX
Anhand der Materialnummer können Sie den Buskoppler eindeutig identifizieren.
Wenn Sie den Buskoppler austauschen, können Sie mithilfe der Materialnummer
das gleiche Gerät nachbestellen.
Die Materialnummer ist auf der Rückseite des Geräts auf dem Typenschild (12)
und auf der Oberseite unter dem Identifikationsschlüssel aufgedruckt.

12.3.2 Materialnummer des Ventilsystems

Platinen
2-fach-Ventiltreiberplatine
3-fach-Ventiltreiberplatine
1)
4-fach-Ventiltreiberplatine
kurze Überbrückungsplatine oder
UA-OFF-Überwachungsplatine
lange Überbrückungsplatine
Einspeiseplatine
