3.3.1
Anbringen der Montageklammern beim
Commander SK der Baugrößen 4, 5 und 6
Bei Commander SK-Umrichtern der Baugrößen 4,5 und 6 werden
dieselben Montageklammern sowohl für die Rückwand- als auch die
Durchsteckmontage verwendet.
Die Montageklammer besteht aus einem langen und einem kurzen
Abschnitt.

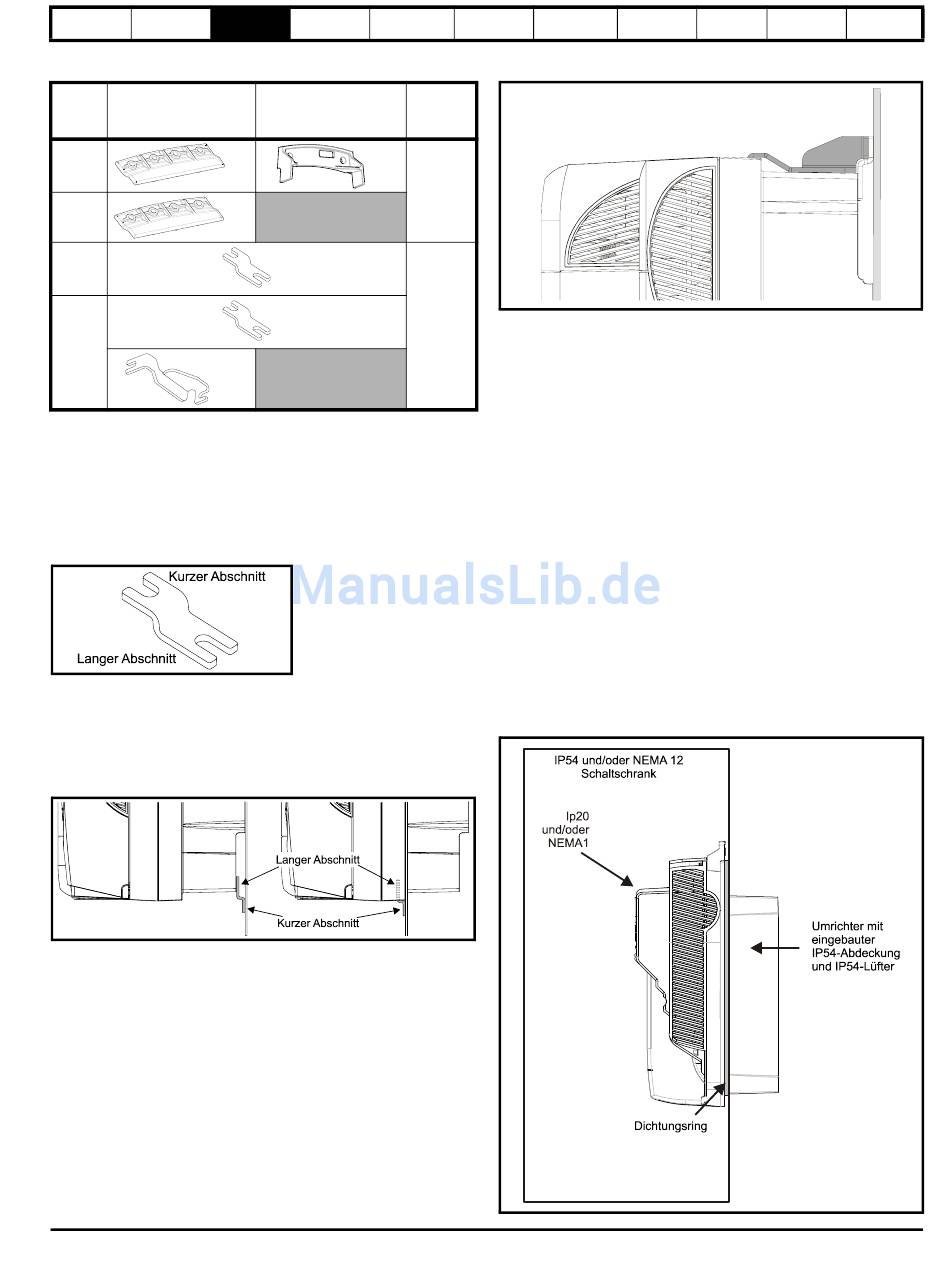

Abbildung 3-17 Montageklammer für die Baugrößen 4, 5 und 6
Die Montageklammer muss in der richtigen Richtung eingebaut werden,
indem der längere Teil in den Umrichter eingesetzt oder daran befestigt
wird und der kürzere Teil an der Rückwand montiert wird.
Abbildung 3-18 zeigt die Ausrichtung der Montageklammer bei
Rückwand- und Durchsteckmontage.
Abbildung 3-18 Ausrichtung der Montageklammer für die
Baugrößen 4, 5 und 6
Die Commander SK-Umrichter der Baugrößen 5 und 6 benötigen
außerdem bei Rückwandmontage zwei obere Montageklammern.
Die beiden Montageklammern sind an der Oberseite des Umrichters zu
montieren, wie in Abbildung 3-19 dargestellt.
