3.2.2
Durchsteckmontage
Bei Umrichtern in Durchsteckmontage müssen die Klemmenabdeckungen unten entfernt werden, damit der Zugang zu den Montagebohrungen
möglich ist. Nach dem Einbau des Umrichters können die Anschlussklemmenabdeckungen wieder aufgesetzt werden.

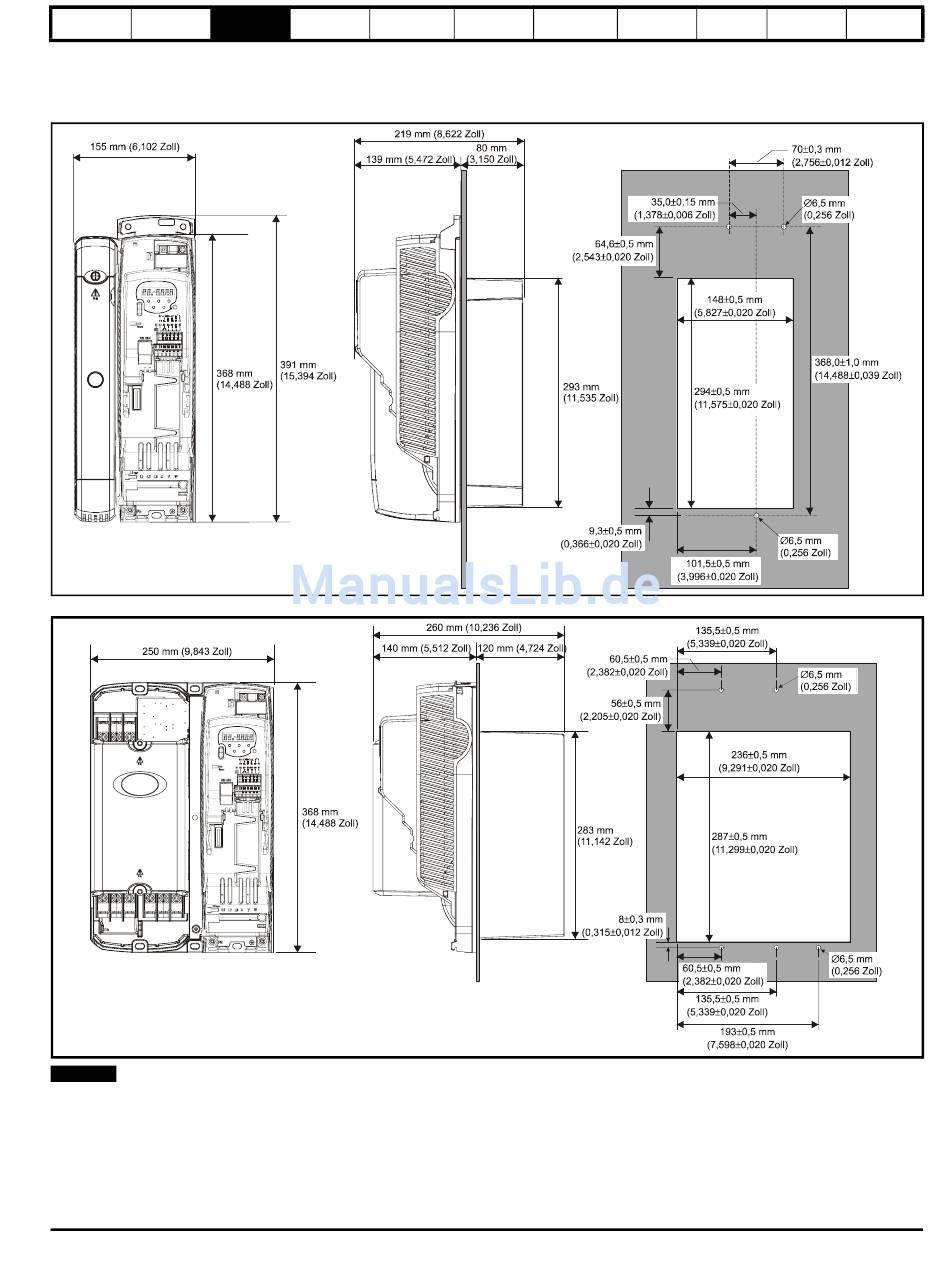

Abbildung 3-12 Durchsteckmontage für Umrichter der Baugröße 2
Abbildung 3-13 Durchsteckmontage für Umrichter der Baugröße 3
HINWEIS
An den Commander SK-Umrichtern der Baugrößen 2 und 3 muss die
Abdeckung der Steueranschlussklemmen entfernt werden, um Zugang
zu den Montagebohrungen für die Durchsteckmontage zu erhalten.
