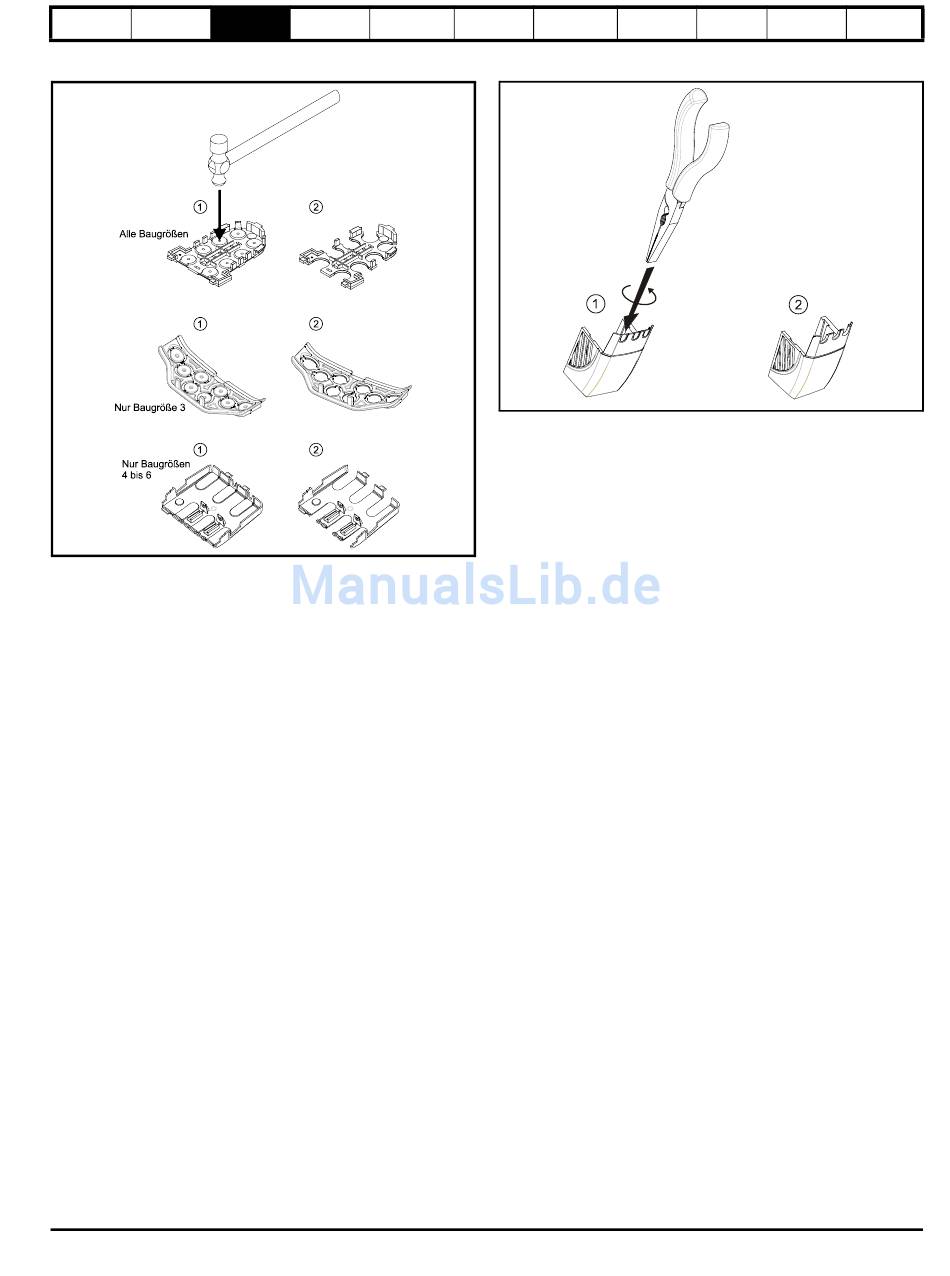

Abbildung 3-5 Entfernen der Kabeleinführung sowie der
Ausbrüche an den Klemmenabdeckungen
Legen Sie die Kabeleinführung auf eine flache feste Oberfläche.
Schlagen Sie die erforderlichen Ausbrüche mit einem Hammer wie
dargestellt (1) heraus. Wiederholen Sie dies, bis alle erforderlichen
Ausbrüche entfernt worden sind (2). Entgraten Sie alle Ausbrüche.
Betriebsanleitung für Commander SK, Baugröße 2 bis 6
Ausgabenummer: 1
Elektrische
Bedieneinheit
Parameter
Installation
und Display
www.epa-antriebe.de
Kurzinbetrieb-
Fehlerdiag-
nahme
nose
Abbildung 3-6 Entfernen der Ausbrüche an den
Klemmenabdeckungen
Fassen Sie die Ausbrüche an den Abdeckungen der
Gleichspannungsanschlussklemmen wie in (1) dargestellt mit einer
Zange. Zum Entfernen der Ausbrüche müssen Sie diese verdrehen.
Wiederholen Sie dies, bis alle erforderlichen Ausbrüche entfernt worden
sind. Entgraten Sie alle Ausbrüche. Verwenden Sie die im Zubehörsatz
(Abbildung 2-2 auf Seite 13 und Abbildung 2-3 auf Seite 14) gelieferten
Kunststoffkappen für die Abdeckungen der GS-Versorgungsklemmen,
um die Isolierung an der Umrichteroberseite zu gewährleisten.
