Ethernet-Schnittstelle (RJ45)
Über die RJ45-Buchse wird die e-Box mit dem lokalen Netzwerk verbunden. Ein entsprechendes RJ45-Kabel Kat.
5 ist als Zubehör erhältlich.
2.4
Geräte- und Montagebeschreibung e-Link IP
Von dem e-Link Pro abweichende Eigenschaften des e-Link IP sind:
• Gehäuse IP65 gekapselt
• Mit integrierter Speisung
• Länderneutrale Lieferung, das heisst Spannung muss selbst eingestellt werden
• Daten- und Netzkabelanschlüsse die vor Ort konfektioniert werden müssen
• Reset-Taste und LEDs sind bei geschlossenem Gehäuse nicht erreichbar
1
2
3
4
5
6
7
8 9

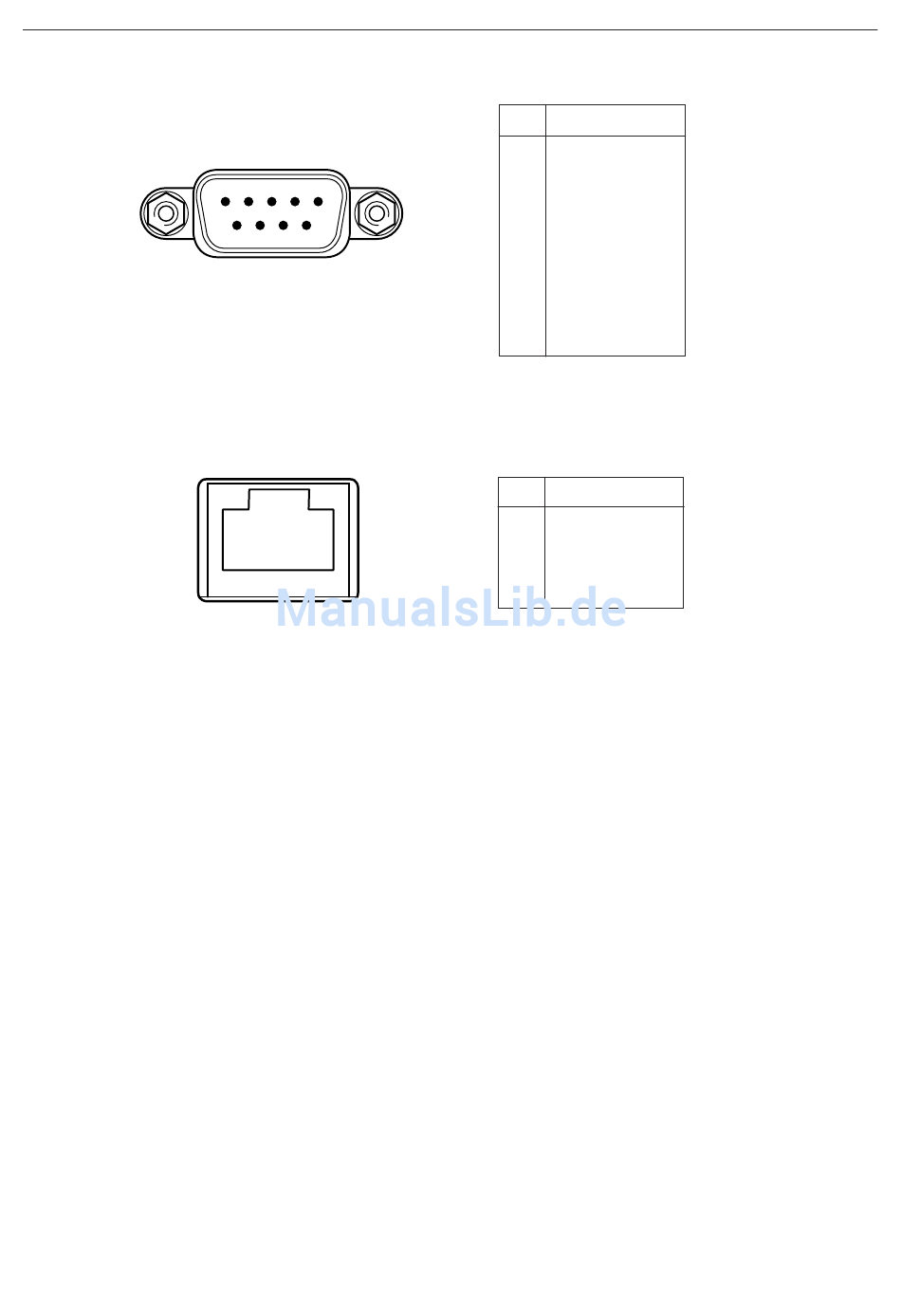

Ansicht von vorne
1......8
Ansicht von vorne
Kapitel 2: Die e-Box stellt sich vor
Pin
Belegung
1
nicht belegt
2
RxD
3
TxD
4
DSR
5
Signal Ground
6
DTR
7
RTS
8
CTS
9
nicht belegt
Pin
Belegung
1
Tx+
2
Tx–
3
Rx+
6
Rx–
9
