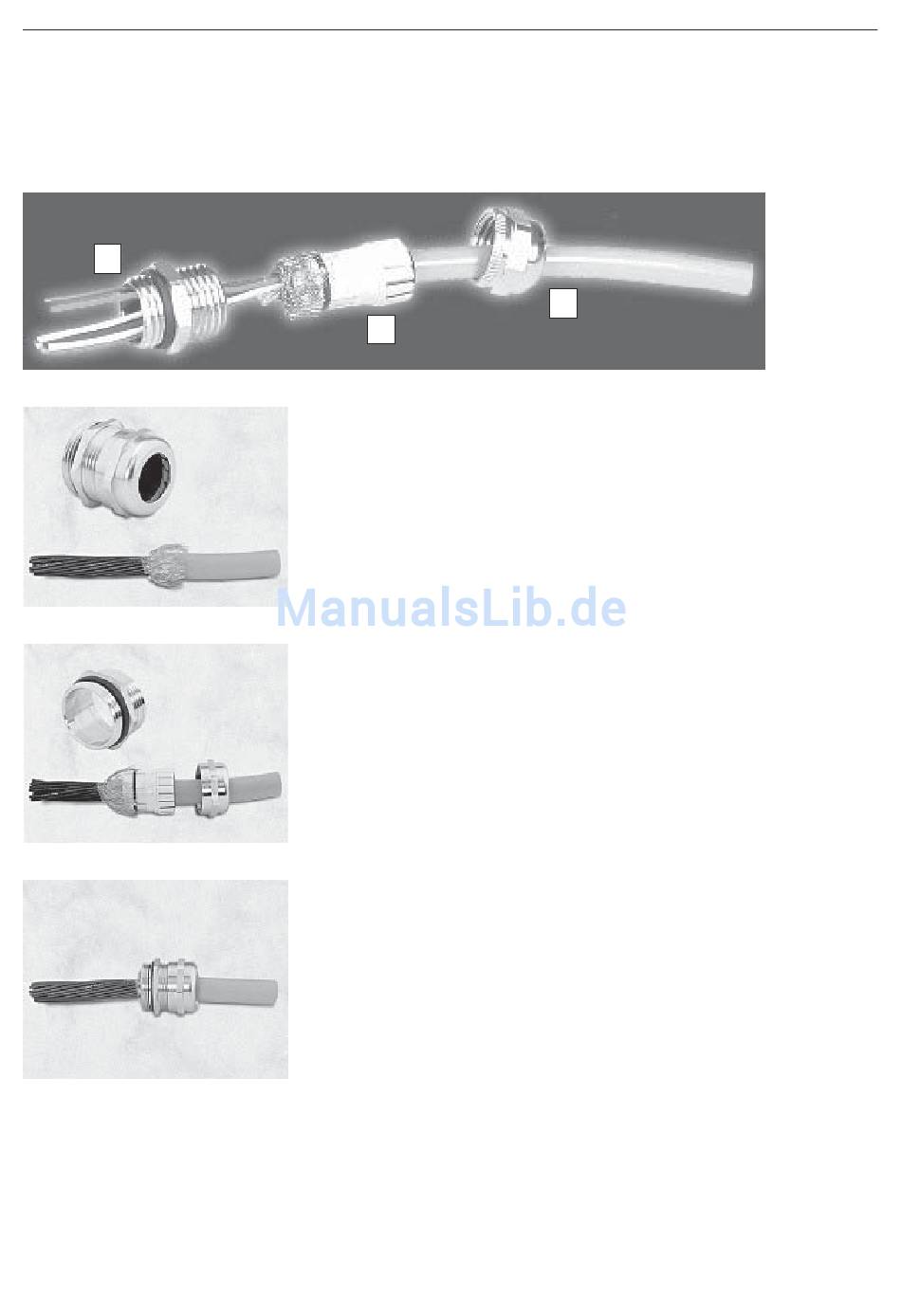

Handhabung der Kabelverschraubungen
Die Kabelverschraubungen bestehen aus der Verschraubung (1), welche am Gehäuse montiert ist, einem Klemm-
einsatz (2) sowie einer Überwurfmutter (3).
1
RS232-Kabel
Als RS232-Kabel muss ein abgeschirmtes, 9adriges Signalkabel mit einem D-Sub9/male Stecker an einem Ende
verwendet werden. Daran kann nach erfolgter Konfiguration der e-Box direkt eine Waage angeschlossen werden.
Das lose Ende des Kabels ist durch die Kabelverschraubung (A) am Gehäuse einzuführen sowie an der
Klemmenleiste "Balance" zu befestigen.
2
Schritt 1
– Kabelaussenmantel um ca. 8 cm abisolieren
– Schirmgeflecht freilegen, auf ca. 2 cm zurückschneiden
– Vorhandene Alufolien um Adernpaare zurückschneiden
– Einzelne Adern ca. 5 mm abisolieren
Schritt 2
– Kabel durch Überwurfmutter führen
– Kabel in Klemmeinsatz einführen
– Schirmgeflecht über Klemmeinsatz stülpen
– Schirmgeflecht muss O-Ring um ca. 2 mm überdecken
Schritt 3
– Klemmeinsatz in Verschraubung am Gehäuse stecken
– Überwurfmutter andrücken und festschrauben
Kapitel 2: Die e-Box stellt sich vor
3
