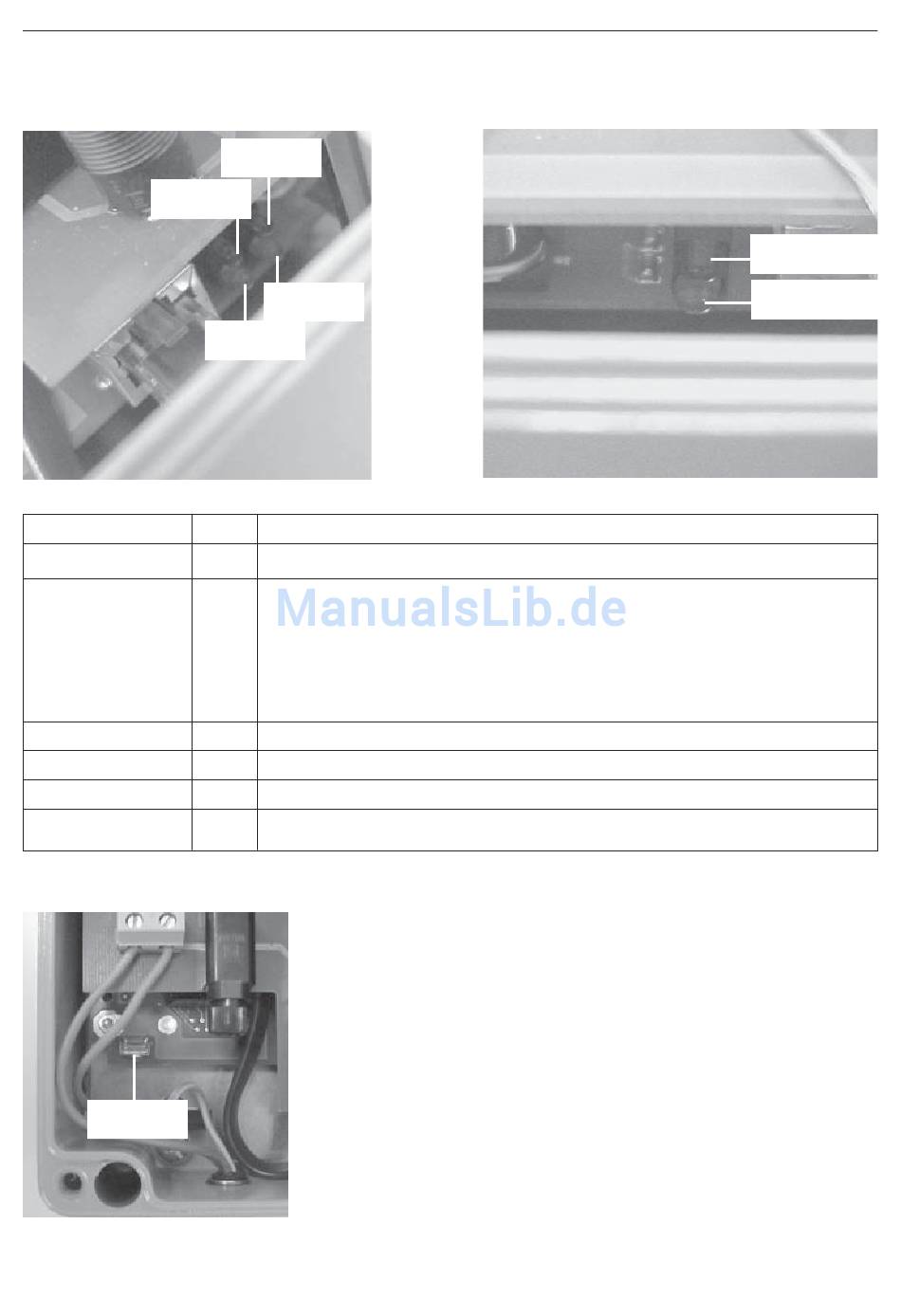

Kapitel 2: Die e-Box stellt sich vor
16
LED-Anzeigen
Tx (rot)
LED-Bezeichnung
Power
Status
Link
Rx
Tx
Collision (Col.)
Resettaste
Reset
Col (rot)
Link (grün)
Rx (grün)
Farbe
Bedeutung
grün
leuchtet: Spannungsversorgung i.O.
Beim Einschalten:
rot
leuchtet:
Bootprozedere läuft ab (1)
blinkt:
Betriebsbereitschaft erreicht (2)
Während Betrieb:
aus:
Betriebsbereitschaft i.O.
blinkt:
Fehlerzustand
grün
leuchtet: Link zu lokalem Netzwerk i.O.
grün
blinkt: die e-Box empfängt Daten
rot
blinkt: die e-Box sendet Daten
rot
blinkt: in der Übermittlung von IP-Paketen ist ein Fehler aufgetreten
Mit der Resettaste können die Parameter der e-Box gemäss Beschreibung in
der Installationsanleitung auf die Werkseinstellungen zurückgesetzt werden.
Ein Reset kann dann hilfreich sein, wenn während der Installation eine
fehlerhafte Eingabe dazu geführt hat, dass die e-Box nicht mehr adressierbar
ist oder reagiert.
Die Reset Taste bleibt nur während eines Zeitfensters beim Aufstarten der e-
Box aktiv. Dieses ca. 10 Sekunden dauernde Zeitfenster wird durch das
Blinken der roten Status LED kurz nach dem Einschalten markiert.
Status (rot)
Power (grün)
