Freeweigh9001
Freeweigh9001 ist für den Betrieb mit einem RS232 Multiplexer-System ausgelegt (MT-ComBus) und unterstützt im
Gegensatz zu FreeWeigh.Net das direkte Ansprechen von Messinstrumenten in einem Ethernet-Netzwerk nicht.
Entsprechend ist in FreeWeigh9001 ein Adressierungssystem (*-Adressen) integriert und die bis anhin verwendeten
Knoten haben die Aufgabe des Routing d.h. eines Multiplexers wahrgenommen.

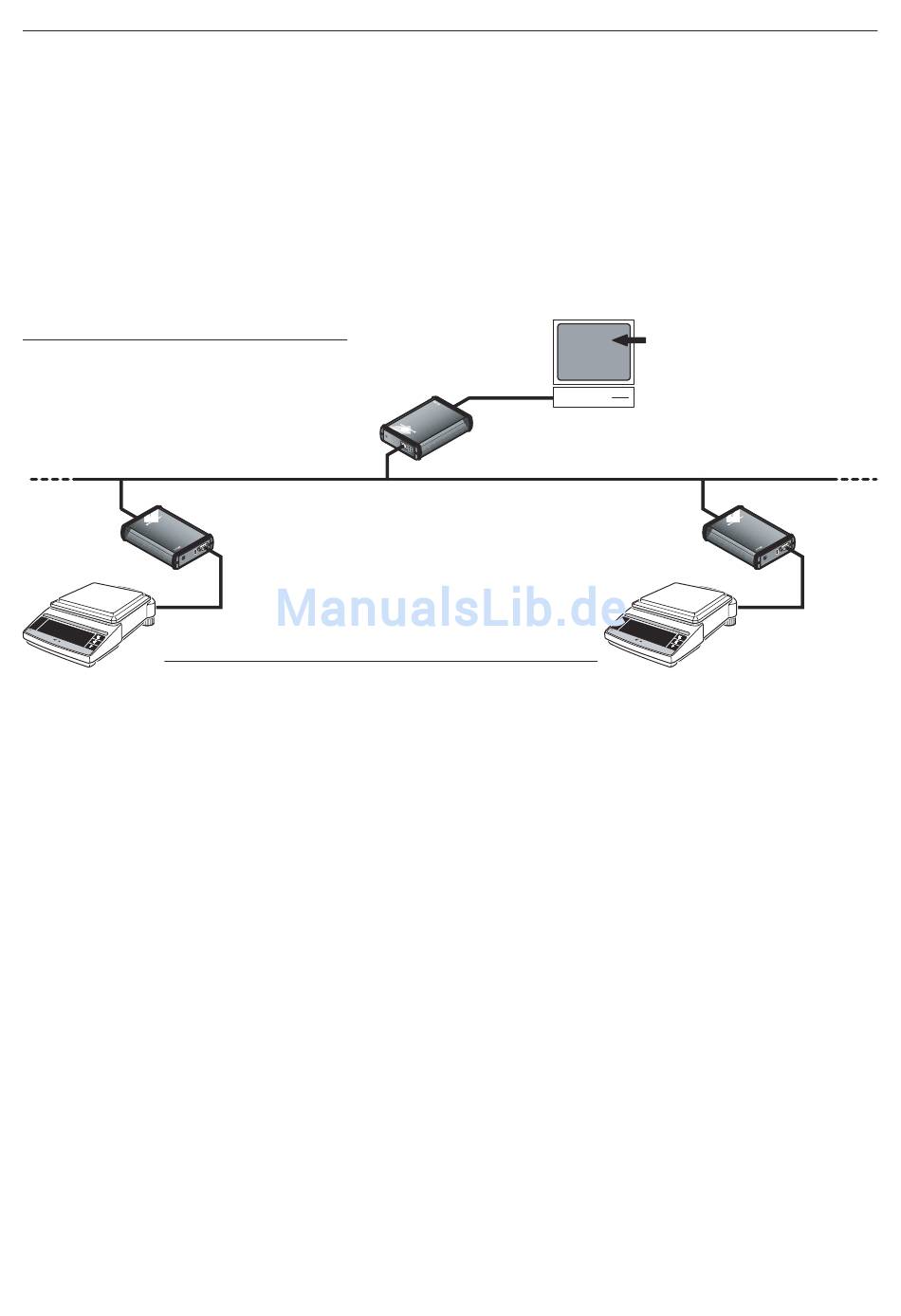

Beispiel: EB01_Master mit IP-Adresse 172.24.130.54 und zwei Slaves mit IP-Adressen 172.24.130.50 und
172.24.130.51
Parameter
EB01_Master
Server Port
8000 (Werkseinstellung)
End of line character <LF> (Werkseinstellung)
RS232
Parameter
Host IP adress
Host Port
Host retry time
Multiplexer ID
End of line character <LF> (Werkseinstellung)
Mit mehreren e-Box Geräten, die als Netzwerkknoten fungieren, ist es möglich über ein Ethernet-Netzwerk ein
Multiplexer-System aufzubauen. Dabei wird diejenige e-Box, die über die serielle Schnittstelle mit dem Hostrechner
verbunden ist, als Master betrieben. Alle übrigen, den Endgeräten, vorgeschalteten e-Box Geräte funktionieren als
sogenannte Slaves.
– Master-Funktionen
Die Master e-Box führt eine Tabelle mit den aktuell angemeldeten (verbundenen) Netzwerkknoten und deren
Adressen, damit die bidirektionale Adressierung zwischen Host-Applikation und e-Box bzw. Endgerät garantiert
ist. Die Master e-Box ist als Server konfiguriert.
– Slave-Funktionen
Jede Slave e-Box besitzt ein Identifikationsmerkmal (Multiplexer Identifikation bzw. MuxID), die sie bei einer
Verbindungsaufnahme der Master e-Box mitteilt. Die Slave e-Box Geräte werden als Clients konfiguriert.
Für die Freeweigh9001-Masterkonfiguration und die Freeweigh9001-Slavekonfiguration existieren vordefinierte
Einstellsets, in denen nur noch wenige Parameter eingegeben werden müssen bzw. verändert werden können.
EB01_Slave-1
EB01_Slave-1
(172.24.130.50)
172.24.130.54
8000 (Werkseinstellung)
60s (Werkseinstellung)
*1
Kapitel 5: Geräte- und Applikationseinstellungen
RS232
EB01_Master
EB01_Slave-2
(172.24.130.51)
172.24.130.54
8000 (Werkseinstellung)
60s (Werkseinstellung)
*2
<LF> (Werkseinstellung)
Freeweigh9001
Ethernet-LAN
EB01_Slave-2
RS232
