Erdungskabel
Um als erstes das Erdpotential auf dem Gehäuse des EB01/IP sicherzustellen, muss die abisolierte Erdungslitze (gelb
/grün) des Netzkabels an der als Erdungspunkt markierten Feststellschraube befestigt werden.
Nullleiter / Phase
Danach werden die beiden übrigen abisolierten Adern des Netzkabels an der dafür vorgesehenen Klemmenleiste wie
folgt angeschlossen:
2.4.4
Konfiguration für den Anschluss an das Netzwerk
Nachdem alle Kabel montiert und die Verbindungen auf ihre Korrektheit überprüft wurden, kann mit der Konfiguration
des EB01/IP für den Anschluss an das Netzwerk begonnen werden.
WICHTIG: Legen Sie aus Sicherheitsgründen den Deckel auf das Gerät. So kann ein unbeabsichtigter Kontakt
mit hochspannungsführenden Teilen vermieden werden.
2.4.5
Bedienelemente
Die Bedienelemente wie Reset-Taste und LEDs sind bei der IP65-Version im Betrieb aus Schutzgründen nicht von
aussen zugänglich. Während der Installation mit offenem Deckel lassen sie sich zeigen und bedienen. Sie sind wie
folgt zugänglich:

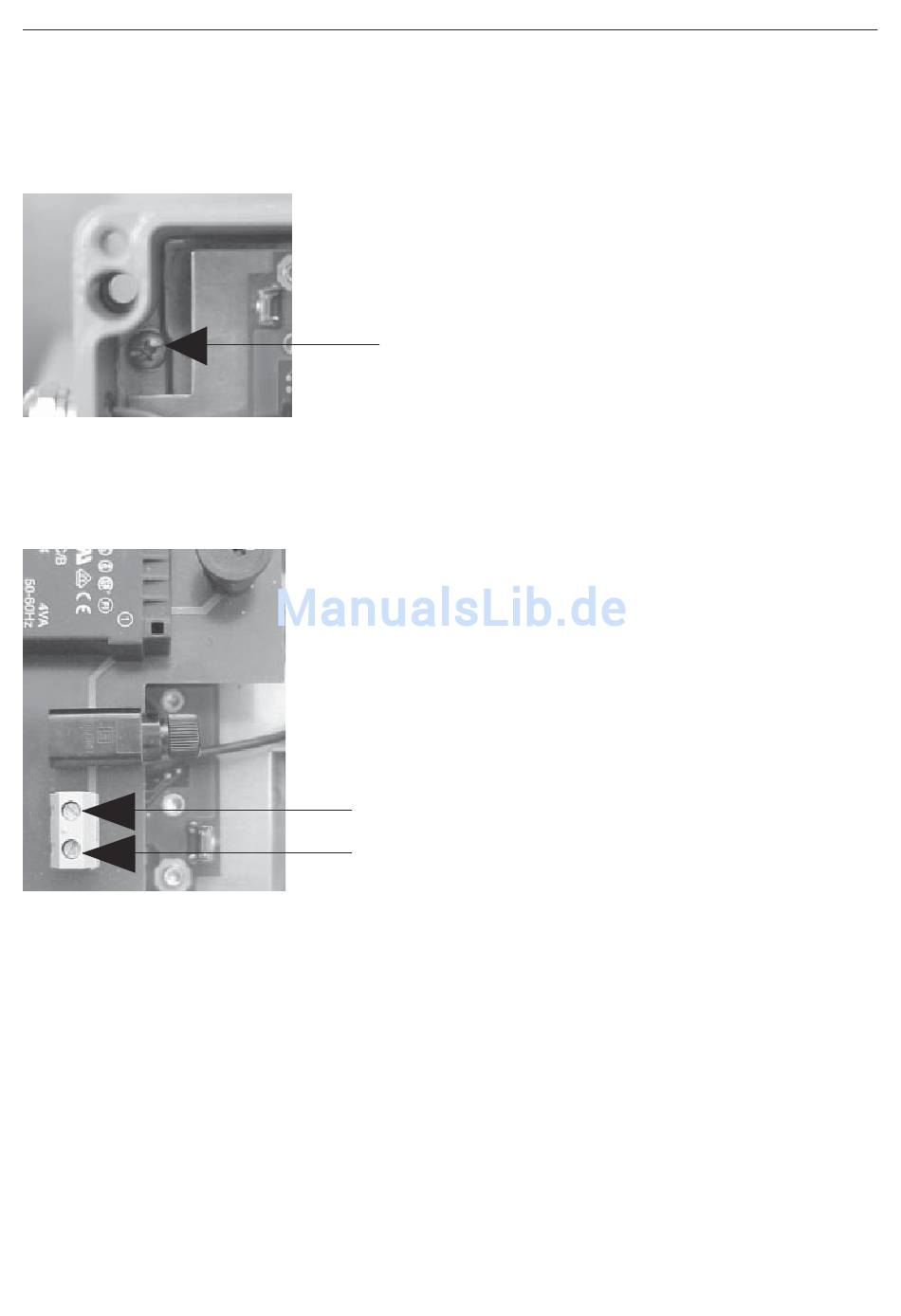

Erdungskabelbefestigung
Phase
Nullleiter
