2.3
Gerätebeschreibung e-Link Pro

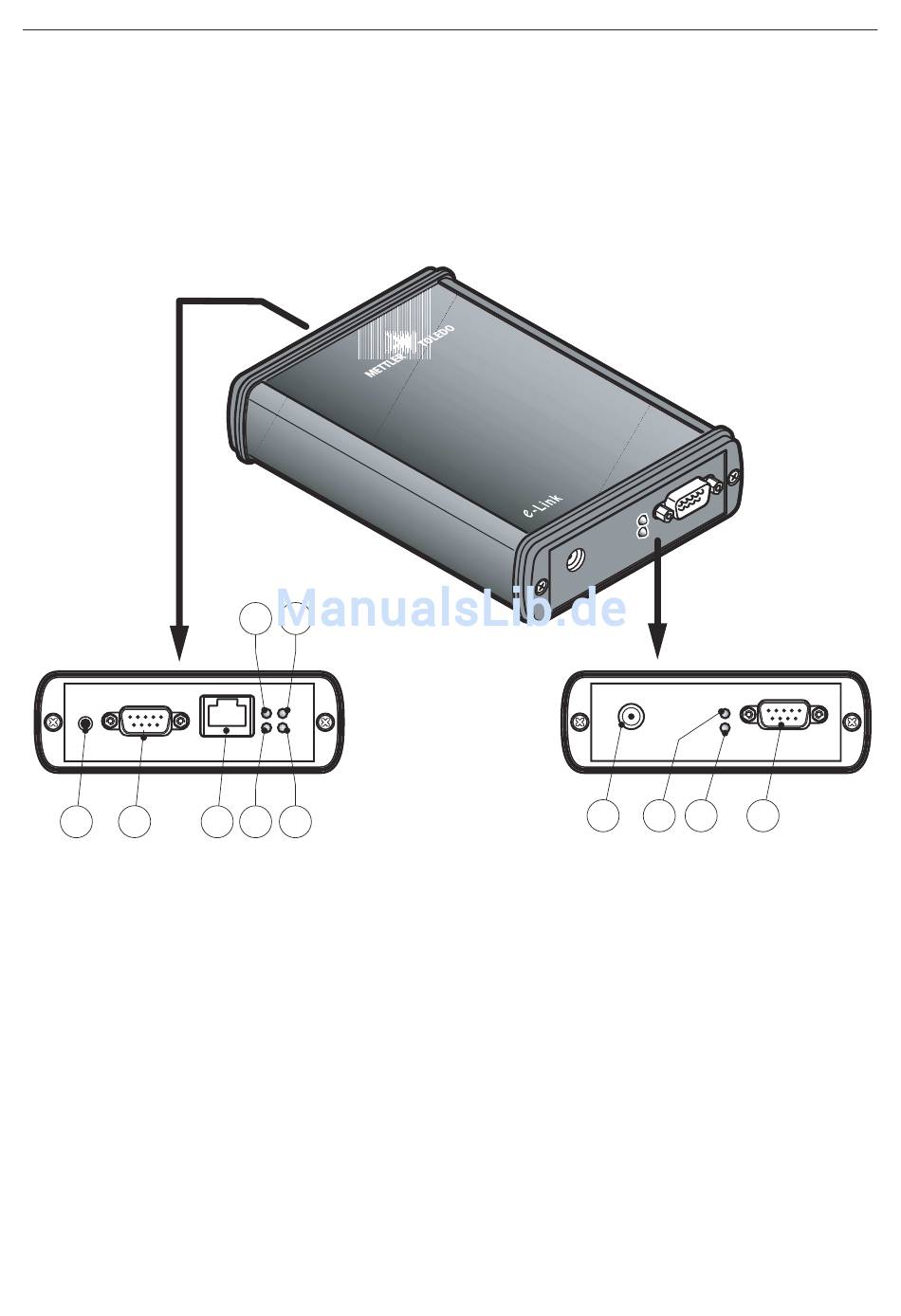

Geräteübersicht
Rückseite
(Netzwerk)
11
1
1
2
3
4
5
6
7
8
9
10
11
5
6
2
3
4
Reset-Taste
Ethernet-Anschluss (RJ45-Buchse)
Anzeige "Rx" (Daten empfangen), LED grün
Anzeige "Link" (Verbindung mit lokalen Netzwerk), LED grün
Anzeige "Tx" (Daten senden), LED rot
Anzeige "Collision" (Datenkollision auf dem Netzwerk), LED rot
Anschluss für Netzadapter
Statusanzeige, LED rot
Bereitschaftsanzeige, LED grün
Serielle Schnittstelle RS232 (D-Sub9/m)
Zweite Schnittstelle RS232 (nur bei EB02)
Kapitel 2: Die e-Box stellt sich vor
Frontseite
(RS232)
7
8
9
10
7
