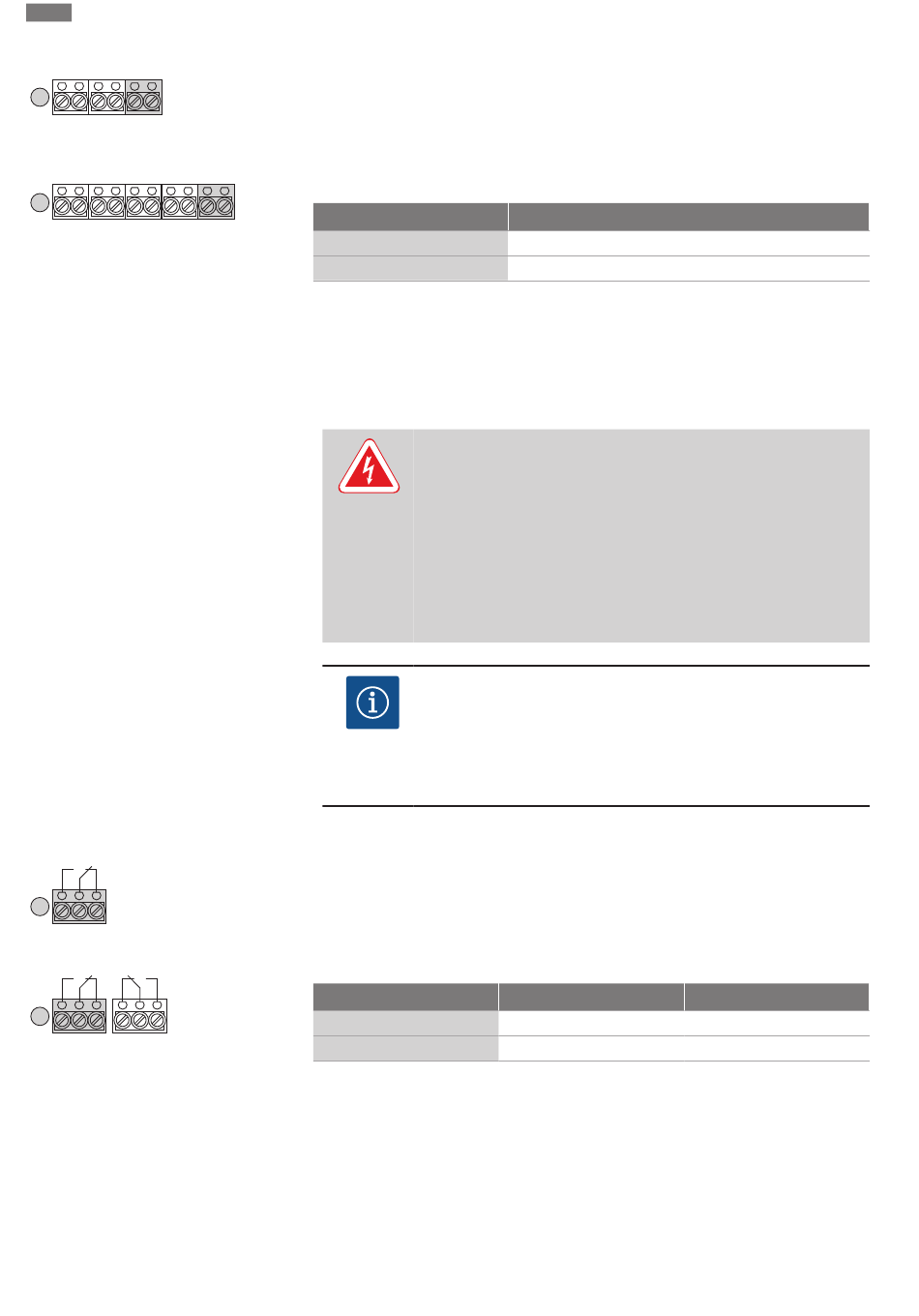

Fig. 13: Klemmleiste Sensorik: Hochwasser-
alarm
6.5.10
Anschluss Sammelstörmeldung
(SSM)
Control MS-L1...
SSM
3
7
8
9
Control MS-L2...
SSM
Alarm
3
11
12
13
14
15
16
Fig. 14: Klemmleiste Sensorik: SSM
24
Control MS-L.../MS-L...-O
Für die Überwachung des Hochwasserniveaus einen separaten Schwimmerschalter installie-
ren:
•
Offen: kein Hochwasseralarm
•
Geschlossen: Hochwasseralarm
Bauseits verlegte Anschlusskabel durch die Kabelverschraubungen einführen und befestigen.
HW
Adern laut Anschlussplan an der Klemmleiste anschließen.
Schaltgerät
9
10
Control MS-L1...
Control MS-L2...
HINWEIS! Als zusätzliche Absicherung der Anlage wird immer eine Überwachung für das
Hochwasserniveau empfohlen.
Control MS-L...-LS
Das Hochwasserniveau wird über den Gestängeschwimmersensor überwacht. Hierfür ist ein
separater Schaltpunkt in den Parametersätzen hinterlegt. Es wird kein zusätzlicher Schwim-
merschalter benötigt.
Über einen separaten Ausgang wird eine Störmeldung für alle Pumpen (SSM) ausgegeben:
•
Kontaktart: potentialfreier Wechslerkontakt
•
Kontaktbelastung:
–
Minimal: 12 VDC, 10 mA
–
Maximal: 250 VAC, 1 A
Bauseits verlegte Anschlusskabel durch die Kabelverschraubungen einführen und befestigen.
Adern laut Anschlussplan an der Klemmleiste anschließen.
Schaltgerät
Control MS-L1 ...
Control MS-L2 ...
Hochwasseralarm (HW)
Klemme 5/6
Klemme 9/10
GEFAHR
Lebensgefahr durch elektrischen Strom einer externen Span-
nungsversorgung!
Die Spannung der externen Spannungsversorgung liegt auch bei ausge-
schaltetem Hauptschalter an den Klemmen an! Es besteht Lebensgefahr!
• Vor sämtlichen Arbeiten die externe Spannungsversorgung abklem-
men!
• Elektrische Arbeiten durch eine Elektrofachkraft ausführen!
• Lokale Vorschriften einhalten!
HINWEIS
Funktionsweise Sammelstörmeldung (SSM)
Das Relais der Sammelstörmeldung fällt im Fehlerfall ab (SSM aktiv). Da-
mit kann auch ein Ausfall der Netzspannung überwacht werden!
Die Anschlusspläne zeigen das Relais im spannungslosen Zustand.
Öffner (NC)
Klemme 8/9
Klemme 12/13
Einbau- und Betriebsanleitung • Wilo-Control MS-L • Ed.02/2022-05
Schließer (NO)
Klemme 7/8
Klemme 11/12
