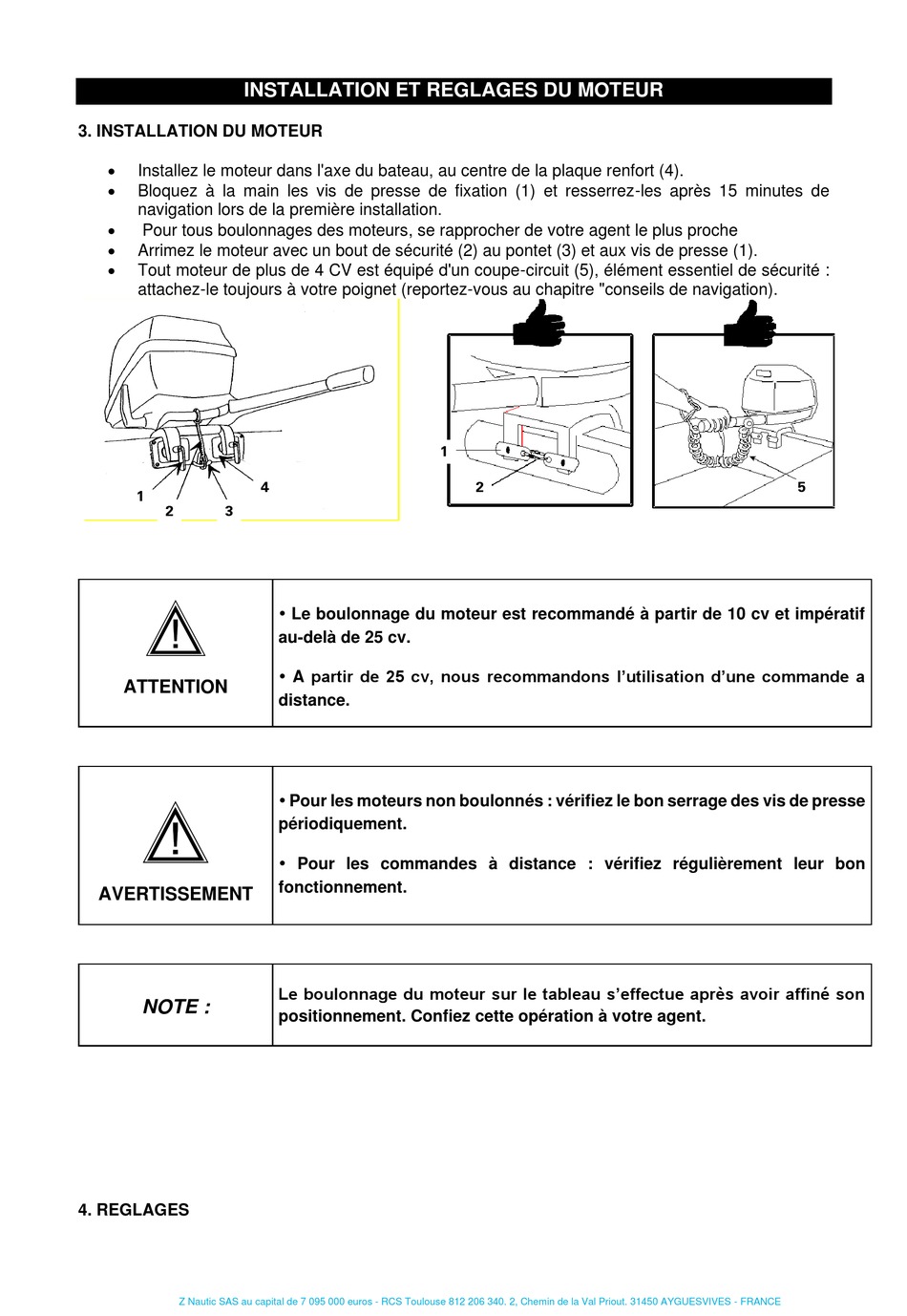

INSTALLATION ET REGLAGES DU MOTEUR

3. INSTALLATION DU MOTEUR

•
Installez le moteur dans l'axe du bateau, au centre de la plaque renfort (4).
•
Bloquez à la main les vis de presse de fixation (1) et resserrez-les après 15 minutes de
navigation lors de la première installation.
•
Pour tous boulonnages des moteurs, se rapprocher de votre agent le plus proche
•
Arrimez le moteur avec un bout de sécurité (2) au pontet (3) et aux vis de presse (1).
•
Tout moteur de plus de 4 CV est équipé d'un coupe-circuit (5), élément essentiel de sécurité :
attachez-le toujours à votre poignet (reportez-vous au chapitre "conseils de navigation).
1
2 3
ATTENTION
AVERTISSEMENT
NOTE :
4. REGLAGES
Z Nautic SAS au capital de 7 095 000 euros - RCS Toulouse 812 206 340. 2, Chemin de la Val Priout. 31450 AYGUESVIVES - FRANCE
4
 Le boulonnage du moteur est recommandé à partir de 10 cv et impératif
au-delà de 25 cv.
 A partir de 25 cv, nous recommandons l'utilisation d'une commande a
distance.
 Pour les moteurs non boulonnés : vérifiez le bon serrage des vis de presse
périodiquement.
 Pour les commandes à distance : vérifiez régulièrement leur bon
fonctionnement.
Le boulonnage du moteur sur le tableau s'effectue après avoir affiné son
positionnement. Confiez cette opération à votre agent.
1
2 5
