MS-SOUND-Decoder MS440 bis MS990
BETRIEBSANLEITUNG
MS450, MS450R
MS450P22, MS450P16
MS440C
MS440D
MS480, MS480R, MS480F
MS480P16
MS490, MS490R, MS490F
MS490N, MS490L
MS500, MS500R, MS500F
MS500N
MS560
MS580N18, MS580N18G
MS590N18
MS950
und Lokplatine LOKPL950
MS990L, MS990K
und Lokplatine LOKPL990
MS - SOUND-DECODER
mit Vorausbeschreibung der Features von Version 5.00
Seite 1
für SW-Version 4.215
AUSGABEN:
Erstausgabe zur Erstlieferung,
SW-Version 1.00
--- 2018 04 17
SW-Version 2.00
--- 2019 01 08
SW-Version 2.04 mit Ausblick auf spätere Versionen
--- 2019 02 20
SW-Version 4 mit Ausblick auf 5
--- 2019 09 11
Miniatur- und Next-Typen ergänzt --- 2020 01 23
SW-Version 4.10 mit Ausblick auf 5
--- 2020 04 12
SW-Version 4.50
--- 2020 07 07
SW-Version 4.75
--- 2021 02 15
SW-Version 4.90
--- 2021 05 17
SW-Version 4.95
--- 2021 06 14
SW-Version 4.100
--- 2021 07 19
SW-Version 4.105
--- 2021 07 28
mit MS560 --- 2021 08 02
SW-Version 4.215
--- 2022 01 25

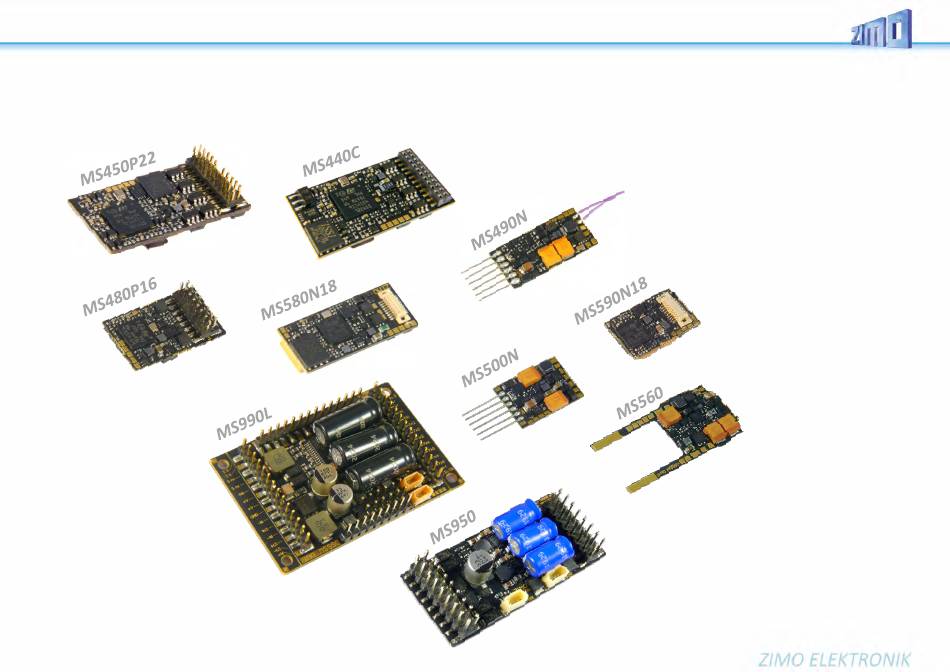

Kleine Decoder in vergrößerter Darstellung (1,5:1)

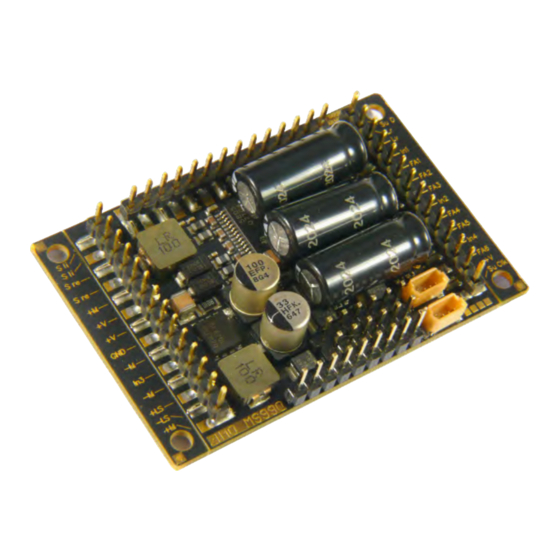

Großbahn-Decoder in Originalgröße
2018 07 20
2018 08 23
2019 01 25
2019 05 30
2019 08 08
2019 11 22
2019 12 09
2020 02 07
2020 03 25
2020 06 01
2020 06 24
2020 07 23
2020 08 23
2020 09 01
2020 09 13
2020 10 14
2020 11 15
2020 11 26
2021 03 08
2021 03 14
2021 04 12
2021 05 12
2021 06 29
2021 10 28
2021 11 05
2021 12 24
2022 01 10
2022 01 18
2022 01 26
