5.5

Wasserinstallation

5.5.1 Übersicht Wasserinstallation
(min. Innendurchmesser 8 mm, bauseitig)
Absperrventil (bauseitig)
Umkehrosmosewasser

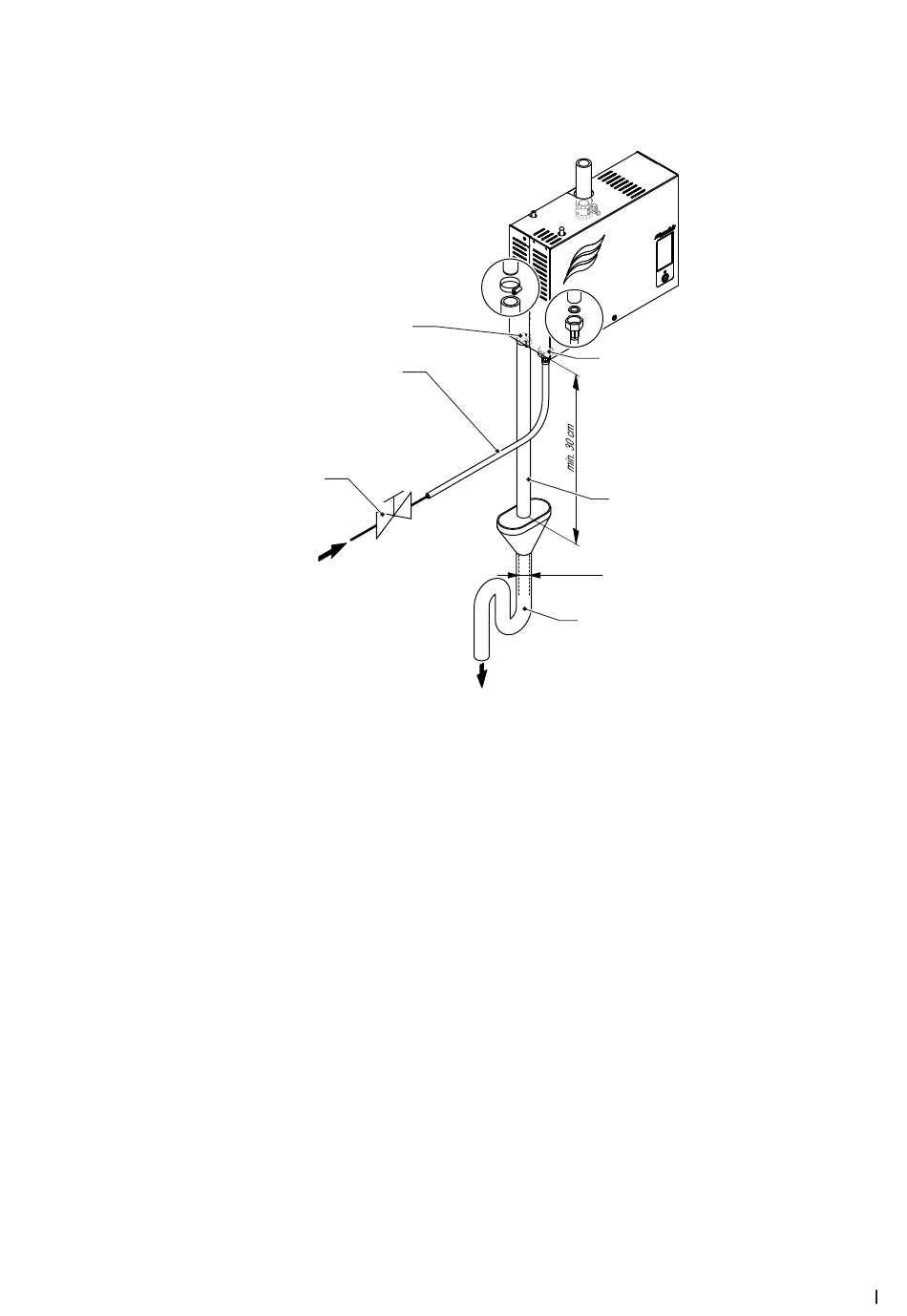

Abb. 13: Übersicht Wasserinstallation (Anschlüsse auf der Geräteunterseite)
Wasserablaufanschluss ø30 mm
Wasserzulaufleitung
1...10 bar
1...40 °C
Wasserzulaufanschluss G 3/4"
Ablaufschlauch (mitgeliefert)
– Innendurchmesser ø30 mm
– konstantes Gefälle (min 15 %/8.5 °) zum Ablauftrichter
– darf Ablauftrichter nicht berühren
– Bei Betrieb mit vollentsalztem oder RO-Wasser, nur mit-
ømin: 40 mm
gelieferten Ablaufschlauch oder Edelstahlrohr verwenden
Offener Ablauftrichter mit Siphon
(bauseitig)
Montage- und Installationsarbeiten 33
