Applikationsbeispiele

Kapitel 7 Betriebsanleitung
TR4
7
Applikationsbeispiele

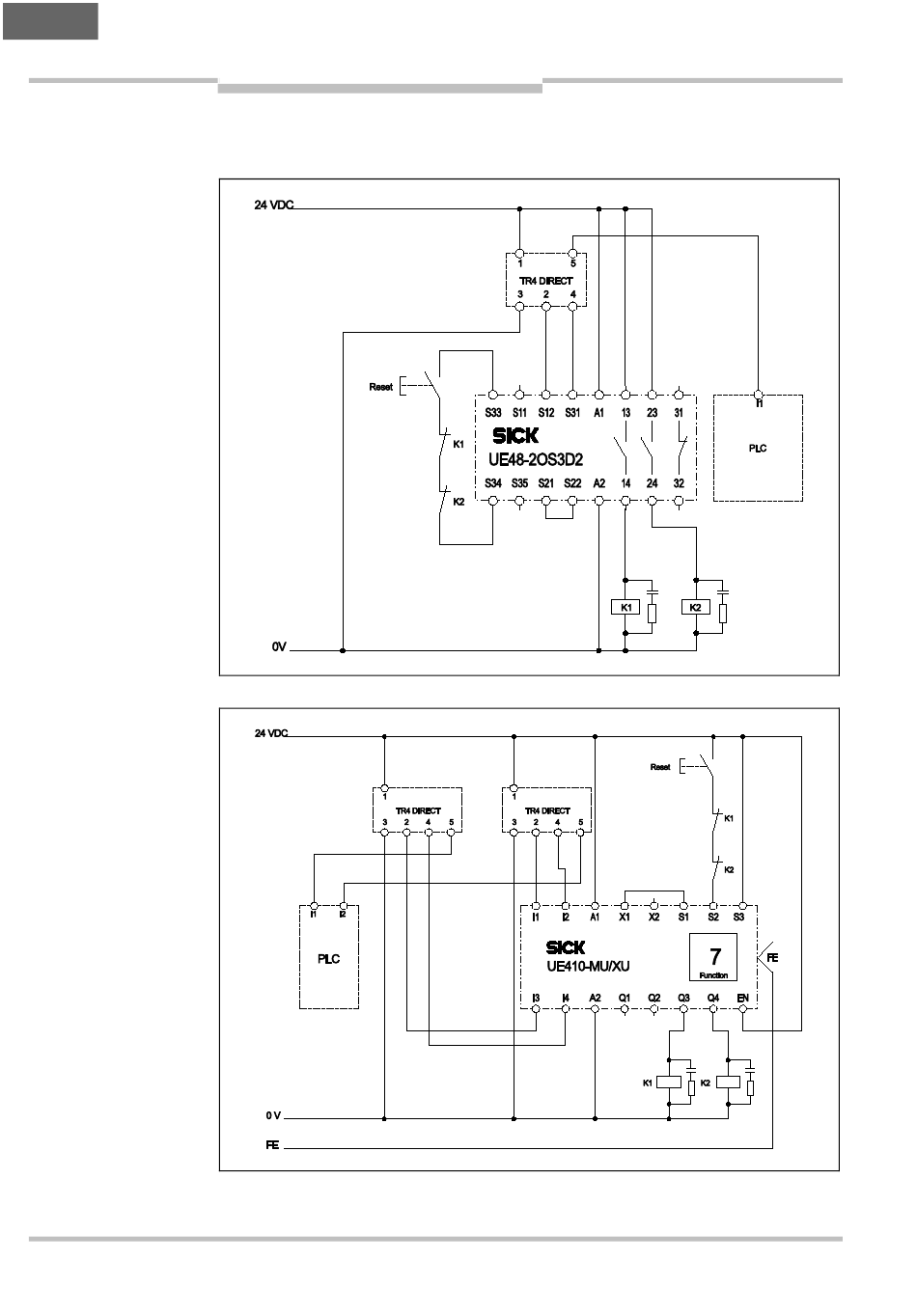

Abb. 9: Applikations-
beispiel mit einem
einzelnen Sicherheits-
schalter TR4-S..02C
(mit Anschlussstecker
M12 × 5)
Abb. 10: Applikations-
beispiel mit zwei paral-
lel angeschlossenen
Sicherheitsschaltern
TR4-S..02C (mit
Anschlussstecker
M12 × 5)
