Kapitel 5
ACHTUNG
18
© SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten

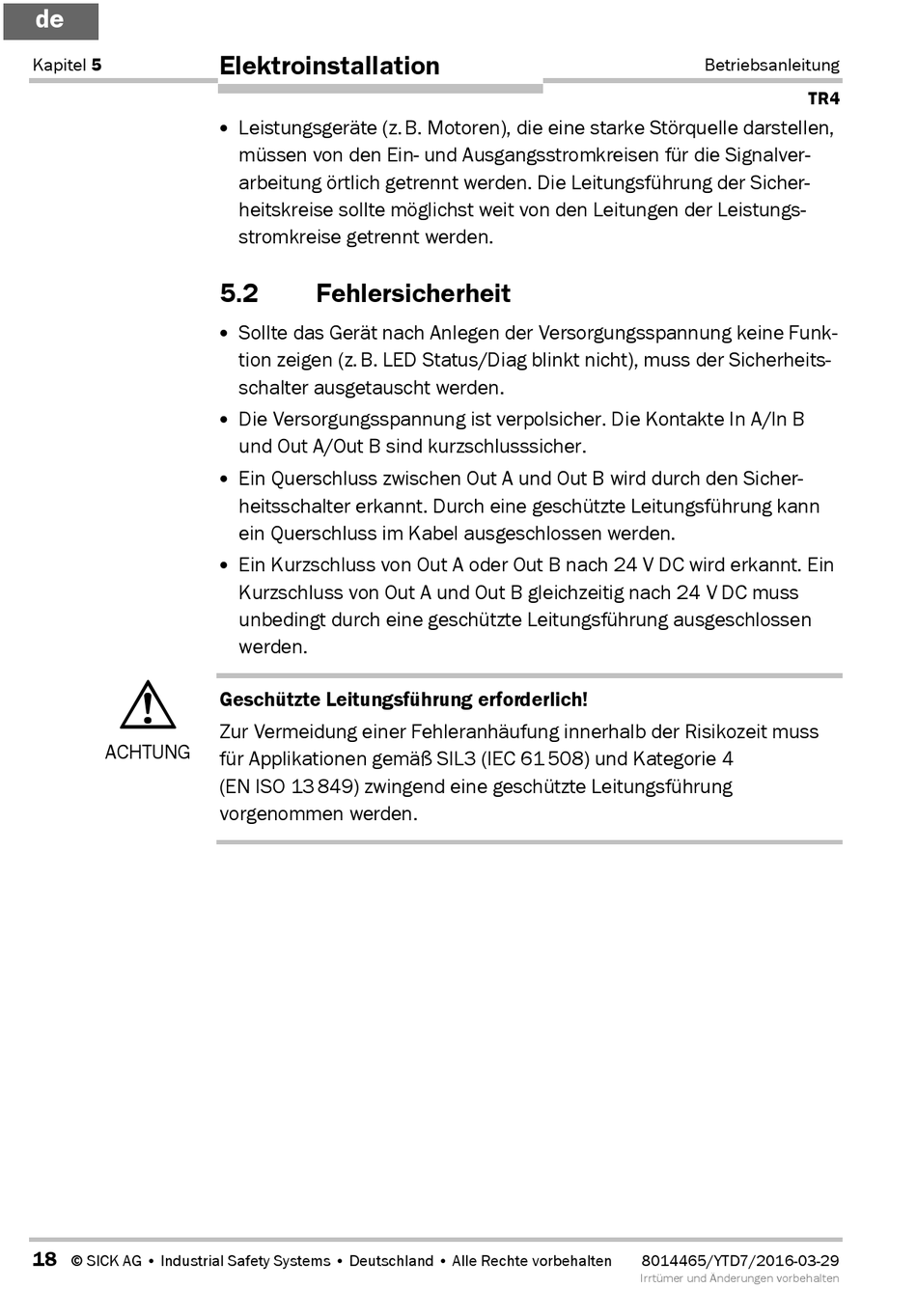

Elektroinstallation
• Leistungsgeräte (z. B. Motoren), die eine starke Störquelle darstellen,
müssen von den Ein- und Ausgangsstromkreisen für die Signalver-
arbeitung örtlich getrennt werden. Die Leitungsführung der Sicher-
heitskreise sollte möglichst weit von den Leitungen der Leistungs-
stromkreise getrennt werden.
5.2
Fehlersicherheit
• Sollte das Gerät nach Anlegen der Versorgungsspannung keine Funk-
tion zeigen (z. B. LED Status/Diag blinkt nicht), muss der Sicherheits-
schalter ausgetauscht werden.
• Die Versorgungsspannung ist verpolsicher. Die Kontakte In A/In B
und Out A/Out B sind kurzschlusssicher.
• Ein Querschluss zwischen Out A und Out B wird durch den Sicher-
heitsschalter erkannt. Durch eine geschützte Leitungsführung kann
ein Querschluss im Kabel ausgeschlossen werden.
• Ein Kurzschluss von Out A oder Out B nach 24 V DC wird erkannt. Ein
Kurzschluss von Out A und Out B gleichzeitig nach 24 V DC muss
unbedingt durch eine geschützte Leitungsführung ausgeschlossen
werden.
Geschützte Leitungsführung erforderlich!
Zur Vermeidung einer Fehleranhäufung innerhalb der Risikozeit muss
für Applikationen gemäß SIL3 (IEC 61 508) und Kategorie 4
(EN ISO 13 849) zwingend eine geschützte Leitungsführung
vorgenommen werden.
Betriebsanleitung
TR4
8014465/YTD7/2016-03-29
Irrtümer und Änderungen vorbehalten
