Chapitre 5

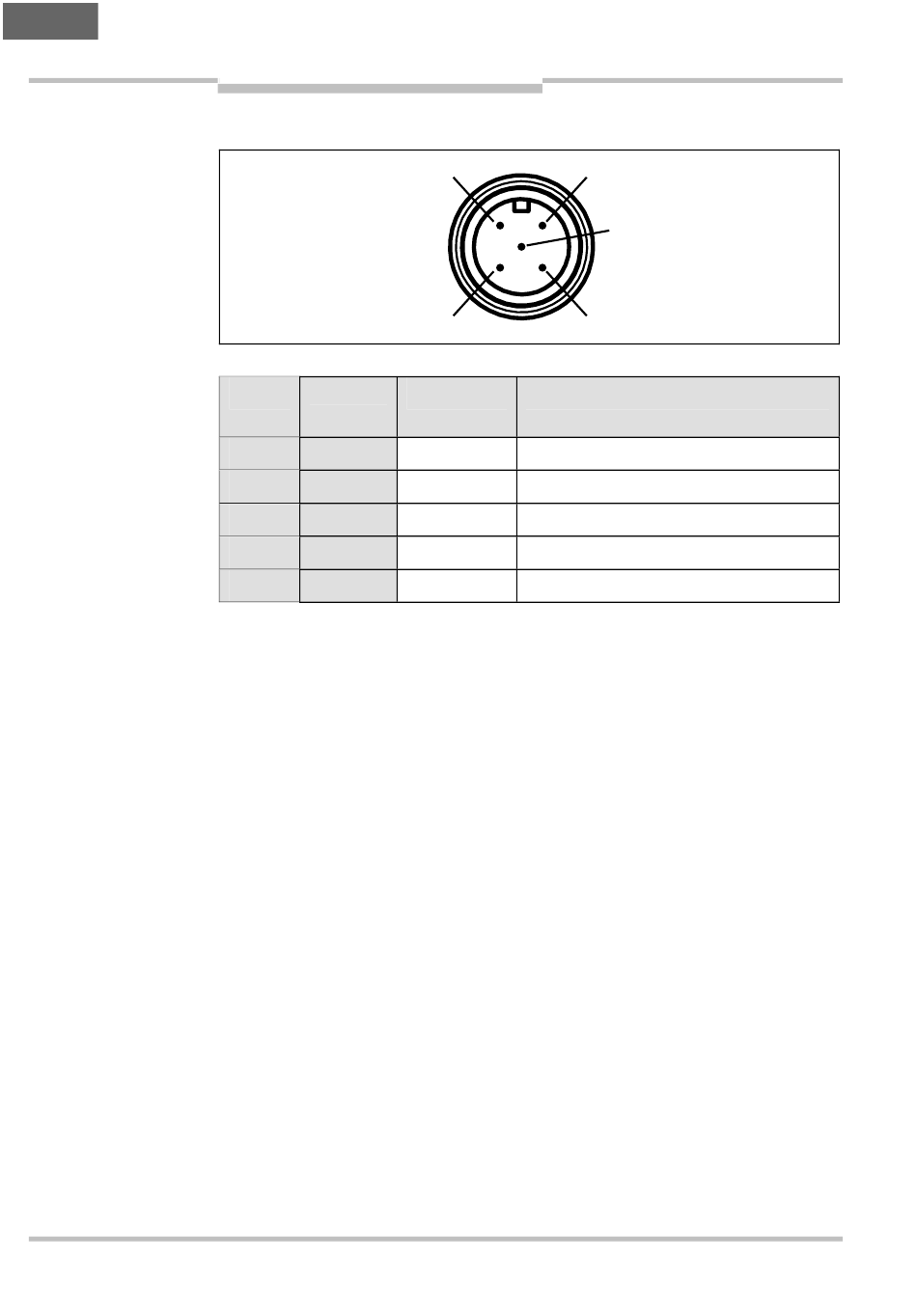

Fig. 5 : Brochage du
connecteur mâle du
capteur M12 × 5 (TR4-
S..02C)
Tab. 3 : Brochage du
connecteur mâle du
capteur M12 × 5
(TR4-S..02C)
162
© SICK AG • Industrial Safety Systems • Allemagne • Tous droits réservés
Installation électrique
5.3.2 Connecteur mâle du capteur M12 × 5
Broche Couleur
2)
du fil
1 Marron
2 Blanc
3 Bleu
4 Noir
5 Gris
2)
Les couleurs indiquées s'appliquent en cas d'utilisation de câbles précâblés
(sans garantie).
2
3
Désignation Description
+24 V CC Alimentation 24 V CC
0ut A Sortie de sécurité A
0 V Alimentation 0 V CC
0ut B Sortie de sécurité B
Out Aux Sortie Aux (sortie non sûre)
Notice d'instructions
1
5
4
8014465/YTD7/2016-03-29
Sujet à modification sans préavis
TR4
