fr
Chapitre 3
Tab. 1 : Indications de
la LED du TR4
Ν La LED est
constamment
allumée.
∏ La LED clignote.
ν La LED est éteinte.
154
© SICK AG • Industrial Safety Systems • Allemagne • Tous droits réservés
Description du produit

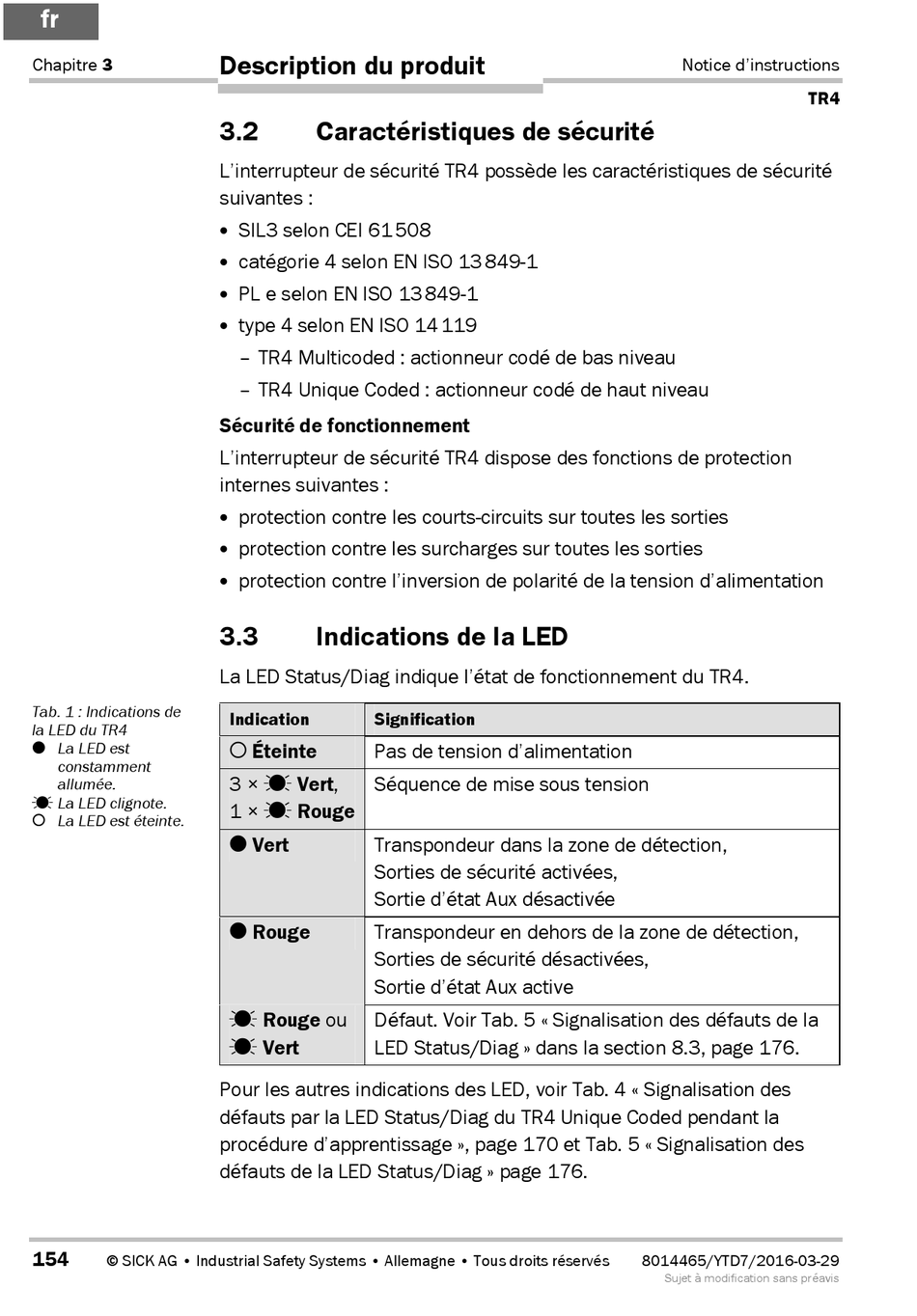

3.2 Caractéristiques de sécurité
L'interrupteur de sécurité TR4 possède les caractéristiques de sécurité
suivantes :
• SIL3 selon CEI 61 508
• catégorie 4 selon EN ISO 13 849-1
• PL e selon EN ISO 13 849-1
• type 4 selon EN ISO 14 119
– TR4 Multicoded : actionneur codé de bas niveau
– TR4 Unique Coded : actionneur codé de haut niveau
Sécurité de fonctionnement
L'interrupteur de sécurité TR4 dispose des fonctions de protection
internes suivantes :
• protection contre les courts-circuits sur toutes les sorties
• protection contre les surcharges sur toutes les sorties
• protection contre l'inversion de polarité de la tension d'alimentation
3.3

Indications de la LED

La LED Status/Diag indique l'état de fonctionnement du TR4.
Indication Signification
ν Éteinte Pas de tension d'alimentation
3 × ∏ Vert, Séquence de mise sous tension
1 × ∏ Rouge
Ν Vert Transpondeur dans la zone de détection,
Sorties de sécurité activées,
Sortie d'état Aux désactivée
Ν Rouge Transpondeur en dehors de la zone de détection,
Sorties de sécurité désactivées,
Sortie d'état Aux active
∏ Rouge ou Défaut. Voir Tab. 5 « Signalisation des défauts de la
∏ Vert LED Status/Diag » dans la section 8.3, page 176.
Pour les autres indications des LED, voir Tab. 4 « Signalisation des
défauts par la LED Status/Diag du TR4 Unique Coded pendant la
procédure d'apprentissage », page 170 et Tab. 5 « Signalisation des
défauts de la LED Status/Diag » page 176.
Notice d'instructions
TR4
8014465/YTD7/2016-03-29
Sujet à modification sans préavis
