Kapitel 5

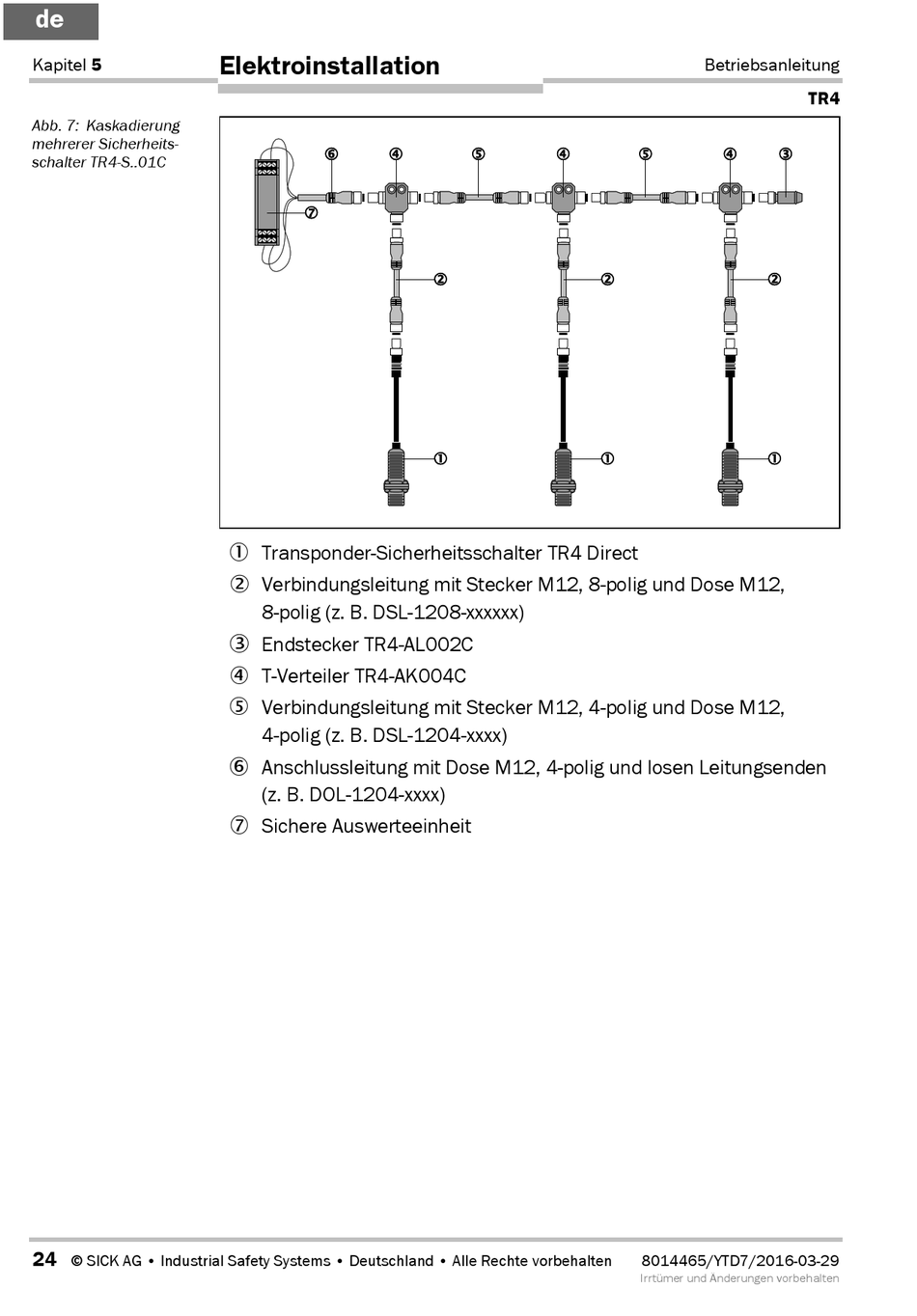

Abb. 7: Kaskadierung
mehrerer Sicherheits-
schalter TR4-S..01C
24
© SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten
Elektroinstallation
0 Transponder-Sicherheitsschalter TR4 Direct
1 Verbindungsleitung mit Stecker M12, 8-polig und Dose M12,
8-polig (z. B. DSL-1208-xxxxxx)
2 Endstecker TR4-AL002C
3 T-Verteiler TR4-AK004C
4 Verbindungsleitung mit Stecker M12, 4-polig und Dose M12,
4-polig (z. B. DSL-1204-xxxx)
5 Anschlussleitung mit Dose M12, 4-polig und losen Leitungsenden
(z. B. DOL-1204-xxxx)

6 Sichere Auswerteeinheit
