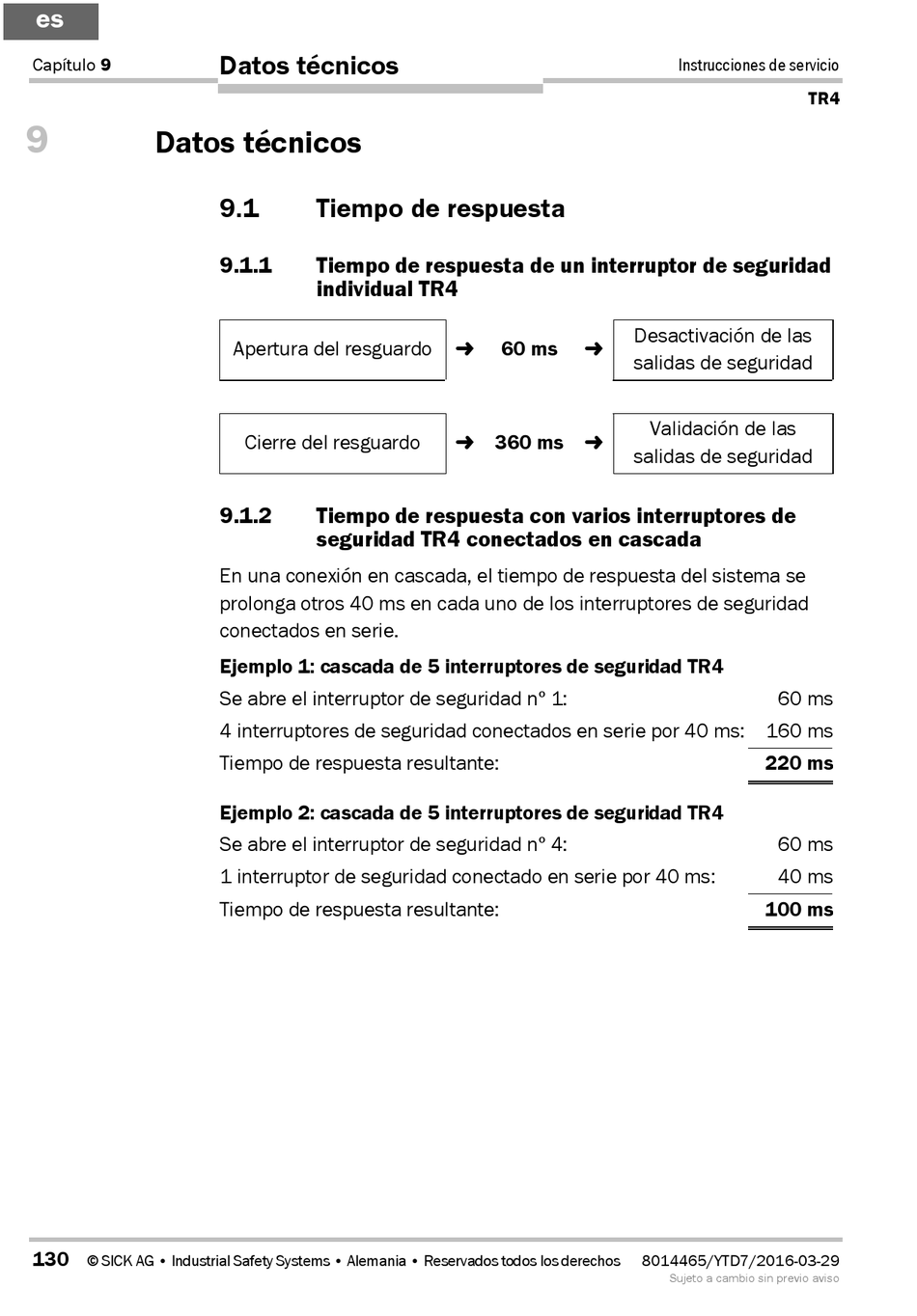

Datos Técnicos; Tiempo De Respuesta; Tiempo De Respuesta De Un Interruptor De Seguridad Individual Tr4; Tiempo De Respuesta Con Varios Interruptores De Seguridad Tr4 Conectados En Cascada - SICK TR4 Direct Cylindrical Betriebsanleitung

es
Capítulo 9
9
Datos técnicos
130
© SICK AG • Industrial Safety Systems • Alemania • Reservados todos los derechos
Datos técnicos
9.1

Tiempo de respuesta

9.1.1 Tiempo de respuesta de un interruptor de seguridad
individual TR4
Apertura del resguardo
Cierre del resguardo
9.1.2 Tiempo de respuesta con varios interruptores de
seguridad TR4 conectados en cascada
En una conexión en cascada, el tiempo de respuesta del sistema se
prolonga otros 40 ms en cada uno de los interruptores de seguridad
conectados en serie.
Ejemplo 1: cascada de 5 interruptores de seguridad TR4
Se abre el interruptor de seguridad nº 1:
4 interruptores de seguridad conectados en serie por 40 ms: 160 ms
Tiempo de respuesta resultante:
Ejemplo 2: cascada de 5 interruptores de seguridad TR4
Se abre el interruptor de seguridad nº 4:
1 interruptor de seguridad conectado en serie por 40 ms:
Tiempo de respuesta resultante:
60 ms
φ φ
φ 360 ms φ
Instrucciones de servicio
Desactivación de las
salidas de seguridad
Validación de las
salidas de seguridad
60 ms
220 ms
60 ms
40 ms
100 ms
8014465/YTD7/2016-03-29
Sujeto a cambio sin previo aviso
TR4
