Kapitel 5

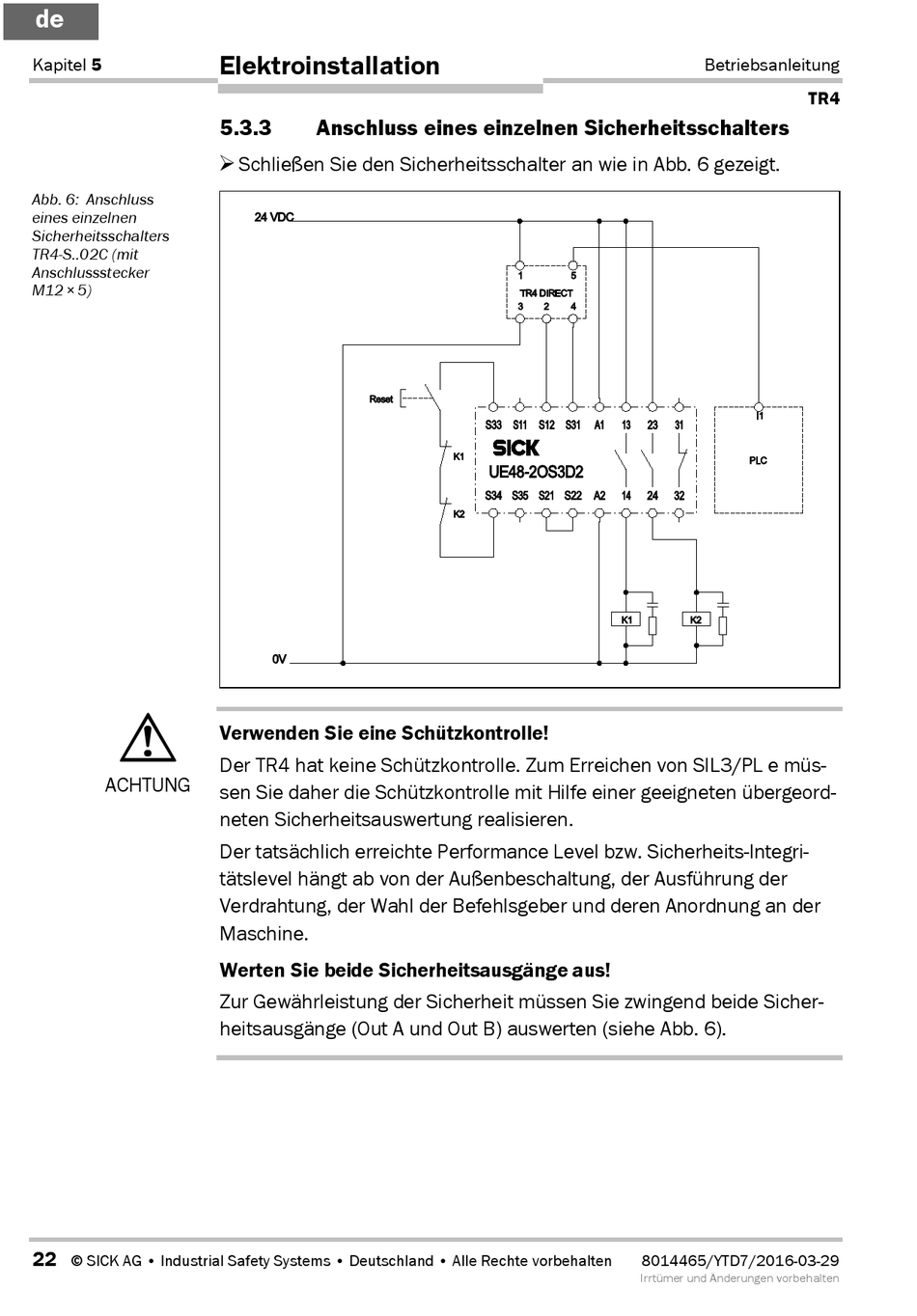

Abb. 6: Anschluss
eines einzelnen
Sicherheitsschalters
TR4-S..02C (mit
Anschlussstecker
M12 × 5)
ACHTUNG
22
© SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten
Elektroinstallation
5.3.3
Anschluss eines einzelnen Sicherheitsschalters
= Schließen Sie den Sicherheitsschalter an wie in Abb. 6 gezeigt.
Verwenden Sie eine Schützkontrolle!
Der TR4 hat keine Schützkontrolle. Zum Erreichen von SIL3/PL e müs-
sen Sie daher die Schützkontrolle mit Hilfe einer geeigneten übergeord-
neten Sicherheitsauswertung realisieren.
Der tatsächlich erreichte Performance Level bzw. Sicherheits-Integri-
tätslevel hängt ab von der Außenbeschaltung, der Ausführung der
Verdrahtung, der Wahl der Befehlsgeber und deren Anordnung an der
Maschine.
Werten Sie beide Sicherheitsausgänge aus!
Zur Gewährleistung der Sicherheit müssen Sie zwingend beide Sicher-
heitsausgänge (Out A und Out B) auswerten (siehe Abb. 6).
Betriebsanleitung
TR4
8014465/YTD7/2016-03-29
Irrtümer und Änderungen vorbehalten
