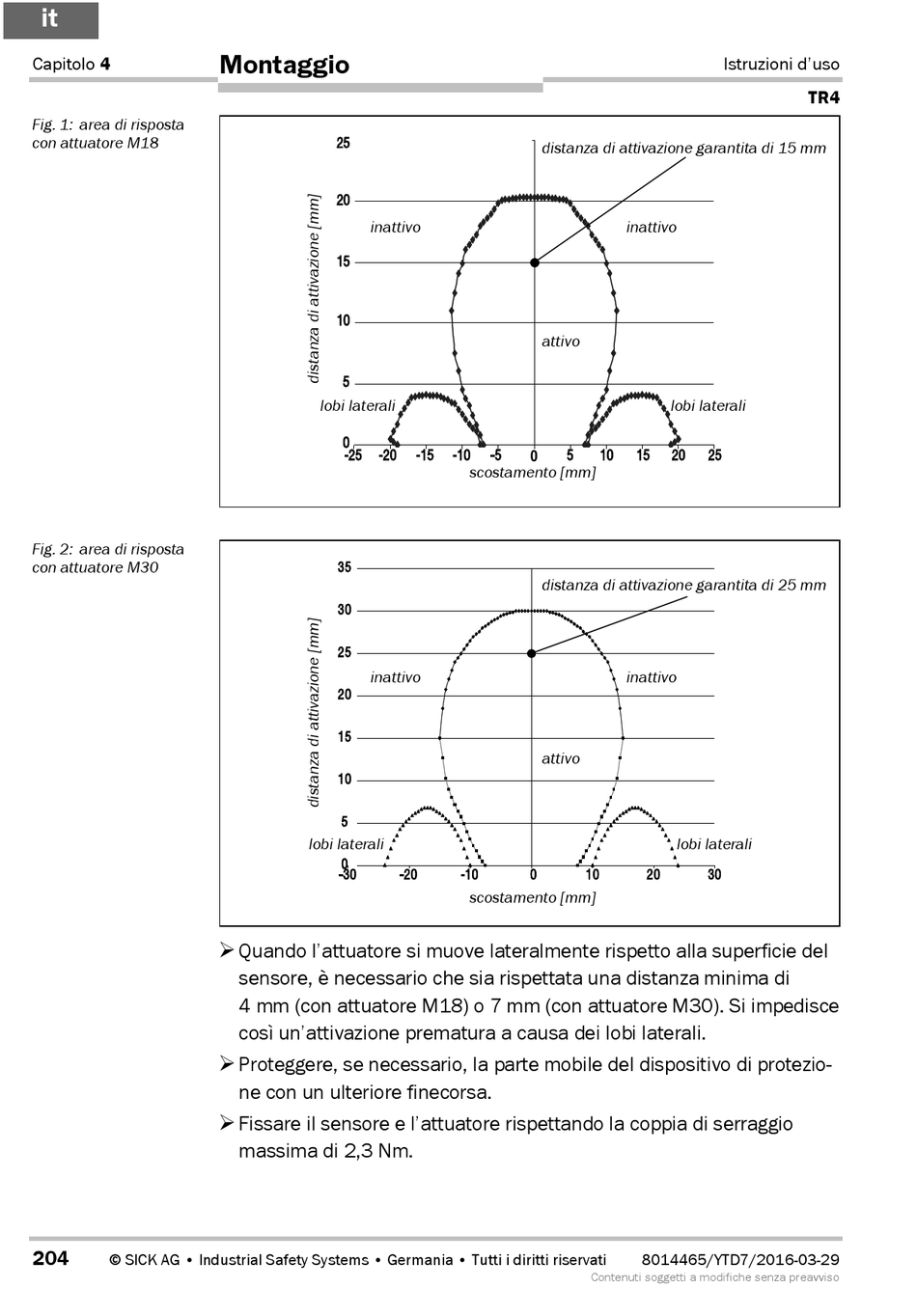

Fig. 1: area di risposta
con attuatore M18
Fig. 2: area di risposta
con attuatore M30
204
© SICK AG • Industrial Safety Systems • Germania • Tutti i diritti riservati
Montaggio
inattivo
lobi laterali
inattivo
lobi laterali
= Quando l'attuatore si muove lateralmente rispetto alla superficie del
sensore, è necessario che sia rispettata una distanza minima di
4 mm (con attuatore M18) o 7 mm (con attuatore M30). Si impedisce
così un'attivazione prematura a causa dei lobi laterali.
= Proteggere, se necessario, la parte mobile del dispositivo di protezio-
ne con un ulteriore finecorsa.
= Fissare il sensore e l'attuatore rispettando la coppia di serraggio
massima di 2,3 Nm.
distanza di attivazione garantita di 15 mm
inattivo
attivo
scostamento [mm]
distanza di attivazione garantita di 25 mm
inattivo
attivo
scostamento [mm]
