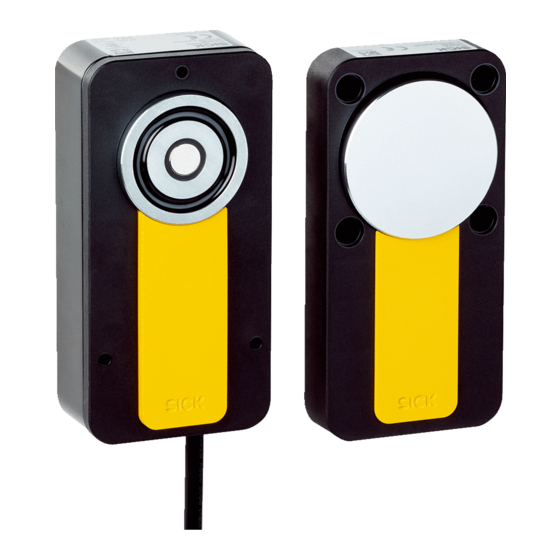

MLP1
MAGNETISCHE KRAFT FÜR ANZIEHENDE SICHERHEIT
Sicherheitsschalter

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für SICK MLP1

Inhaltszusammenfassung für SICK MLP1

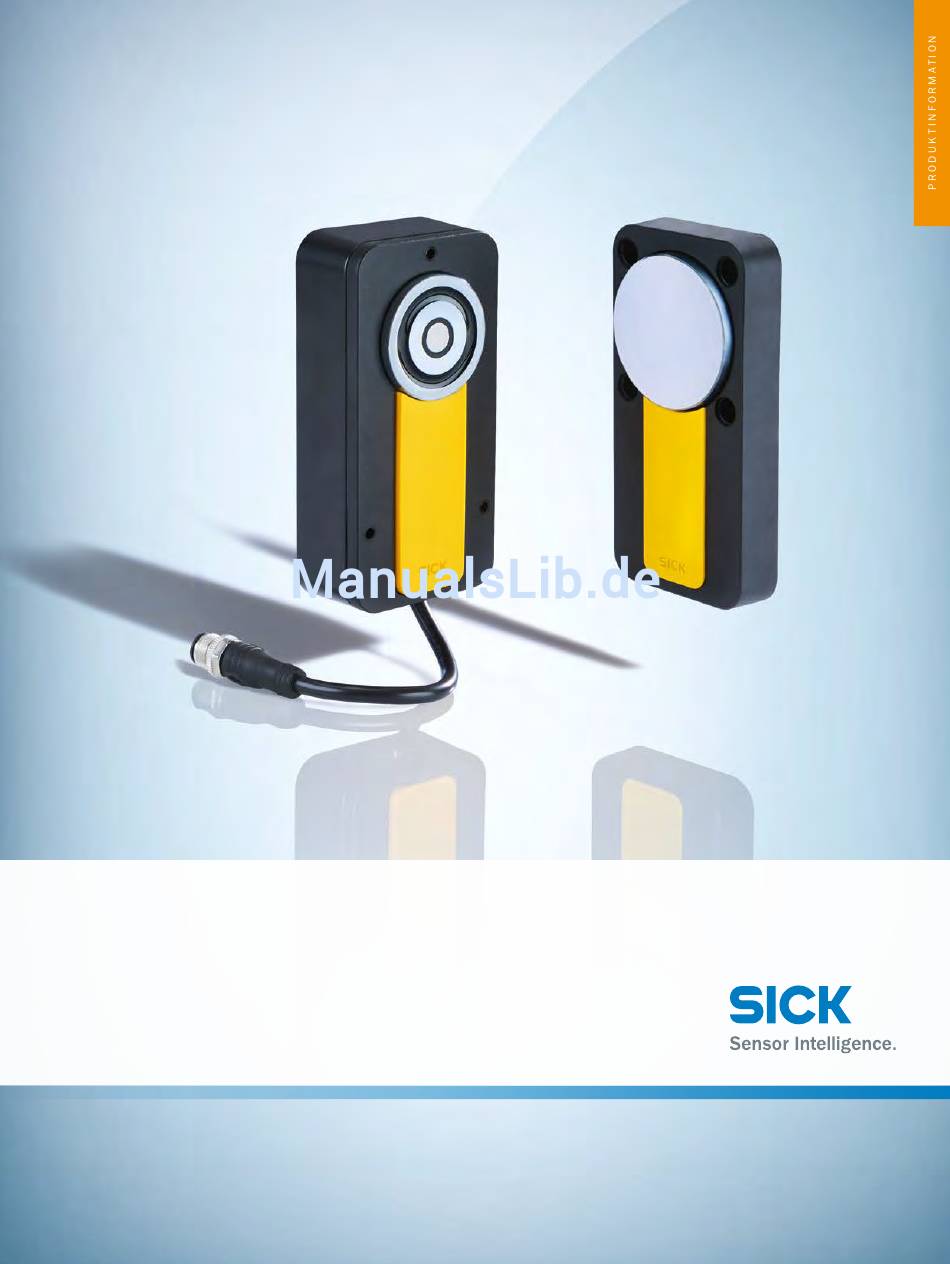

  • Seite 1 MLP1 MAGNETISCHE KRAFT FÜR ANZIEHENDE SICHERHEIT Sicherheitsschalter...
  • Seite 2 MIT SICHERHEIT REIBUNGSLOSE ABLÄUFE S i c h e r h e i t S S c h a l t e r | S i c K 8021607/2018-03-22 Irrtümer und Änderungen vorbehalten...
  • Seite 3 Er wird berührungslos durch Betätiger geschaltet und dient der Überwachung von beweglichen trennenden Schutzein- richtungen. Durch eine zuverlässige Türüberwachung (Perfor- mance Level e) gewährleistet MLP1 eine hohe Sicherheit bei Maschinen anlagen ohne Nachlaufbewegung und verhindert unberechtigtes Eingreifen und damit ungeplante Unterbrechun- gen der Prozesse.

  • Seite 4: Transponder-Sicherheitsschalter

    Transponder-Sicherheitsschalter Elektromagnet MLP1 Die Vorteile von MLP1 im Überblick MLP1 folgt dem safetyIQ-Konzept: intelligentes Schalterdesign für nahezu unsichtbare Integration in das Maschinen- design und einfachste Reihenschaltung. • Hohe Sicherheit und zuverlässiger Prozesssschutz • Lange Lebensdauer durch verschleißfreies Design durch Performance Level (PL) e nach EN ISO13849-1 •...
  • Seite 5 Thermodruck. Ultraschallschweißen. Löten. Variantenerkennung. 8021607/2018-03-22 S i c h e r h e i t S S c h a l t e r | S i c K Irrtümer und Änderungen vorbehalten...

  • Seite 6: Flexible Einbaumöglichkeiten Ohne Beeinträchtigung Des Maschinendesigns

    DAUERHAFT SICHER Flexibel montieren, unauffällig integrieren Aufbaumontage und Einbaumontage. Nahezu unsichtbar integriert sich MLP1 in das Maschinendesign. MLP1 lässt sich auf zwei Arten montieren und bietet dadurch Flexibilität beim Einbau. aufbaumontage einbaumontage Der Sensor wird auf den feststehenden Teil der Schutz- Über­eine­entsprechende­Aussparung­in­der­Montagefläche­...
  • Seite 7 MLP1 eine große Toleranz gegenüber Türversatz und erhöht die Maschinenverfügbarkeit auch bei ungenauer Türführung deutlich. MLP1 bietet mit 5 mm in alle Richtungen eine hohe Toleranz gegen Türversatz. hohe Maschinenverfügbarkeit durch große toleranz gegenüber türversatz Einzeln anschließen oder in Reihe schalten Varianten des MLP1 für Einzelanschluss und Reihenschaltung.
  • Seite 8 • Maschinenstopps können zu fehlerhafter Bestückung von Verpackungseinheiten führen Lösung Die magnetische Zuhaltung des MLP1 verhindert die Unterbrechung der Produktionsprozesse. höhere Produktivität durch Vermeiden von ausschuss und langen Wiederanlaufzeiten S i c h e r h e i t S S c h a l t e r | S i c K 8021607/2018-03-22 Irrtümer und Änderungen vorbehalten...
  • Seite 9 • Eine Unterbrechung von automatisierten Qualitätsprozessen erfordert oftmals die komplette Wiederholung des Vorgangs (z. B. bei einer optischen Inspektion) und führt zu einem hohen Zeitverlust Lösung Die magnetische Zuhaltung des MLP1 verhindert die Unterbrechung der Produktionsprozesse. höhere Produktivität durch Vermeiden von ausschuss E ffizienzsteigerung durch Vermeiden von Stillstands- und Wiederanlaufzeiten...

  • Seite 10: Sicherheitszuhaltungen

    ... . . 15 reihenschaltung....16 - www.sick.com/MlP1 Für mehr Informationen einfach link eingeben oder Qr-code scannen und Sie erhalten direkt zubehör .

  • Seite 11: Sicherheitstechnische Kenngrößen

    MlP1 SIcherheItSzuhaltungen technische Daten im Detail Weiterführende Daten finden Sie in der Betriebsanleitung. Download g www.sick.com/MlP1 Merkmale Sensorprinzip transponder Zuhaltekraft 500 n rückhaltekraft 25 n Versatztoleranz ≤ 5 mm Gesicherter ausschaltabstand S 45 mm Nur für Prozesschutz Sicherheitstechnische Kenngrößen Sicherheits-integritätslevel...

  • Seite 12: Elektrische Daten

    MlP1 SIcherheItSzuhaltungen elektrische Daten Schutzklasse III (IEC 61140) Verschmutzungsgrad 3 (EN 60947-1) Klassifizierung nach cULus class 2 Gebrauchskategorie DC-13 (IEC 60947-5-1) Bemessungsisolationsspannung U 32 V Bemessungsstoßspannungsfestigkeit U 1.500 V Versorgungsspannung U bei anschluss eines einzelnen Sicherheitsschalters Sensor 24 V DC (19,2 V DC ... 28,8 V DC) Magnet 24 V DC (19,2 V DC ...
  • Seite 13 Schwingfestigkeit 10 Hz ... 55 Hz, 1 mm (IEC 60068-2-6) Schockfestigkeit 30 g, 11 ms (EN 60068-2-27) EN IEC 61326-3-1, EN IEC 60947-5-2, EN IEC 60947-5-3 Bestellinformationen Lieferumfang MLP1: • Sicherheitsschalter • Betätiger • 4 Verschlussstopfen zur Abdeckung der Schraubenlöcher •...
  • Seite 14 MlP1 SIcherheItSzuhaltungen Maßzeichnungen (Maße in mm) Sensor mit Stecker M12 Sensor mit Stecker M12 und Dose M12 Betätiger aussparung für die einbaumontage 14,4 16,3 83,5 4 x Ø 5 S i c h e r h e i t S S c h a l t e r | S i c K 8021607/2018-03-22 Irrtümer und Änderungen vorbehalten...

  • Seite 15: Anschlussbelegung

    MlP1 SIcherheItSzuhaltungen anschlussbelegung Anschlussart: Leitung mit Stecker M12, 5-polig Stecker Bezeichnung Beschreibung +24 V DC Spannungsversorgung Sicherheitsschalter OSSD 1 Ausgang OSSD 1 Spannungsversorgung 0 V Dc OSSD 2 Ausgang OSSD 2 Magnet Magnetansteuerung 24 V DC Anschlussart: Leitung mit Stecker M12, 5-polig / Leitung mit Dose M12, 5-polig...
  • Seite 16 2 Anschlussleitung mit Dose M12, 5-polig und losen Leitungsenden (z. B. YF2A15-xxxVB5XLEAX) 3 Verbindungsleitung mit Stecker M12, 5-polig und Dose M12, 5-polig (z. B. YF2A15-xxxUB5M2A15) 4 endstecker 5 Sicherheitsschalter MLP1 (2 × M12, 5-polig) anschluss von mit t-Verteilern verbundenen Sicherheitsschaltern 1 Sichere auswerteeinheit 2 Anschlussleitung mit Dose M12, 5-polig und losen Leitungsenden (z.

  • Seite 17: Befestigungstechnik

    MlP1 SIcherheItSzuhaltungen Benötigtes Zubehör zur Inbetriebnahme Beschreibung anzahl liefer- Weitere informationen umfang anschlussleitung – Steckverbinder und leitungen Verbindungsleitung – Steckverbinder und leitungen (nur erforderlich bei Reihenschaltung) endstecker für reihenschaltung – adapter und Verteiler (nur erforderlich bei Reihenschaltung) Sicherheitsschrauben M4 x 14 –...
  • Seite 18 MlP1 SIcherheItSzuhaltungen Verbindungsleitungen mit Dose und Stecker • Ausführung: Pur, halogenfrei, ungeschirmt abbildung anschlussart leiterquerschnitt leitungslänge artikelnr. 0,6 m YF2A15-C60UB5M2A15 2096006 YF2A15-010UB5M2A15 2096007 1,5 m YF2A15-015UB5M2A15 2096008 YF2A15-020UB5M2A15 2096009 Dose, M12, Stecker, M12, 0,34 mm² YF2A15-050UB5M2A15 2096010 5-polig, gerade 5-polig, gerade...

  • Seite 19: Überprüfung Und Optimierung

    Ihre Systeme. DIENSTLEISTUNGEN FÜR MASCHINEN UND ANLAGEN: SICK LifeTime Services Die durchdachten und vielfältigen LifeTime Services sind die perfekte Ergänzung des umfangreichen Produktangebots von SICK. Das Spektrum reicht von produktunabhängigen Beratungsdienstleistungen bis zum klassischen Produktservice. Beratung und Design...
  • Seite 20 SICK AUF EINEN BLICK SICK ist einer der führenden Hersteller von intelligenten Sensoren und Sensorlösungen für industrielle An- wendungen. Mit über 8.000 Mitarbeitern und mehr als 50 Tochtergesellschaften und Beteiligungen sowie zahlreichen Vertretungen weltweit sind wir immer in der Nähe unserer Kunden. Ein einzigartiges Produkt- und Dienstleistungsspektrum schafft die perfekte Basis für sicheres und effizientes Steuern von Prozes-...
