Instrucciones de servicio
TR4
Indicación

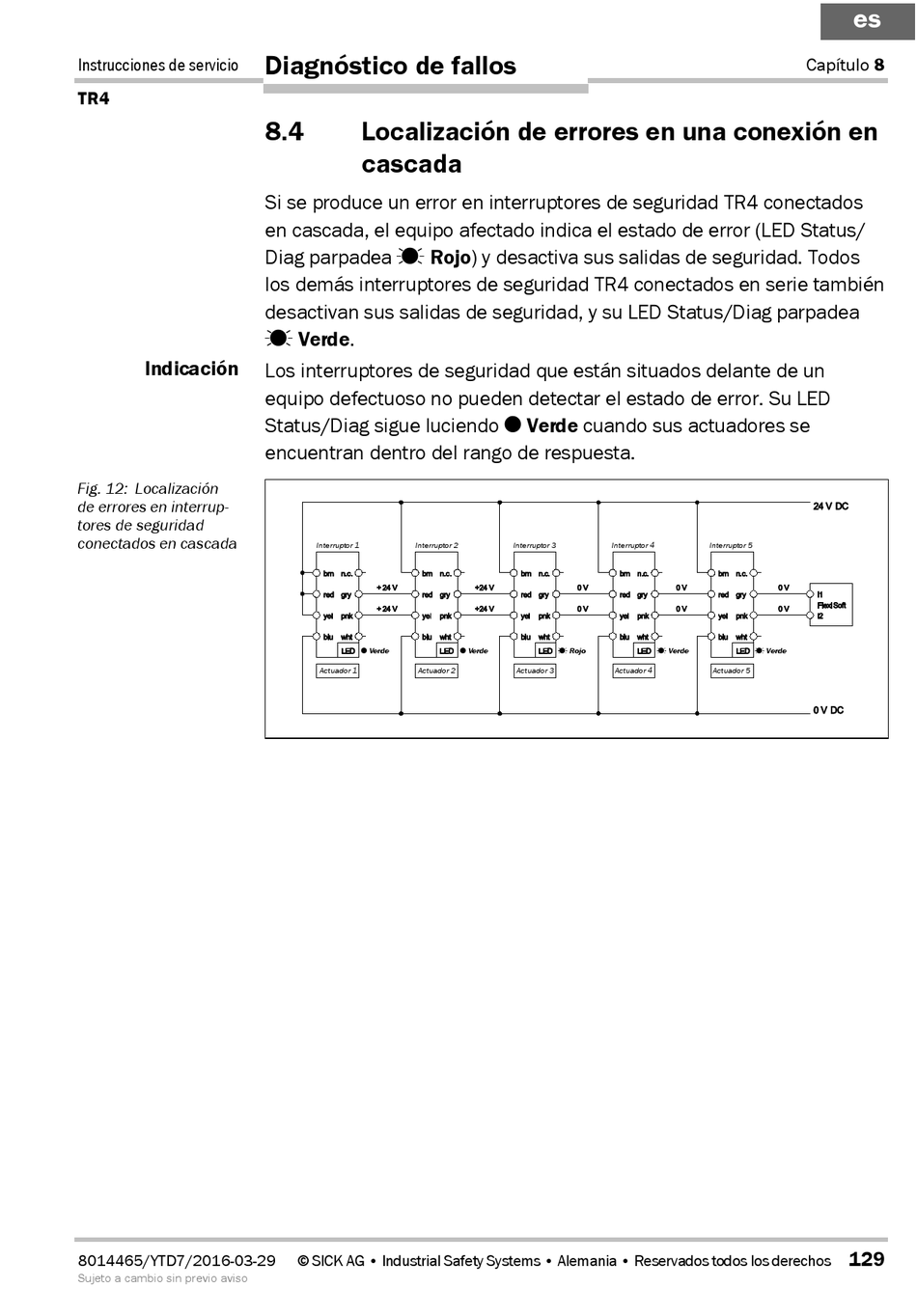

Fig. 12: Localización
de errores en interrup-
tores de seguridad
conectados en cascada
8014465/YTD7/2016-03-29
Sujeto a cambio sin previo aviso
Diagnóstico de fallos
8.4 Localización de errores en una conexión en
cascada
Si se produce un error en interruptores de seguridad TR4 conectados
en cascada, el equipo afectado indica el estado de error (LED Status/
Diag parpadea ∏ Rojo) y desactiva sus salidas de seguridad. Todos
los demás interruptores de seguridad TR4 conectados en serie también
desactivan sus salidas de seguridad, y su LED Status/Diag parpadea
∏ Verde.
Los interruptores de seguridad que están situados delante de un
equipo defectuoso no pueden detectar el estado de error. Su LED
Status/Diag sigue luciendo Ν Verde cuando sus actuadores se
encuentran dentro del rango de respuesta.
Interruptor 1 Interruptor 2
Verde
Ν
Actuador 1 Actuador 2
© SICK AG • Industrial Safety Systems • Alemania • Reservados todos los derechos
Interruptor 3 Interruptor 4
Verde Rojo
Ν ∏
Actuador 3 Actuador 4
Capítulo 8
Interruptor 5
Verde Verde
∏ ∏
Actuador 5
es
129
