Kapitel 8
Hinweis

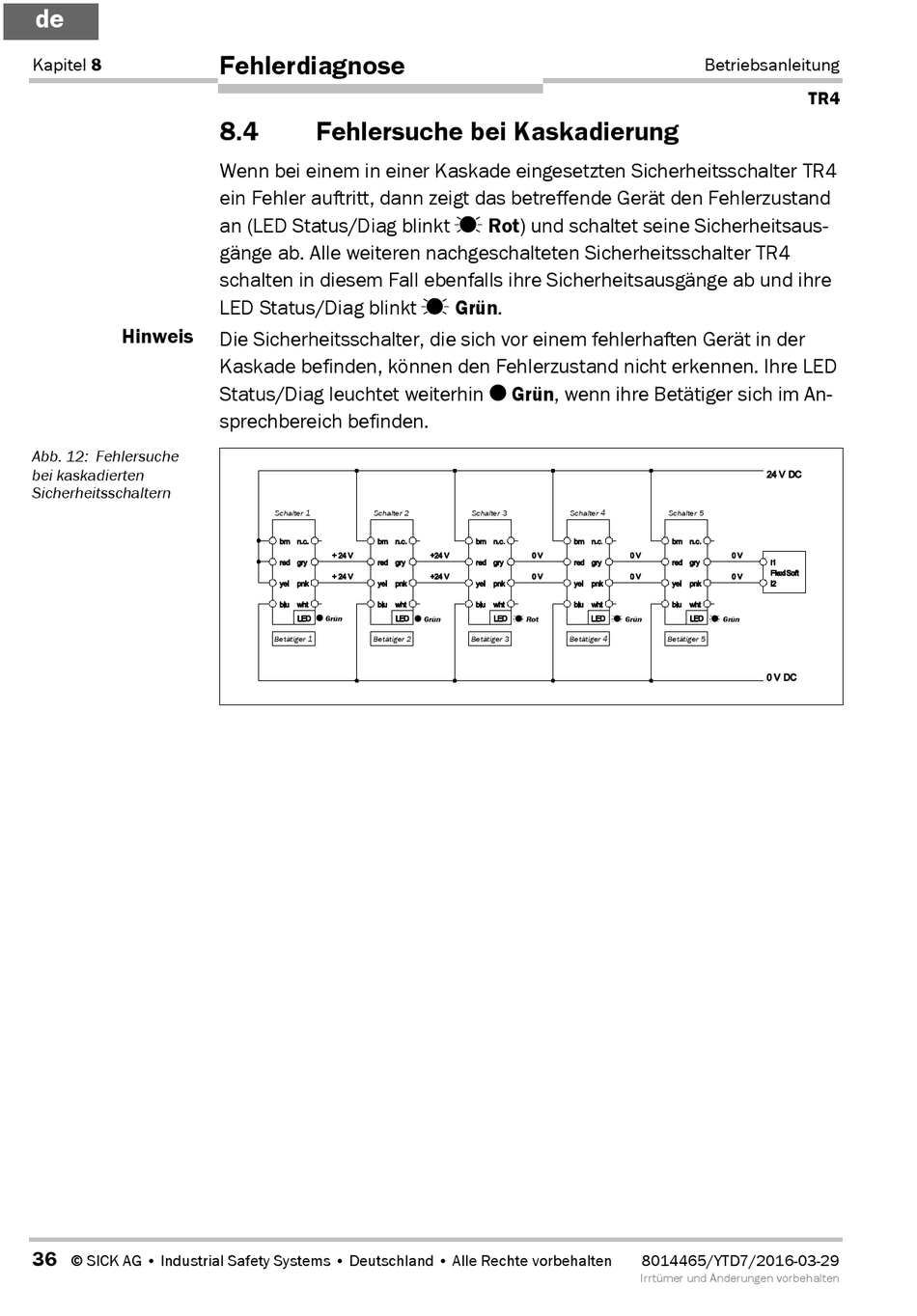

Abb. 12: Fehlersuche
bei kaskadierten
Sicherheitsschaltern
36
© SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten
Fehlerdiagnose
8.4

Fehlersuche bei Kaskadierung

Wenn bei einem in einer Kaskade eingesetzten Sicherheitsschalter TR4
ein Fehler auftritt, dann zeigt das betreffende Gerät den Fehlerzustand
an (LED Status/Diag blinkt ∏ Rot) und schaltet seine Sicherheitsaus-
gänge ab. Alle weiteren nachgeschalteten Sicherheitsschalter TR4
schalten in diesem Fall ebenfalls ihre Sicherheitsausgänge ab und ihre
LED Status/Diag blinkt ∏ Grün.
Die Sicherheitsschalter, die sich vor einem fehlerhaften Gerät in der
Kaskade befinden, können den Fehlerzustand nicht erkennen. Ihre LED
Status/Diag leuchtet weiterhin Ν Grün, wenn ihre Betätiger sich im An-
sprechbereich befinden.
Schalter 1 Schalter 2
Ν Grün
Betätiger 1 Betätiger 2
Schalter 3 Schalter 4
Ν Grün ∏ Rot
Betätiger 3 Betätiger 4
Betriebsanleitung
Schalter 5
∏ Grün ∏ Grün
Betätiger 5
8014465/YTD7/2016-03-29
Irrtümer und Änderungen vorbehalten
TR4
