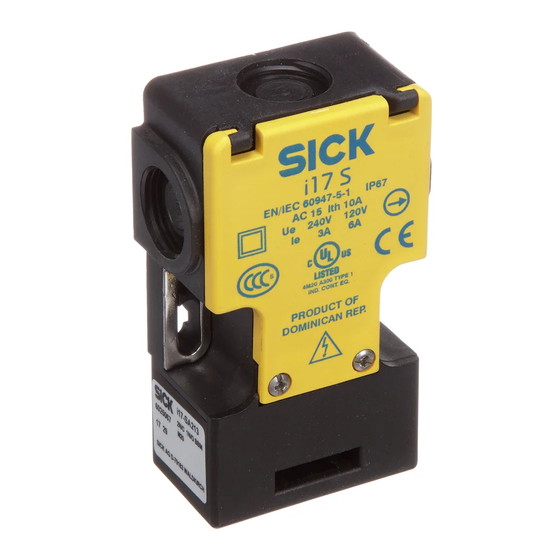

- Seite 1 B E T R I E B S A N L E I T U N G i17S Sicherheitsschalter...
-
Seite 2: Hersteller
© SICK AG. Alle Rechte vorbehalten. Originaldokument Dieses Dokument ist ein Originaldokument der SICK AG. B E T R I E B S A N L E I T U N G | i17S 8027214/1CY3/2022-10-24 | SICK Irrtümer und Änderungen vorbehalten... -
Seite 3: Inhaltsverzeichnis
Technische Daten................13 Allgemeine Systemdaten................Maßbilder....................Minimaler Türradius................. Konformitäten und Zertifikate............17 EU-Konformitätserklärung................ UK-Konformitätserklärung................ 8027214/1CY3/2022-10-24 | SICK B E T R I E B S A N L E I T U N G | i17S Irrtümer und Änderungen vorbehalten... -
Seite 4: Geltungsbereich
Geltungsbereich Diese Betriebsanleitung ist gültig für den Sicherheitsschalter i17S. Diese Betriebsanleitung ist eine Original-Betriebsanleitung. B E T R I E B S A N L E I T U N G | i17S 8027214/1CY3/2022-10-24 | SICK Irrtümer und Änderungen vorbehalten... -
Seite 5: Zur Sicherheit
Abhängig von der Applikation reduziert sich bei Hintereinanderschaltung der Sicher‐ heitsschalter möglicherweise der Performance Level (PL) aufgrund verringerter Fehler‐ erkennung (ISO/TR 24119). 8027214/1CY3/2022-10-24 | SICK B E T R I E B S A N L E I T U N G | i17S Irrtümer und Änderungen vorbehalten... -
Seite 6: Bestimmungsgemäße Verwendung
Beschränken Sie den Zugang zu Ersatzbetätigern, damit diese nicht zur Umgehung des Geräts verwendet werden. B E T R I E B S A N L E I T U N G | i17S 8027214/1CY3/2022-10-24 | SICK Irrtümer und Änderungen vorbehalten... -
Seite 7: Montage
Zusätzlichen Anschlag für beweglichen Teil der Schutzeinrichtung anbringen (siehe Abbildung Betätiger in Betätigungskopf einführen. 8027214/1CY3/2022-10-24 | SICK B E T R I E B S A N L E I T U N G | i17S Irrtümer und Änderungen vorbehalten... -
Seite 8: Betätigungsrichtung Umstellen
Kopf um 180° drehen. Einrasten Deckelschrauben anziehen. Nicht benutzte Betätigungsschlitze mit beiliegenden Schlitzabdeckungen ver‐ schließen. B E T R I E B S A N L E I T U N G | i17S 8027214/1CY3/2022-10-24 | SICK Irrtümer und Änderungen vorbehalten... -
Seite 9: Schutz Vor Umgebungseinflüssen
Betätigungskopfes vor eindringenden Fremdkörpern wie Spänen, Sand, Strahlmit‐ teln usw. Bei Lackierarbeiten den Betätigungsschlitz, den Betätiger und das Typenschild abde‐ cken. 8027214/1CY3/2022-10-24 | SICK B E T R I E B S A N L E I T U N G | i17S Irrtümer und Änderungen vorbehalten... -
Seite 10: Elektroinstallation
Schraube mit 1,2 Nm anziehen. Varianten mit M12-Steckverbinder i17-SA214 !" !" " Abbildung 7: Kontaktbelegung i17-SA214 B E T R I E B S A N L E I T U N G | i17S 8027214/1CY3/2022-10-24 | SICK Irrtümer und Änderungen vorbehalten... -
Seite 11: Inbetriebnahme
Der Austausch von Einzelteilen oder Baugruppen ist unzulässig! Sicherheitsschalter müssen nach 1 Mio. Schaltspielen komplett ausgetauscht werden. 8027214/1CY3/2022-10-24 | SICK B E T R I E B S A N L E I T U N G | i17S Irrtümer und Änderungen vorbehalten... -
Seite 12: Entsorgung
ENTSORGUNG Entsorgung Entsorgen Sie unbrauchbare Geräte immer gemäß den jeweils gültigen landes‐ spezifischen Abfallbeseitigungsvorschriften. B E T R I E B S A N L E I T U N G | i17S 8027214/1CY3/2022-10-24 | SICK Irrtümer und Änderungen vorbehalten... -
Seite 13: Technische Daten
(0.69) 14,5 M5 CSK 40 (1.57) (0.57) 52 (2.05) Abbildung 8: Maßbild Betätiger iE17-S1 8027214/1CY3/2022-10-24 | SICK B E T R I E B S A N L E I T U N G | i17S Irrtümer und Änderungen vorbehalten... - Seite 14 Abbildung 9: Maßbild Betätiger iE16-F2 2 x M3 4 x 5.5 Abbildung 10: Maßbild Betätiger iE16-F1 B E T R I E B S A N L E I T U N G | i17S 8027214/1CY3/2022-10-24 | SICK Irrtümer und Änderungen vorbehalten...
- Seite 15 TECHNISCHE DATEN Abbildung 11: Maßbild i17-SA213 8027214/1CY3/2022-10-24 | SICK B E T R I E B S A N L E I T U N G | i17S Irrtümer und Änderungen vorbehalten...
-
Seite 16: Minimaler Türradius
60 mm 60 mm 175 mm iE16-F1 60 mm 60 mm 60 mm 60 mm B E T R I E B S A N L E I T U N G | i17S 8027214/1CY3/2022-10-24 | SICK Irrtümer und Änderungen vorbehalten... -
Seite 17: Konformitäten Und Zertifikate
Restriction of the Use of Certain Hazardous Substances in Electrical and Electro‐ nic Equipment Regulations 2012 • Supply of Machinery (Safety) Regulations 2008 8027214/1CY3/2022-10-24 | SICK B E T R I E B S A N L E I T U N G | i17S Irrtümer und Änderungen vorbehalten... - Seite 18 KONFORMITÄTEN UND ZERTIFIKATE B E T R I E B S A N L E I T U N G | i17S 8027214/1CY3/2022-10-24 | SICK Irrtümer und Änderungen vorbehalten...
- Seite 19 KONFORMITÄTEN UND ZERTIFIKATE 8027214/1CY3/2022-10-24 | SICK B E T R I E B S A N L E I T U N G | i17S Irrtümer und Änderungen vorbehalten...
