Capitolo 9

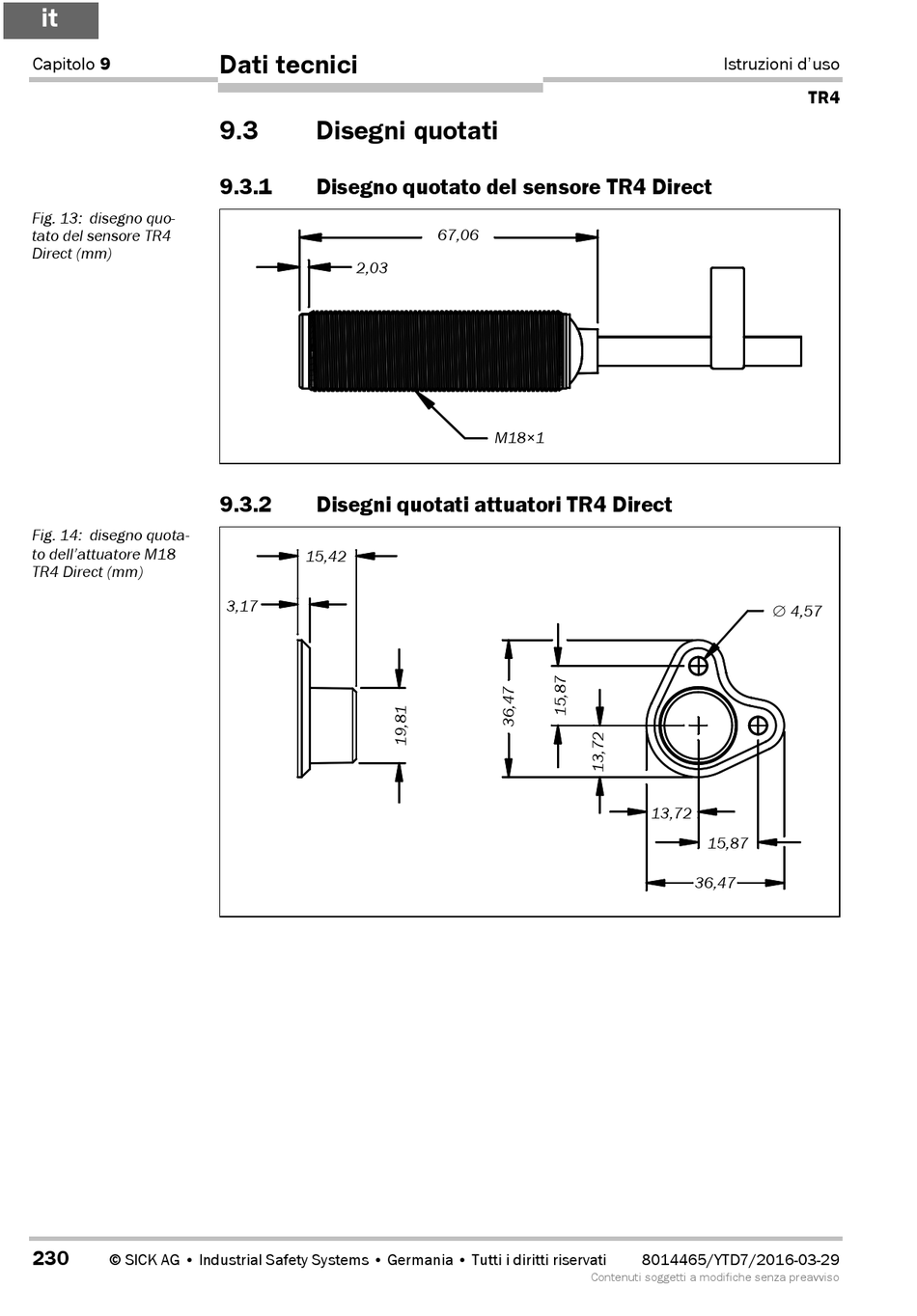

Fig. 13: disegno quo-
tato del sensore TR4
Direct (mm)
Fig. 14: disegno quota-
to dell'attuatore M18
TR4 Direct (mm)
230
© SICK AG • Industrial Safety Systems • Germania • Tutti i diritti riservati
Dati tecnici
9.3

Disegni quotati

9.3.1

Disegno quotato del sensore TR4 Direct

2,03
9.3.2

Disegni quotati attuatori TR4 Direct

15,42
3,17
67,06
M18×1
Contenuti soggetti a modifiche senza preavviso
Istruzioni d'uso
TR4
⊕ 4,57
13,72
15,87
36,47
8014465/YTD7/2016-03-29
