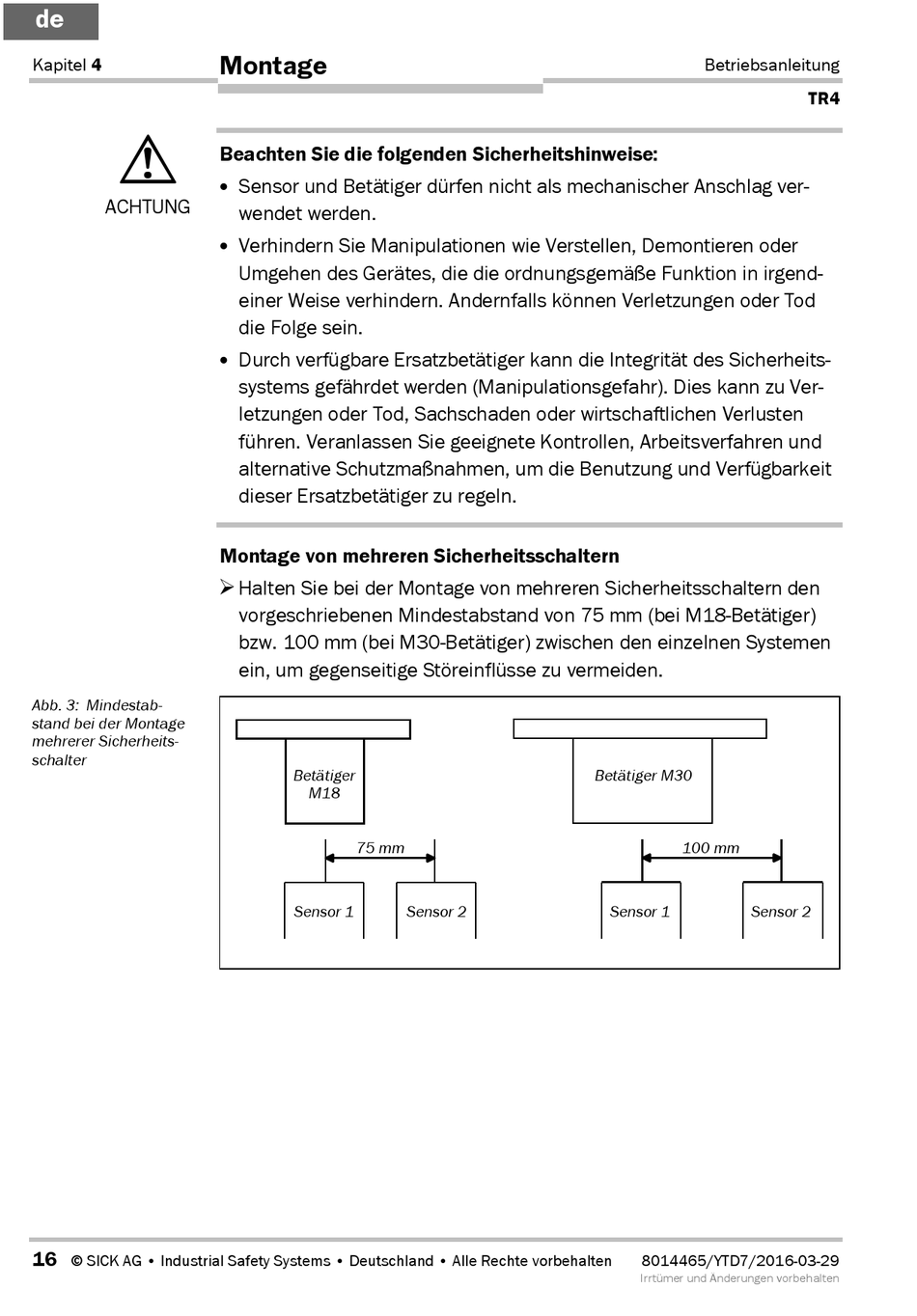

Abb. 3: Mindestab-
stand bei der Montage
mehrerer Sicherheits-
schalter
16
© SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten
Montage
Beachten Sie die folgenden Sicherheitshinweise:
• Sensor und Betätiger dürfen nicht als mechanischer Anschlag ver-
wendet werden.
• Verhindern Sie Manipulationen wie Verstellen, Demontieren oder
Umgehen des Gerätes, die die ordnungsgemäße Funktion in irgend-
einer Weise verhindern. Andernfalls können Verletzungen oder Tod
die Folge sein.
• Durch verfügbare Ersatzbetätiger kann die Integrität des Sicherheits-
systems gefährdet werden (Manipulationsgefahr). Dies kann zu Ver-
letzungen oder Tod, Sachschaden oder wirtschaftlichen Verlusten
führen. Veranlassen Sie geeignete Kontrollen, Arbeitsverfahren und
alternative Schutzmaßnahmen, um die Benutzung und Verfügbarkeit
dieser Ersatzbetätiger zu regeln.
Montage von mehreren Sicherheitsschaltern
= Halten Sie bei der Montage von mehreren Sicherheitsschaltern den
vorgeschriebenen Mindestabstand von 75 mm (bei M18-Betätiger)
bzw. 100 mm (bei M30-Betätiger) zwischen den einzelnen Systemen
ein, um gegenseitige Störeinflüsse zu vermeiden.
Betätiger
M18
75 mm
Sensor 1
Sensor 2
Betriebsanleitung
Betätiger M30
100 mm
Sensor 1
Sensor 2
