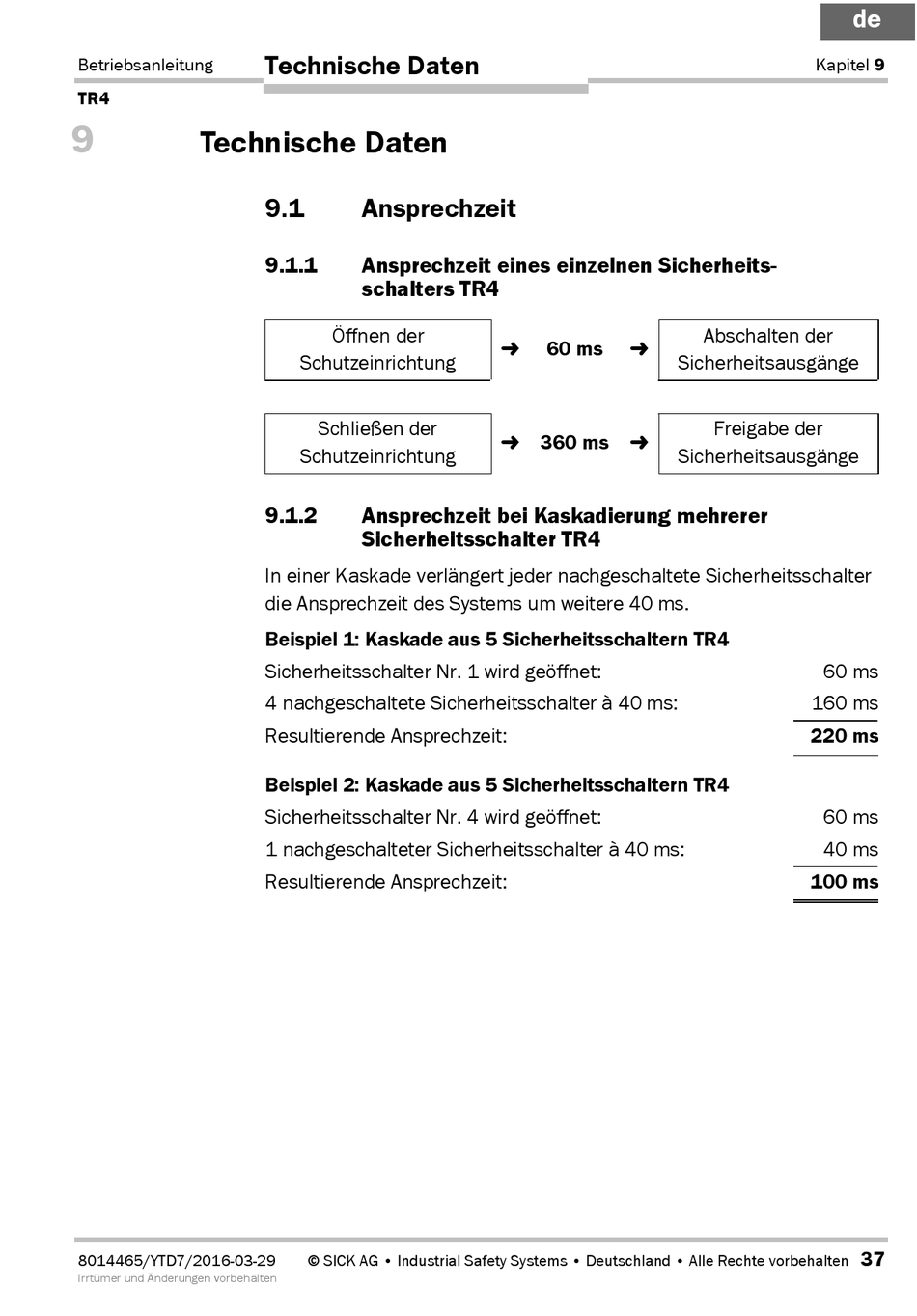

Technische Daten
9.1

Ansprechzeit

9.1.1 Ansprechzeit eines einzelnen Sicherheits-
schalters TR4
Öffnen der
Schutzeinrichtung
Schließen der
Schutzeinrichtung
9.1.2 Ansprechzeit bei Kaskadierung mehrerer
Sicherheitsschalter TR4
In einer Kaskade verlängert jeder nachgeschaltete Sicherheitsschalter
die Ansprechzeit des Systems um weitere 40 ms.
Beispiel 1: Kaskade aus 5 Sicherheitsschaltern TR4
Sicherheitsschalter Nr. 1 wird geöffnet:
4 nachgeschaltete Sicherheitsschalter à 40 ms:
Resultierende Ansprechzeit:
Beispiel 2: Kaskade aus 5 Sicherheitsschaltern TR4
Sicherheitsschalter Nr. 4 wird geöffnet:
1 nachgeschalteter Sicherheitsschalter à 40 ms:
Resultierende Ansprechzeit:
