Betriebsanleitung
TR4

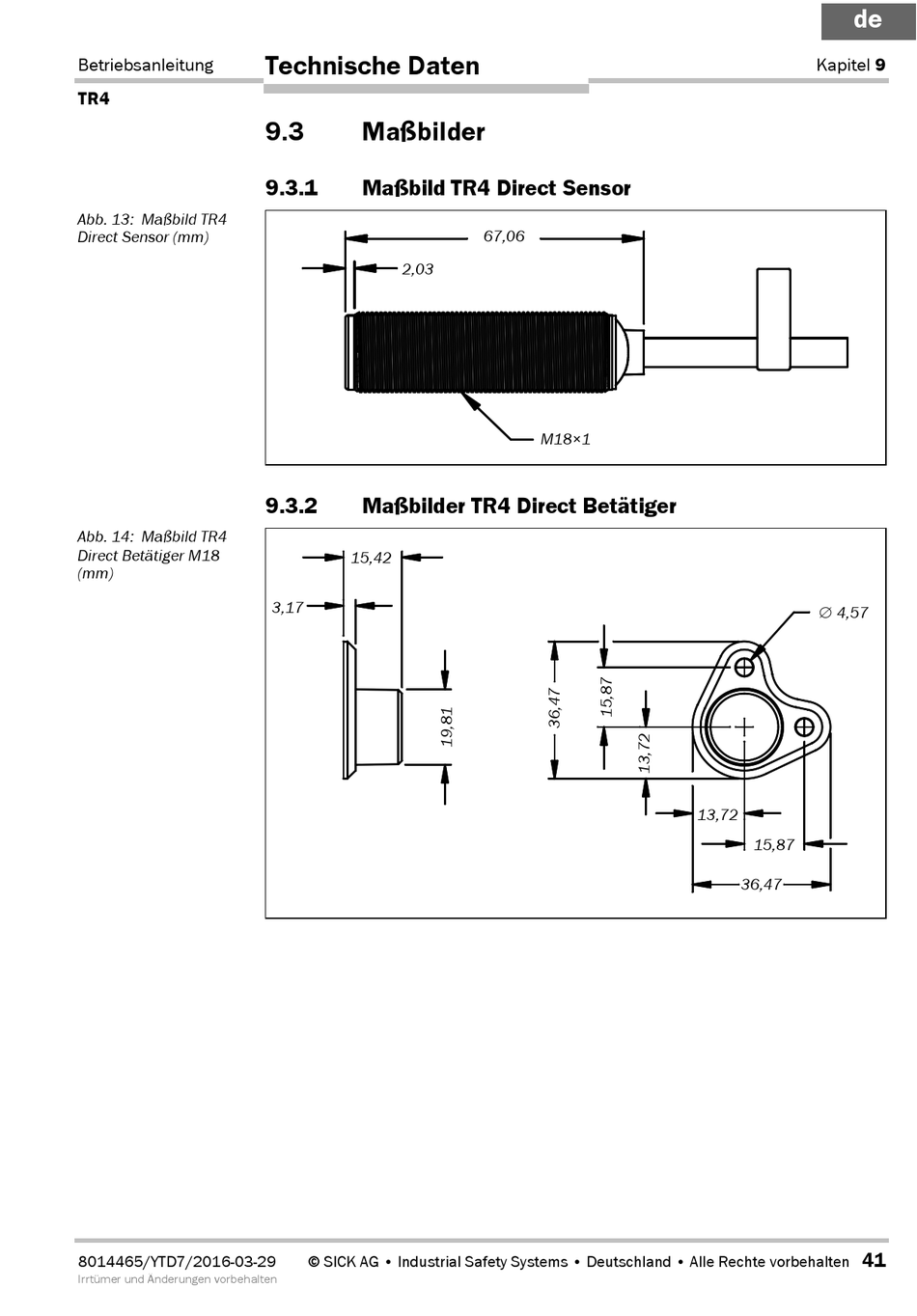

Abb. 13: Maßbild TR4
Direct Sensor (mm)
Abb. 14: Maßbild TR4
Direct Betätiger M18
(mm)
8014465/YTD7/2016-03-29
Irrtümer und Änderungen vorbehalten
Technische Daten
9.3 Maßbilder
9.3.1 Maßbild TR4 Direct Sensor
2,03
9.3.2 Maßbilder TR4 Direct Betätiger
15,42
3,17
© SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten
67,06
M18×1
de
Kapitel 9
⊕ 4,57
13,72
15,87
36,47
41
