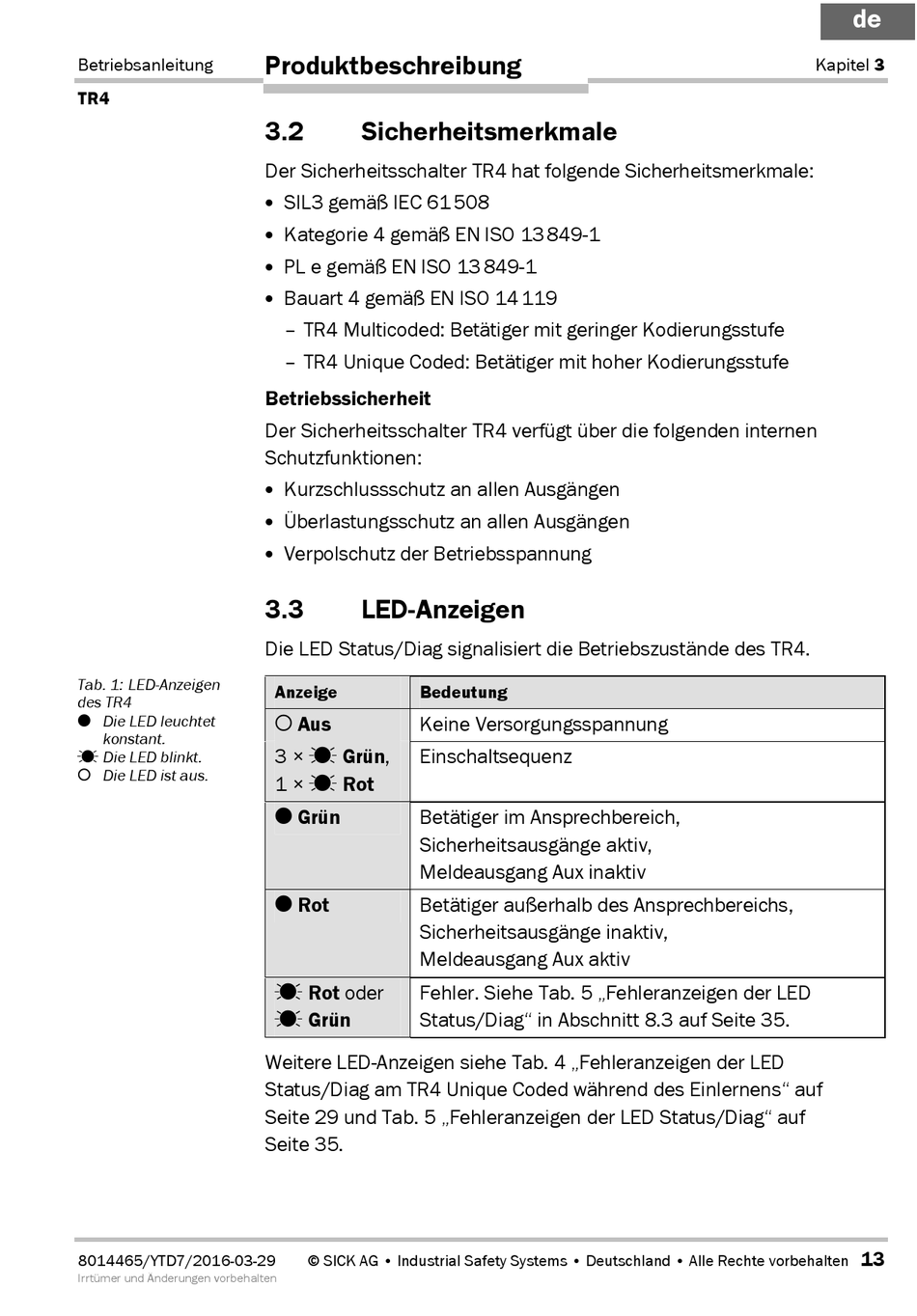

Betriebsanleitung
TR4
Tab. 1: LED-Anzeigen
des TR4
Ν Die LED leuchtet
konstant.
∏ Die LED blinkt.
ν Die LED ist aus.
8014465/YTD7/2016-03-29
Irrtümer und Änderungen vorbehalten
Produktbeschreibung
3.2

Sicherheitsmerkmale

Der Sicherheitsschalter TR4 hat folgende Sicherheitsmerkmale:
• SIL3 gemäß IEC 61 508
• Kategorie 4 gemäß EN ISO 13 849-1
• PL e gemäß EN ISO 13 849-1
• Bauart 4 gemäß EN ISO 14 119
– TR4 Multicoded: Betätiger mit geringer Kodierungsstufe
– TR4 Unique Coded: Betätiger mit hoher Kodierungsstufe
Betriebssicherheit
Der Sicherheitsschalter TR4 verfügt über die folgenden internen
Schutzfunktionen:
• Kurzschlussschutz an allen Ausgängen
• Überlastungsschutz an allen Ausgängen
• Verpolschutz der Betriebsspannung
3.3

LED-Anzeigen

Die LED Status/Diag signalisiert die Betriebszustände des TR4.
Anzeige Bedeutung
ν Aus Keine Versorgungsspannung
3 × ∏ Grün, Einschaltsequenz
1 × ∏ Rot
Ν Grün Betätiger im Ansprechbereich,
Sicherheitsausgänge aktiv,
Meldeausgang Aux inaktiv
Ν Rot Betätiger außerhalb des Ansprechbereichs,
Sicherheitsausgänge inaktiv,
Meldeausgang Aux aktiv
∏ Rot oder Fehler. Siehe Tab. 5 „Fehleranzeigen der LED
∏ Grün Status/Diag" in Abschnitt 8.3 auf Seite 35.
Weitere LED-Anzeigen siehe Tab. 4 „Fehleranzeigen der LED
Status/Diag am TR4 Unique Coded während des Einlernens" auf
Seite 29 und Tab. 5 „Fehleranzeigen der LED Status/Diag" auf
Seite 35.
© SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten
de
Kapitel 3
13
