3

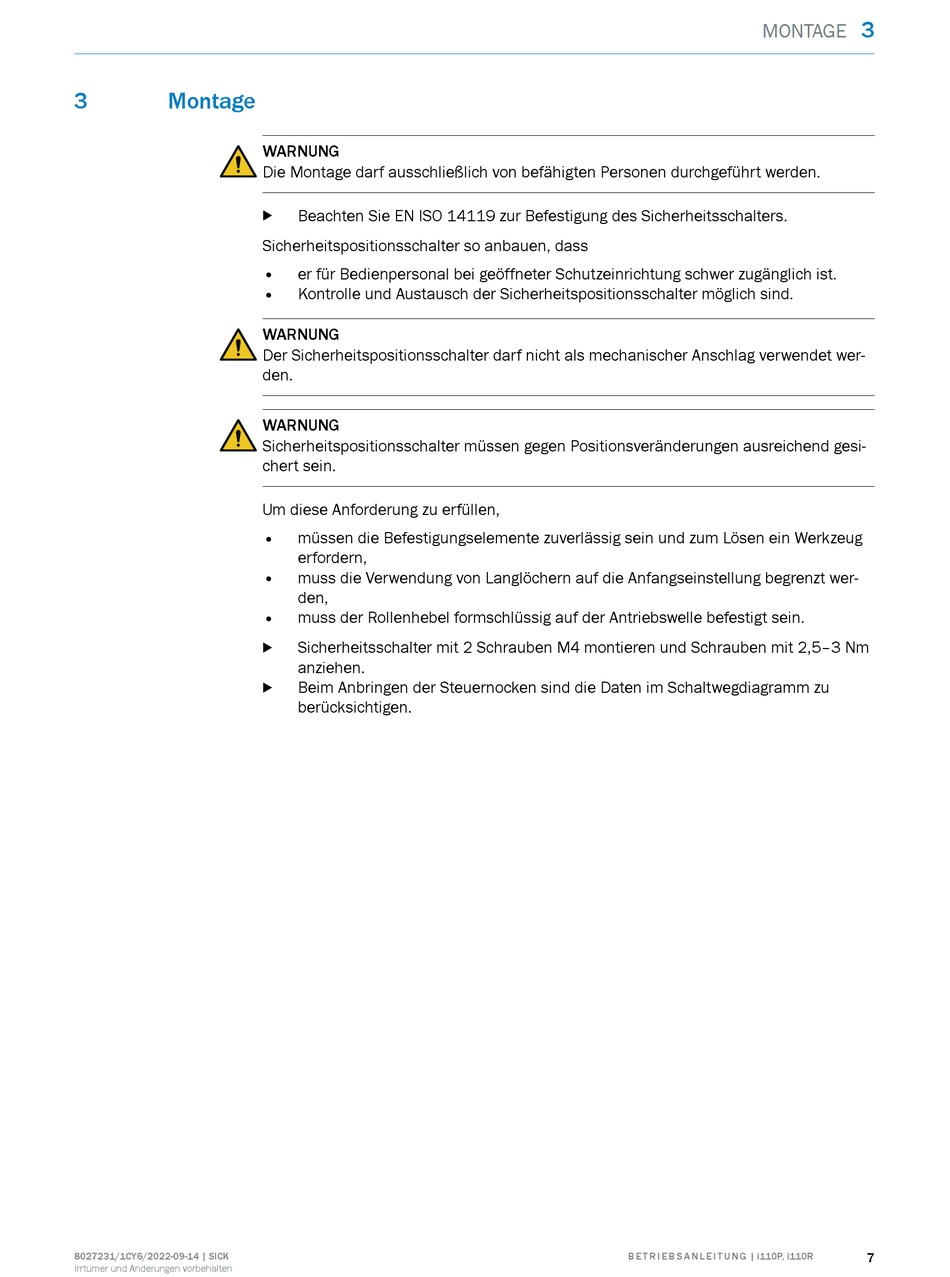

Montage
8027231/1CY6/2022-09-14 | SICK
Irrtümer und Änderungen vorbehalten
WARNUNG
Die Montage darf ausschließlich von befähigten Personen durchgeführt werden.
Beachten Sie EN ISO 14119 zur Befestigung des Sicherheitsschalters.
b
Sicherheitspositionsschalter so anbauen, dass
•
er für Bedienpersonal bei geöffneter Schutzeinrichtung schwer zugänglich ist.
•
Kontrolle und Austausch der Sicherheitspositionsschalter möglich sind.
WARNUNG
Der Sicherheitspositionsschalter darf nicht als mechanischer Anschlag verwendet wer‐
den.
WARNUNG
Sicherheitspositionsschalter müssen gegen Positionsveränderungen ausreichend gesi‐
chert sein.
Um diese Anforderung zu erfüllen,
•
müssen die Befestigungselemente zuverlässig sein und zum Lösen ein Werkzeug
erfordern,
•
muss die Verwendung von Langlöchern auf die Anfangseinstellung begrenzt wer‐
den,
•
muss der Rollenhebel formschlüssig auf der Antriebswelle befestigt sein.
Sicherheitsschalter mit 2 Schrauben M4 montieren und Schrauben mit 2,5–3 Nm
b
anziehen.
Beim Anbringen der Steuernocken sind die Daten im Schaltwegdiagramm zu
b
berücksichtigen.
MONTAGE
B E T R I E B S A N L E I T U N G | i110P, i110R
3
7
