7 Arbeiten mit dem System

In diesem Kapitel erfahren Sie, wie Sie das multimess 4F96 im tägli-

chen Einsatz bedienen . Sie finden hier außerdem Verweise auf den

vollständigen Funktionsumfang .

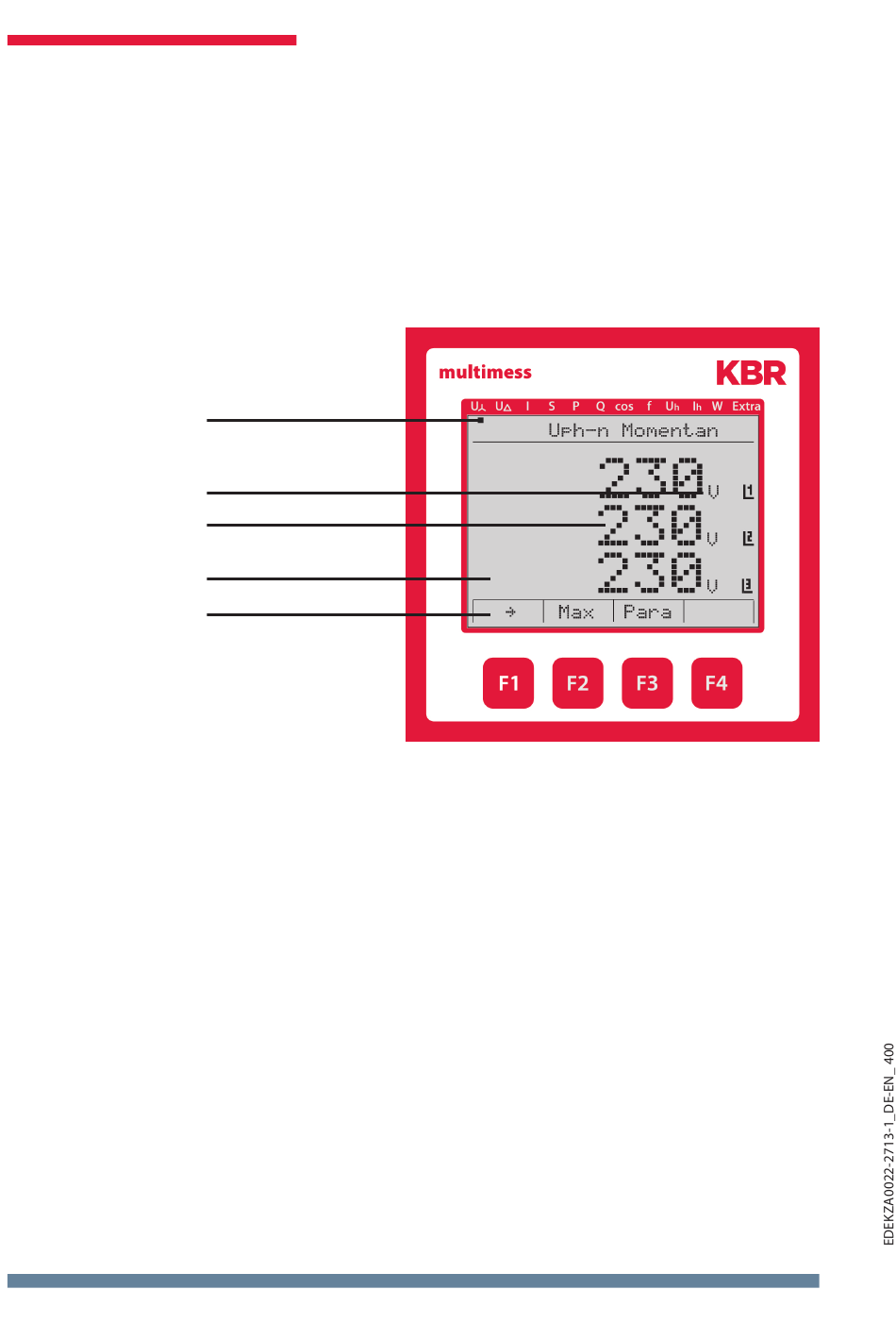

1 Navigationsleiste des Displays

Die Navigationsleiste zeigt das ausgewählte Hauptmenü und er-

leichtert somit die Bedienung des Gerätes erheblich . Der Anwender

erkennt sofort in welchem Menü er sich gerade befindet .

2 Einheitenanzeige

Die DOT-Matrix-Anzeige wird normalerweise für die Messwertan-

zeige verwendet . Jede Phase hat seine eigene Anzeige . In einigen

Untermenüs wird dieser Anzeigebereich dazu genutzt Zusatzinfor-

mation für die komfortable Bedienerführung anzuzeigen

3 Messwertebereich

Diese Anzeigen dienen zur Darstellung von gemessenen, gespei-

cherten und programmierten Werten . In einigen Untermenüs dienen

sie auch dazu, mit einfachen Textausgaben die Parametrierung zu

erleichtern .
