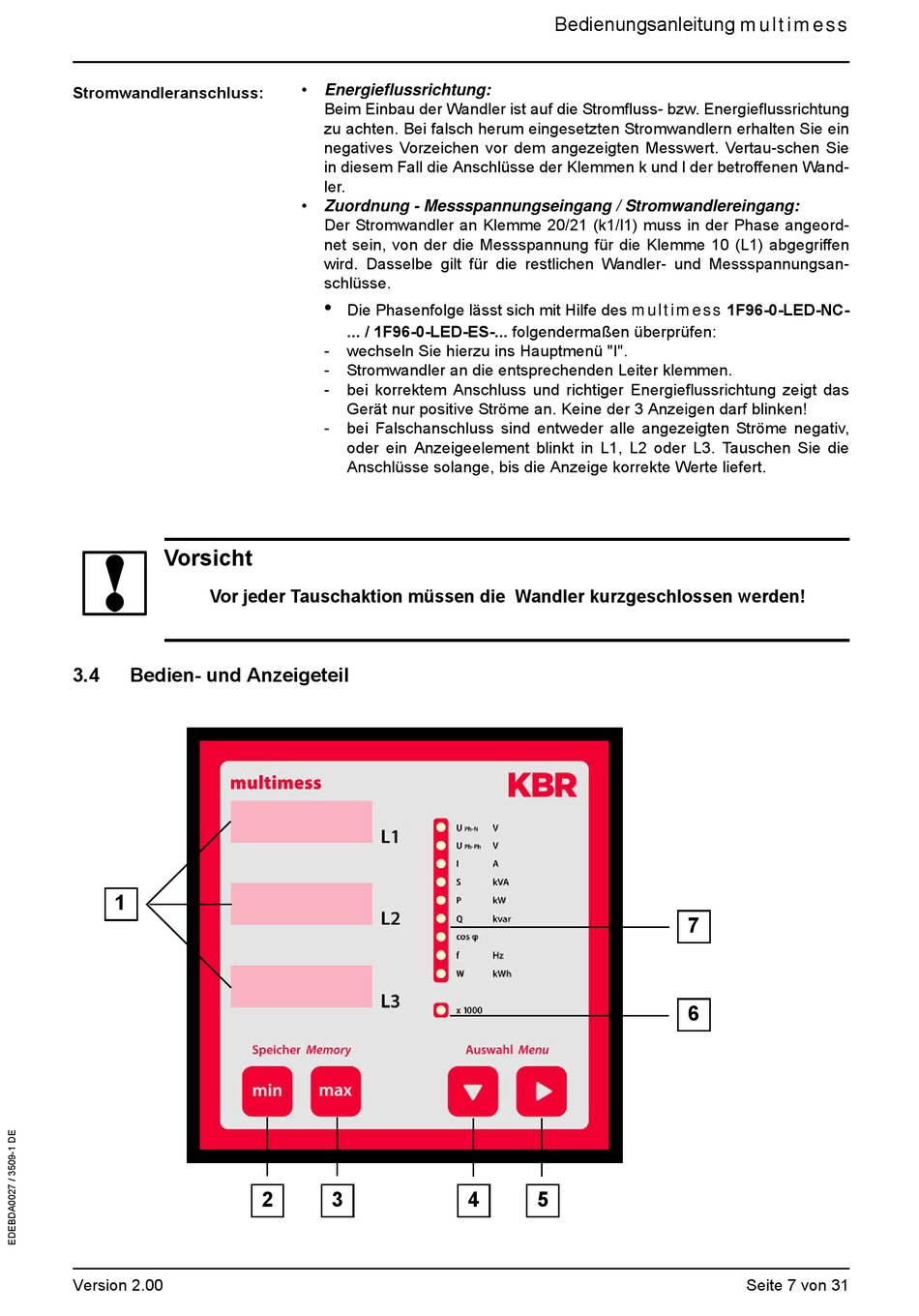

Stromwandleranschluss:
Vorsicht
A
Vor jeder Tauschaktion müssen die Wandler kurzgeschlossen werden!
3.4
Bedien- und Anzeigeteil
1
Version 2.00
•
Energieflussrichtung:
Beim Einbau der Wandler ist auf die Stromfluss- bzw. Energieflussrichtung
zu achten. Bei falsch herum eingesetzten Stromwandlern erhalten Sie ein
negatives Vorzeichen vor dem angezeigten Messwert. Vertau-schen Sie
in diesem Fall die Anschlüsse der Klemmen k und l der betroffenen Wand-
ler.
•
Zuordnung - Messspannungseingang / Stromwandlereingang:
Der Stromwandler an Klemme 20/21 (k1/l1) muss in der Phase angeord-
net sein, von der die Messspannung für die Klemme 10 (L1) abgegriffen
wird. Dasselbe gilt für die restlichen Wandler- und Messspannungsan-
schlüsse.
•
Die Phasenfolge lässt sich mit Hilfe des multimess 1F96-0-LED-NC-
... / 1F96-0-LED-ES-... folgendermaßen überprüfen:
-
wechseln Sie hierzu ins Hauptmenü "I".
-
Stromwandler an die entsprechenden Leiter klemmen.
-
bei korrektem Anschluss und richtiger Energieflussrichtung zeigt das
Gerät nur positive Ströme an. Keine der 3 Anzeigen darf blinken!
-
bei Falschanschluss sind entweder alle angezeigten Ströme negativ,
oder ein Anzeigeelement blinkt in L1, L2 oder L3. Tauschen Sie die
Anschlüsse solange, bis die Anzeige korrekte Werte liefert.
2
3
Bedienungsanleitung multimess
4
5
7
6
Seite 7 von 31
