7

INBETRIEBNAHME

de
7 Inbetriebnahme
7.1

Ausrichtung

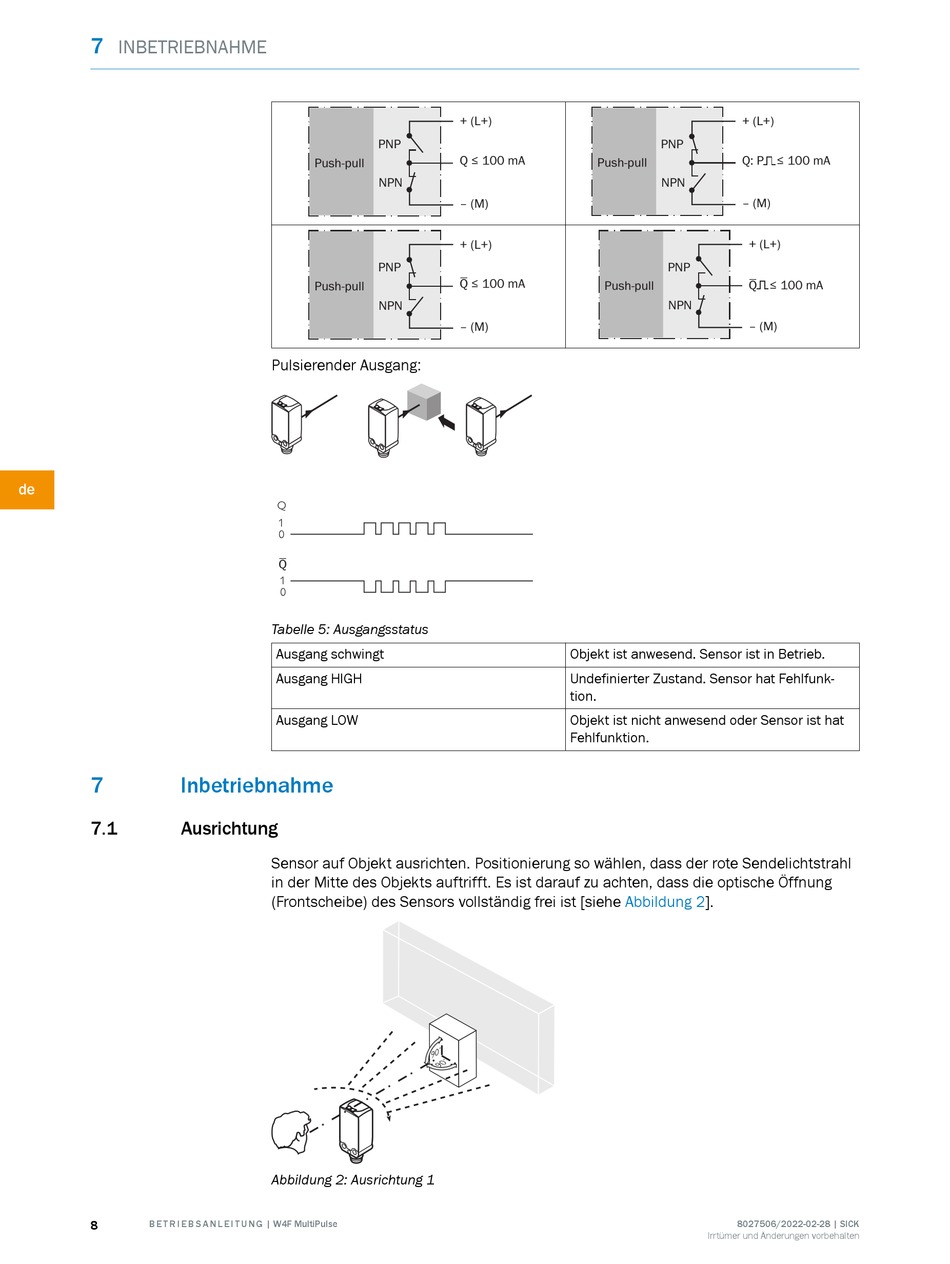

8 B E T R I E B S A N L E I T U N G | W4F MultiPulse
PNP
Push-pull
NPN
PNP
Push-pull
NPN
Pulsierender Ausgang:
Q
Tabelle 5: Ausgangsstatus
Ausgang schwingt
Ausgang HIGH
Ausgang LOW
Sensor auf Objekt ausrichten. Positionierung so wählen, dass der rote Sendelichtstrahl
in der Mitte des Objekts auftrifft. Es ist darauf zu achten, dass die optische Öffnung
(Frontscheibe) des Sensors vollständig frei ist [siehe
Abbildung 2: Ausrichtung 1
+ (L+)
Q ≤ 100 mA
Push-pull
‒ (M)
+ (L+)
Q ≤ 100 mA
Push-pull
‒ (M)
Objekt ist anwesend. Sensor ist in Betrieb.
Undefinierter Zustand. Sensor hat Fehlfunk‐
tion.
Objekt ist nicht anwesend oder Sensor ist hat
Fehlfunktion.
Abbildung
+ (L+)
PNP
Q: P ≤ 100 mA
NPN
‒ (M)
+ (L+)
PNP
Q ≤ 100 mA
NPN
‒ (M)
2].
