Технические Характеристики - SICK W4F MultiPulse Betriebsanleitung

11
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ru
138 Р У К О В О Д С Т В О П О Э К С П Л У А Т А Ц И И | W4F MultiPulse
Резьбовое крепежное отверстие
4
М3
Соединение
5
Зелёный светодиод: напряжение
6
питания включено
СД желтый: состояние приема
7
света
Поворотно-нажимной элемент /
8
Потенциометр / Кнопка обучения:
настройка расстояния срабатыва‐
ния
16
3
1
2
4
Ø 6,8
9

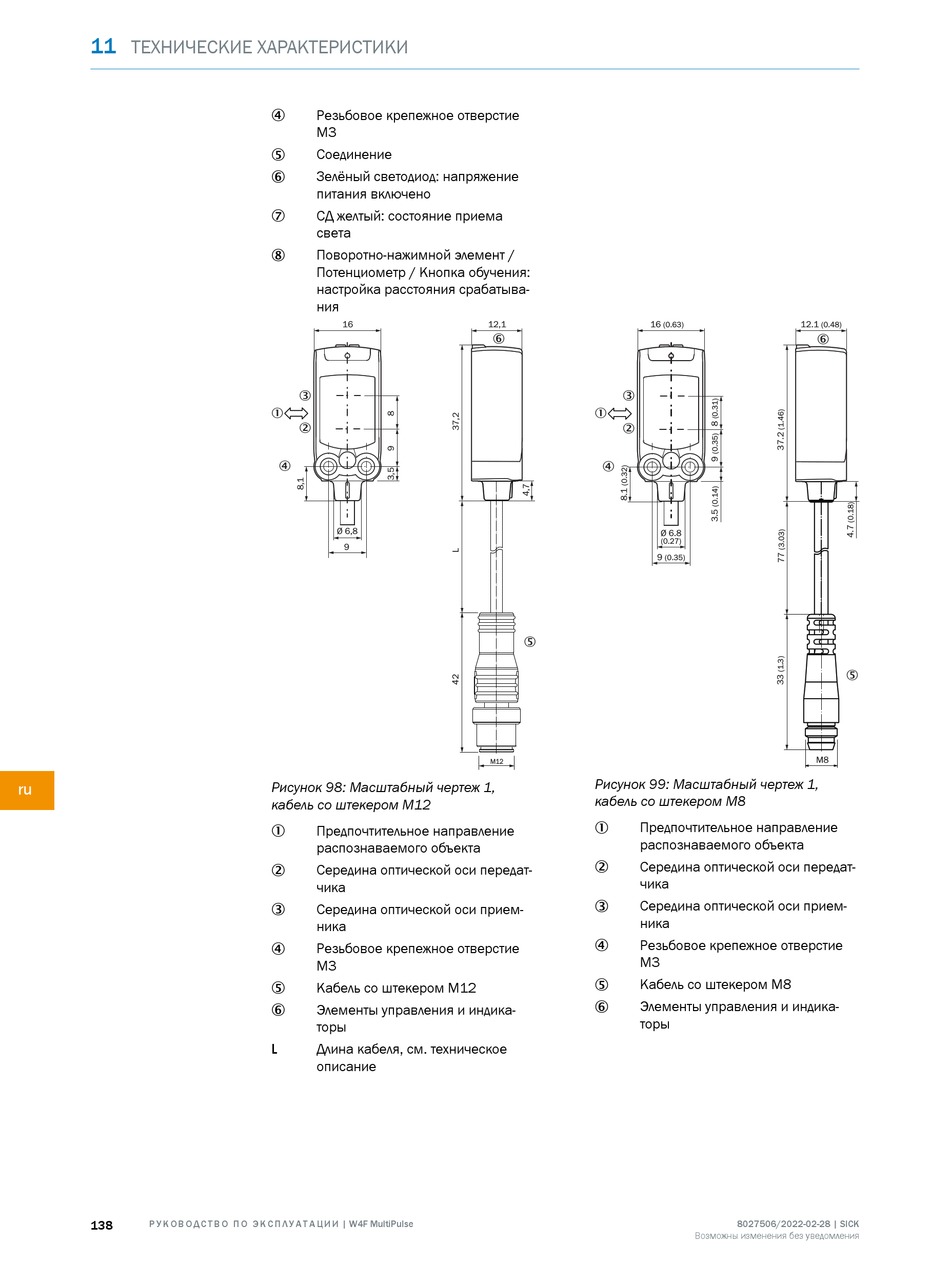

Рисунок 98: Масштабный чертеж 1,
кабель со штекером M12
Предпочтительное направление
1
распознаваемого объекта
Середина оптической оси передат‐
2
чика
Середина оптической оси прием‐
3
ника
Резьбовое крепежное отверстие
4
М3
Кабель со штекером M12
5
Элементы управления и индика‐
6
торы
L Длина кабеля, см. техническое
описание
12,1 16
(0.63)
6
3
1
2
4
Ø 6.8
(0.27)
9
(0.35)
5
M12
Рисунок 99: Масштабный чертеж 1,
кабель со штекером M8
Предпочтительное направление
1
распознаваемого объекта
Середина оптической оси передат‐
2
чика
Середина оптической оси прием‐
3
ника
Резьбовое крепежное отверстие
4
М3
Кабель со штекером M8
5
Элементы управления и индика‐
6
торы
12.1
(0.48)
6
5
M8
8027506/2022-02-28 | SICK
Возможны изменения без уведомления
