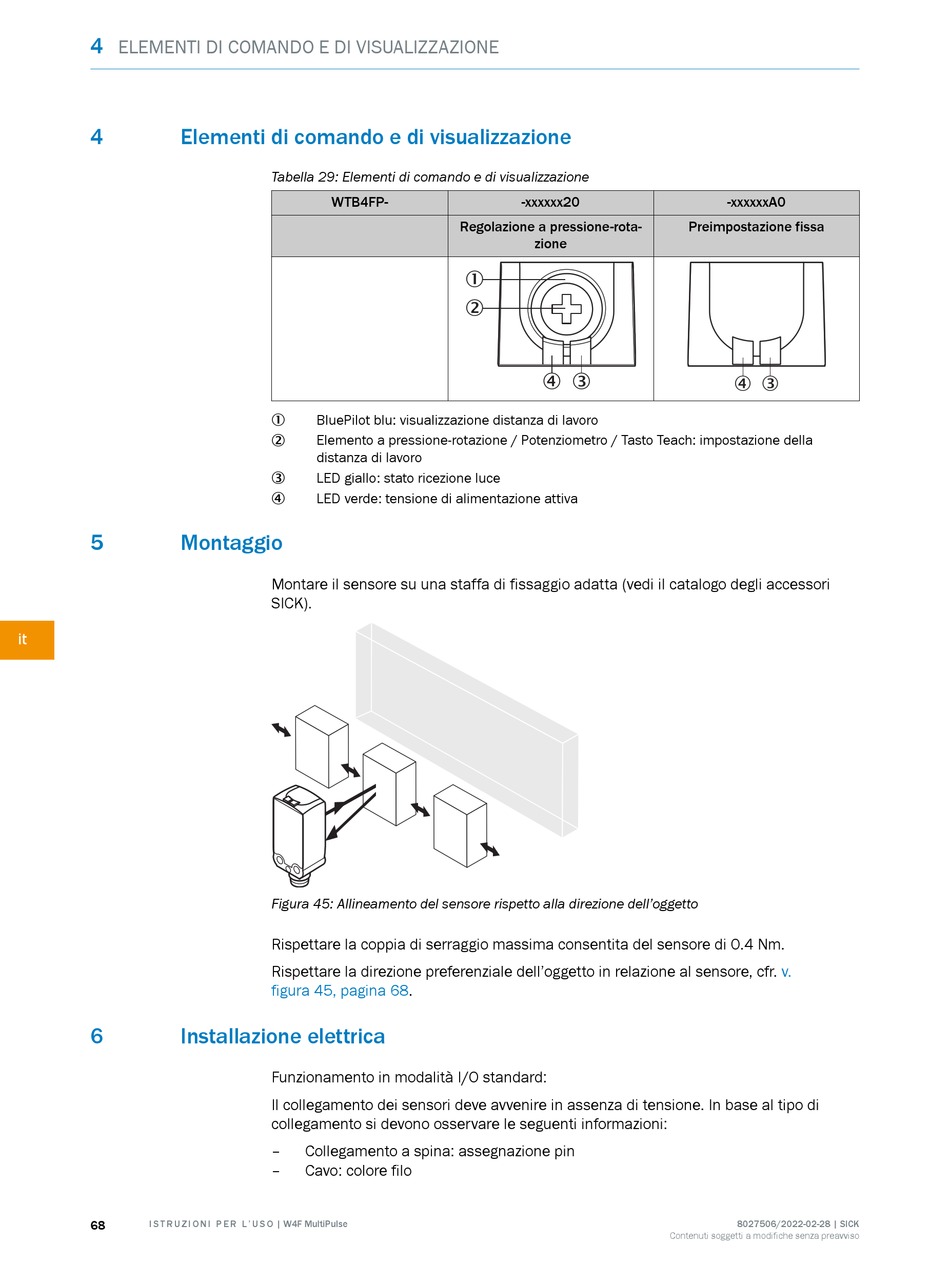

ELEMENTI DI COMANDO E DI VISUALIZZAZIONE

4 Elementi di comando e di visualizzazione
5

Montaggio

it
6

Installazione elettrica

68 I S T R U Z I O N I P E R L ' U S O | W4F MultiPulse
Tabella 29: Elementi di comando e di visualizzazione
WTB4FP-
BluePilot blu: visualizzazione distanza di lavoro
1
Elemento a pressione-rotazione / Potenziometro / Tasto Teach: impostazione della
2
distanza di lavoro
LED giallo: stato ricezione luce
3
LED verde: tensione di alimentazione attiva
4
Montare il sensore su una staffa di fissaggio adatta (vedi il catalogo degli accessori
SICK).
Figura 45: Allineamento del sensore rispetto alla direzione dell'oggetto
Rispettare la coppia di serraggio massima consentita del sensore di 0.4 Nm.
Rispettare la direzione preferenziale dell'oggetto in relazione al sensore, cfr.
figura 45, pagina 68.
Funzionamento in modalità I/O standard:
Il collegamento dei sensori deve avvenire in assenza di tensione. In base al tipo di
collegamento si devono osservare le seguenti informazioni:
– Collegamento a spina: assegnazione pin
– Cavo: colore filo
-xxxxxx20
Regolazione a pressione-rota‐
zione
1
2
4 3
-xxxxxxA0
Preimpostazione fissa
4 3
v.
