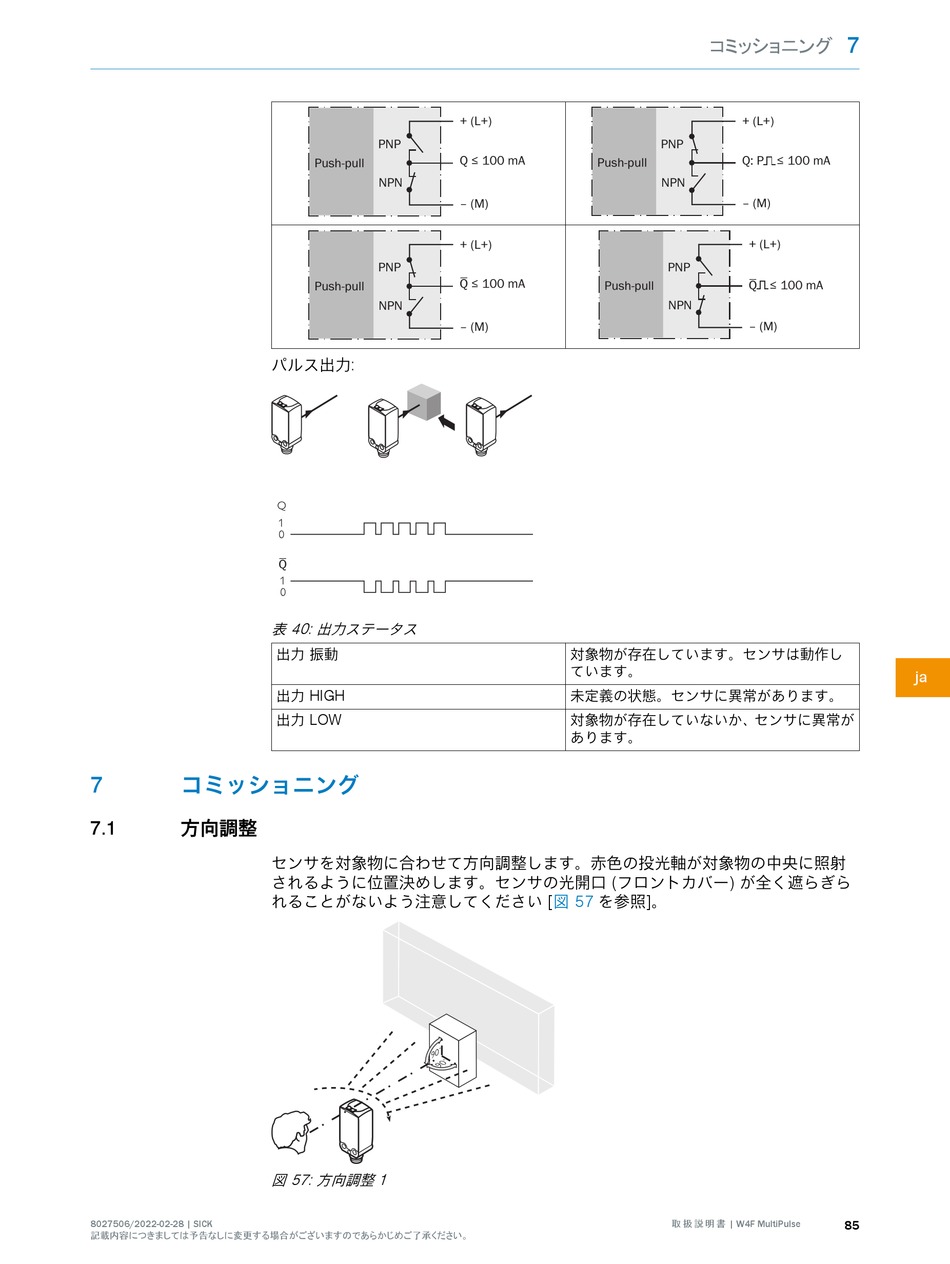

コミッショニング; 方向調整 - SICK W4F MultiPulse Betriebsanleitung

7 コミッショニング
7.1 方向調整
8027506/2022-02-28 | SICK
記載内容につきましては予告なしに変更する場合がございますのであらかじめご了承ください。
PNP
Push-pull
NPN
PNP
Push-pull
NPN
パルス出力:
Q
表 40: 出力ステータス
出力 振動
出力 HIGH
出力 LOW
センサを対象物に合わせて方向調整します。赤色の投光軸が対象物の中央に照射
されるように位置決めします。センサの光開口 (フロントカバー) が全く遮らぎら
れることがないよう注意してください
図 57: 方向調整 1
+ (L+)
Q ≤ 100 mA
Push-pull
‒ (M)
+ (L+)
Q ≤ 100 mA
Push-pull
‒ (M)
対象物が存在しています。センサは動作し
ています。
未定義の状態。センサに異常があります。
対象物が存在していないか、センサに異常が
あります。
[図 57 を参照]。
コミッショニング
+ (L+)
PNP
Q: P ≤ 100 mA
NPN
‒ (M)
+ (L+)
PNP
Q ≤ 100 mA
NPN
‒ (M)
