MISE EN SERVICE

fr
7 Mise en service
7.1

Alignement

54 N O T I C E D ' I N S T R U C T I O N S | W4F MultiPulse
PNP
Push-pull
NPN
PNP
Push-pull
NPN
Sortie pulsée
Q
Tableau 26: État de sortie
La sortie vibre
Sortie HIGH
Sortie LOW
Aligner le capteur sur l'objet. Choisir la position de sorte que le faisceau lumineux émis
rouge touche l'objet en plein centre. S'assurer que l'ouverture optique (vitre frontale) du
capteur est complètement dégagée [voir

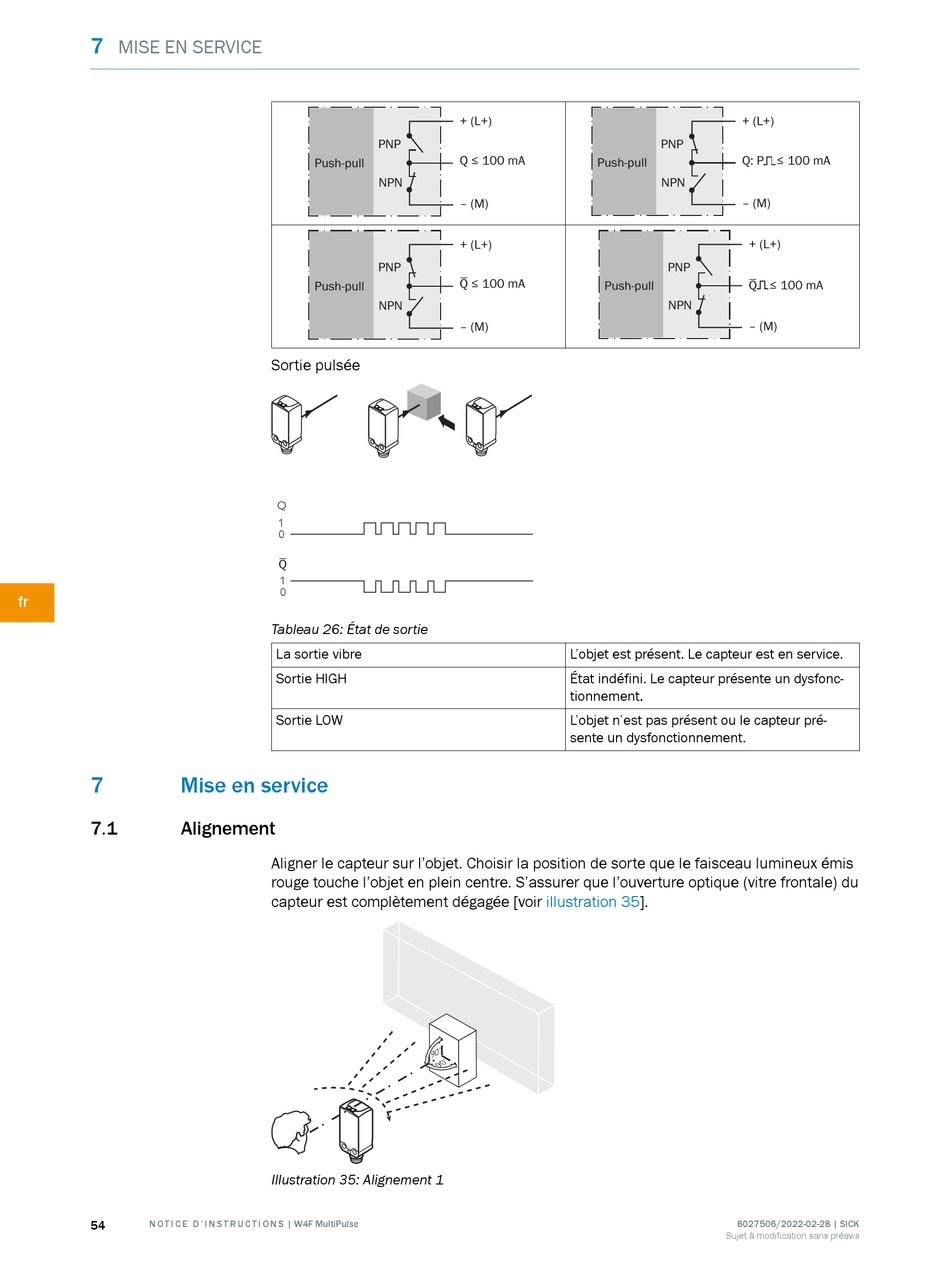

Illustration 35: Alignement 1
+ (L+)
Q ≤ 100 mA
Push-pull
‒ (M)
+ (L+)
Q ≤ 100 mA
Push-pull
‒ (M)
L'objet est présent. Le capteur est en service.
État indéfini. Le capteur présente un dysfonc‐
tionnement.
L'objet n'est pas présent ou le capteur pré‐
sente un dysfonctionnement.
illustration 35].
+ (L+)
PNP
Q: P ≤ 100 mA
NPN
‒ (M)
+ (L+)
PNP
Q ≤ 100 mA
NPN
‒ (M)
