ВВОД В ЭКСПЛУАТАЦИЮ
7 Ввод в эксплуатацию
ru
7.1 Выравнивание
130 Р У К О В О Д С Т В О П О Э К С П Л У А Т А Ц И И | W4F MultiPulse
PNP
Push-pull
NPN
PNP
Push-pull
NPN
Пульсирующий выход:
Q
Таблица 61: Статус выхода
Выход вибрирует
Выход ВЫСОКИЙ (HIGH)
Выход НИЗКИЙ (LOW)

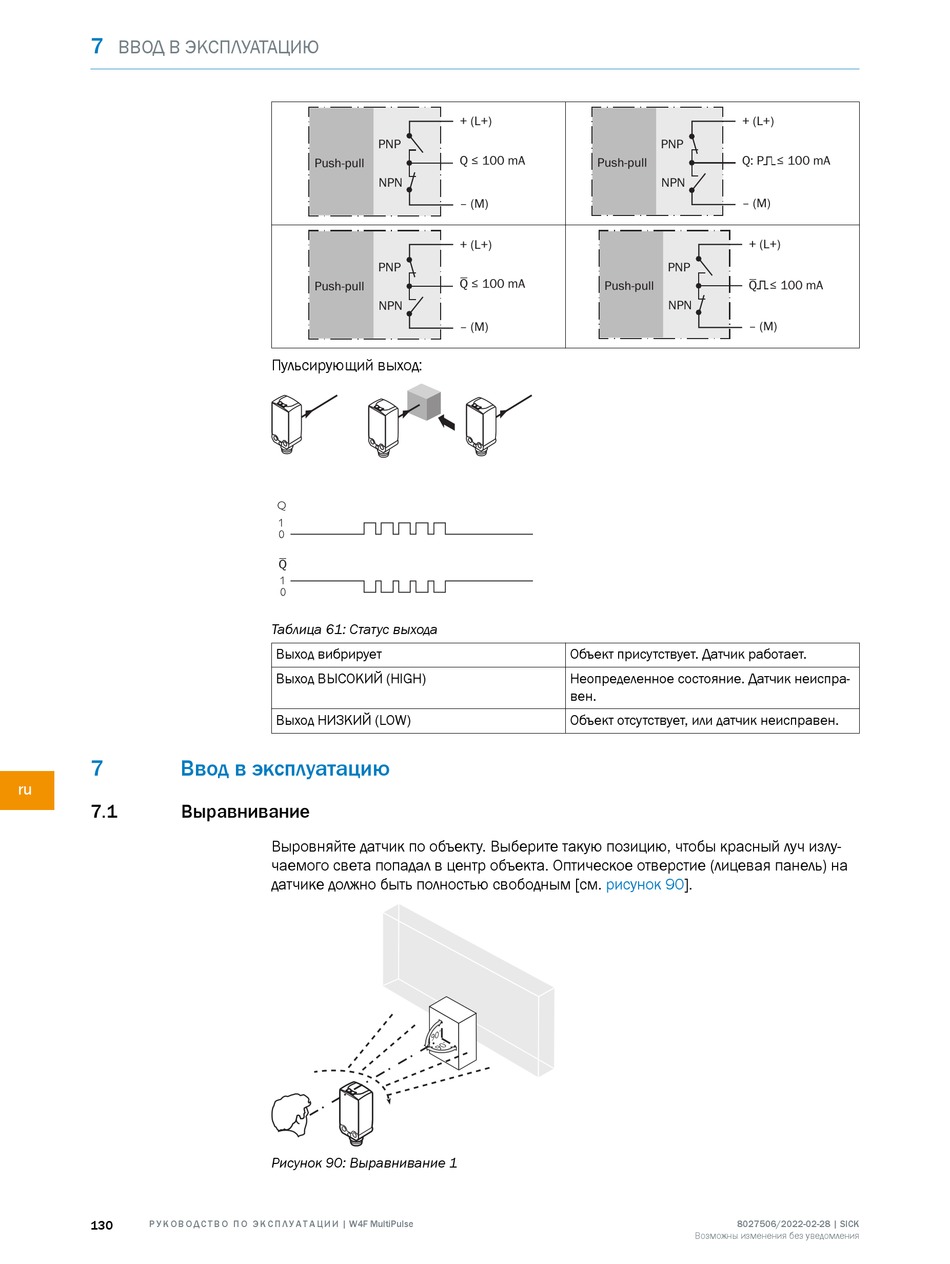

Выровняйте датчик по объекту. Выберите такую позицию, чтобы красный луч излу‐
чаемого света попадал в центр объекта. Оптическое отверстие (лицевая панель) на
датчике должно быть полностью свободным [см.
Рисунок 90: Выравнивание 1
+ (L+)
Q ≤ 100 mA
Push-pull
‒ (M)
+ (L+)
Q ≤ 100 mA
Push-pull
‒ (M)
Объект присутствует. Датчик работает.
Неопределенное состояние. Датчик неиспра‐
вен.
Объект отсутствует, или датчик неисправен.
рисунок
+ (L+)
PNP
Q: P ≤ 100 mA
NPN
‒ (M)
+ (L+)
PNP
Q ≤ 100 mA
NPN
‒ (M)
90].
