11
DATOS TÉCNICOS
es
11.3

Estructura de los datos de proceso

46 I N S T R U C C I O N E S D E U S O | W4F MultiPulse
16
3
1
2
4
Ø 6,8
9

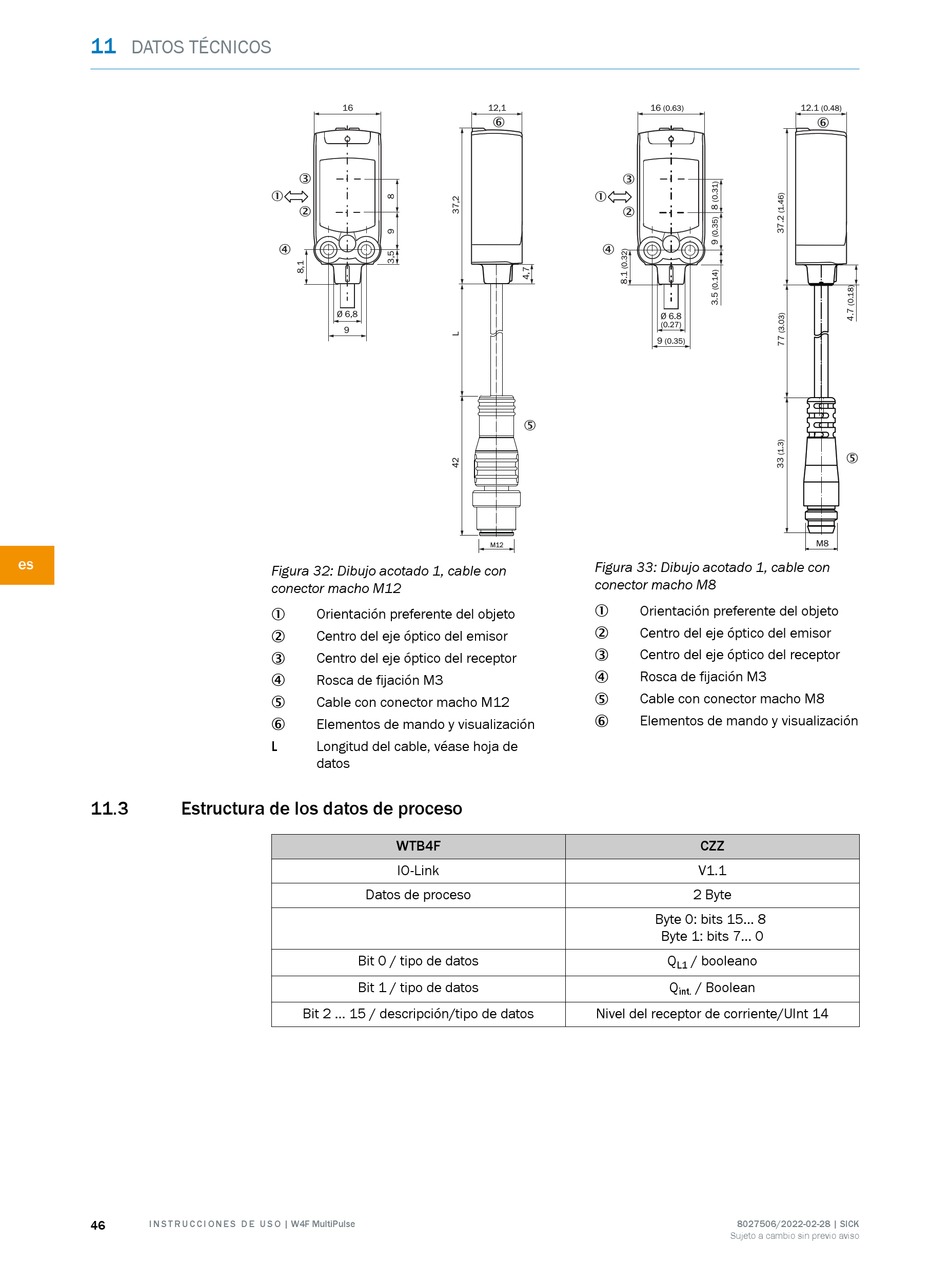

Figura 32: Dibujo acotado 1, cable con
conector macho M12
Orientación preferente del objeto
1
Centro del eje óptico del emisor
2
Centro del eje óptico del receptor
3
Rosca de fijación M3
4
Cable con conector macho M12
5
Elementos de mando y visualización
6
L Longitud del cable, véase hoja de
datos
WTB4F
IO-Link
Datos de proceso
Bit 0 / tipo de datos
Bit 1 / tipo de datos
Bit 2 ... 15 / descripción/tipo de datos
12,1 16
(0.63)
6
3
1
2
4
Ø 6.8
(0.27)
9
(0.35)
5
M12
Figura 33: Dibujo acotado 1, cable con
conector macho M8
Orientación preferente del objeto
1
Centro del eje óptico del emisor
2
Centro del eje óptico del receptor
3
Rosca de fijación M3
4
Cable con conector macho M8
5
Elementos de mando y visualización
6
Byte 0: bits 15... 8
Byte 1: bits 7... 0
Q
Nivel del receptor de corriente/UInt 14
12.1
(0.48)
6
5
M8
CZZ
V1.1
2 Byte
/ booleano
L1
Q / Boolean
int.
