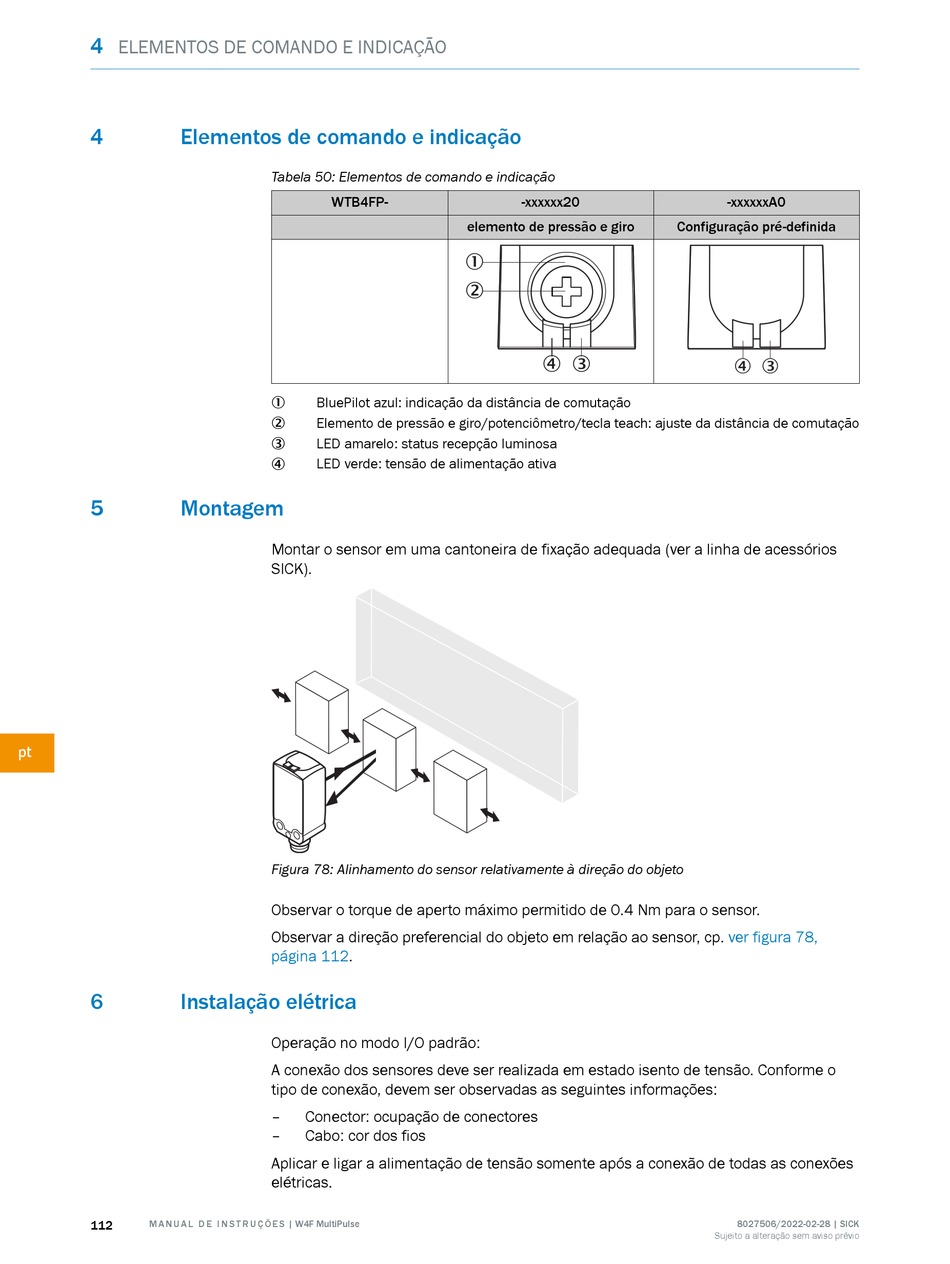

Elementos De Comando E Indicação; Instalação Elétrica - SICK W4F MultiPulse Betriebsanleitung

4
ELEMENTOS DE COMANDO E INDICAÇÃO
4 Elementos de comando e indicação
5 Montagem
pt
6 Instalação elétrica
112 M A N U A L D E I N S T R U Ç Õ E S | W4F MultiPulse
Tabela 50: Elementos de comando e indicação
WTB4FP-
BluePilot azul: indicação da distância de comutação
1
Elemento de pressão e giro/potenciômetro/tecla teach: ajuste da distância de comutação
2
LED amarelo: status recepção luminosa
3
LED verde: tensão de alimentação ativa
4
Montar o sensor em uma cantoneira de fixação adequada (ver a linha de acessórios
SICK).
Figura 78: Alinhamento do sensor relativamente à direção do objeto
Observar o torque de aperto máximo permitido de 0.4 Nm para o sensor.
Observar a direção preferencial do objeto em relação ao sensor, cp.
página 112.
Operação no modo I/O padrão:
A conexão dos sensores deve ser realizada em estado isento de tensão. Conforme o
tipo de conexão, devem ser observadas as seguintes informações:
– Conector: ocupação de conectores
– Cabo: cor dos fios
Aplicar e ligar a alimentação de tensão somente após a conexão de todas as conexões
elétricas.
-xxxxxx20
elemento de pressão e giro
1
2
4 3
-xxxxxxA0
Configuração pré-definida
4 3
ver figura 78,
8027506/2022-02-28 | SICK
Sujeito a alteração sem aviso prévio
