5
安装
5 安装
6 电气安装
zh

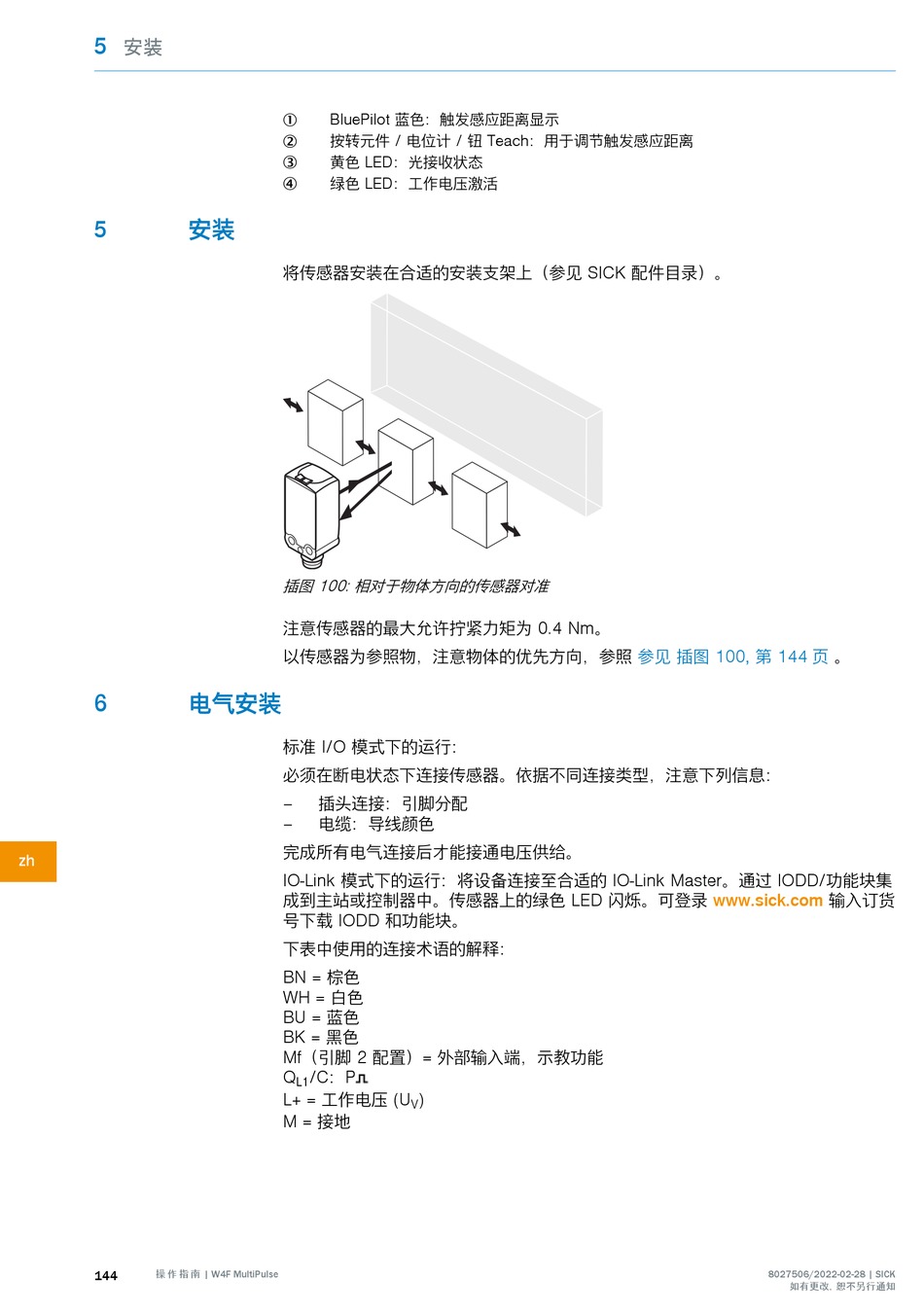

144 操 作 指 南 | W4F MultiPulse
BluePilot 蓝色：触发感应距离显示
1
按转元件 / 电位计 / 钮 Teach：用于调节触发感应距离
2
黄色 LED：光接收状态
3
绿色 LED：工作电压激活
4
将传感器安装在合适的安装支架上（参见 SICK 配件目录）。
插图 100: 相对于物体方向的传感器对准
注意传感器的最大允许拧紧力矩为 0.4 Nm。
以传感器为参照物，注意物体的优先方向，参照
标准 I/O 模式下的运行：
必须在断电状态下连接传感器。依据不同连接类型，注意下列信息：
– 插头连接：引脚分配
– 电缆：导线颜色
完成所有电气连接后才能接通电压供给。
IO-Link 模式下的运行：将设备连接至合适的 IO-Link Master。通过 IODD/功能块集
成到主站或控制器中。传感器上的绿色 LED 闪烁。可登录
号下载 IODD 和功能块。
下表中使用的连接术语的解释：
BN = 棕色
WH = 白色
BU = 蓝色
BK = 黑色
Mf（引脚 2 配置）= 外部输入端，示教功能
Q /C：P
L1
L+ = 工作电压 (U )
V
M = 接地
参见 插图 100, 第 144 页
www.sick.com
8027506/2022-02-28 | SICK
如有更改，恕不另行通知
。
