7

PUESTA EN MARCHA

es
7 Puesta en marcha
7.1 Alineación

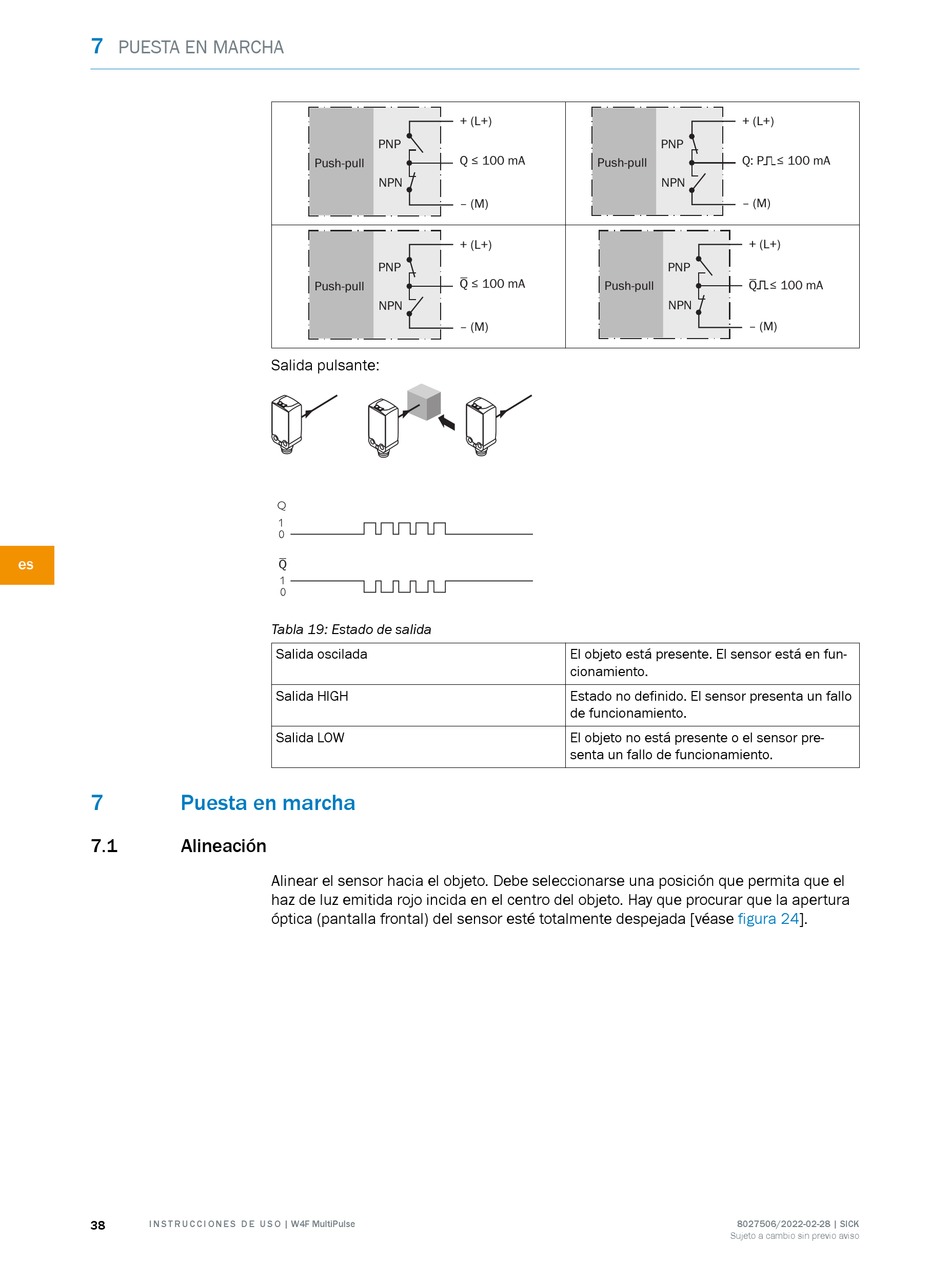

38 I N S T R U C C I O N E S D E U S O | W4F MultiPulse
PNP
Push-pull
NPN
PNP
Push-pull
NPN
Salida pulsante:
Q
Tabla 19: Estado de salida
Salida oscilada
Salida HIGH
Salida LOW
Alinear el sensor hacia el objeto. Debe seleccionarse una posición que permita que el
haz de luz emitida rojo incida en el centro del objeto. Hay que procurar que la apertura
óptica (pantalla frontal) del sensor esté totalmente despejada [véase
+ (L+)
Q ≤ 100 mA
Push-pull
‒ (M)
+ (L+)
Q ≤ 100 mA
Push-pull
‒ (M)
El objeto está presente. El sensor está en fun‐
cionamiento.
Estado no definido. El sensor presenta un fallo
de funcionamiento.
El objeto no está presente o el sensor pre‐
senta un fallo de funcionamiento.
+ (L+)
PNP
Q: P ≤ 100 mA
NPN
‒ (M)
+ (L+)
PNP
Q ≤ 100 mA
NPN
‒ (M)
figura 24].
8027506/2022-02-28 | SICK
Sujeto a cambio sin previo aviso
