BEDIEN- UND ANZEIGEELEMENTE

4 Bedien- und Anzeigeelemente
de
5

Montage

6

Elektrische Installation

6 B E T R I E B S A N L E I T U N G | W4F MultiPulse

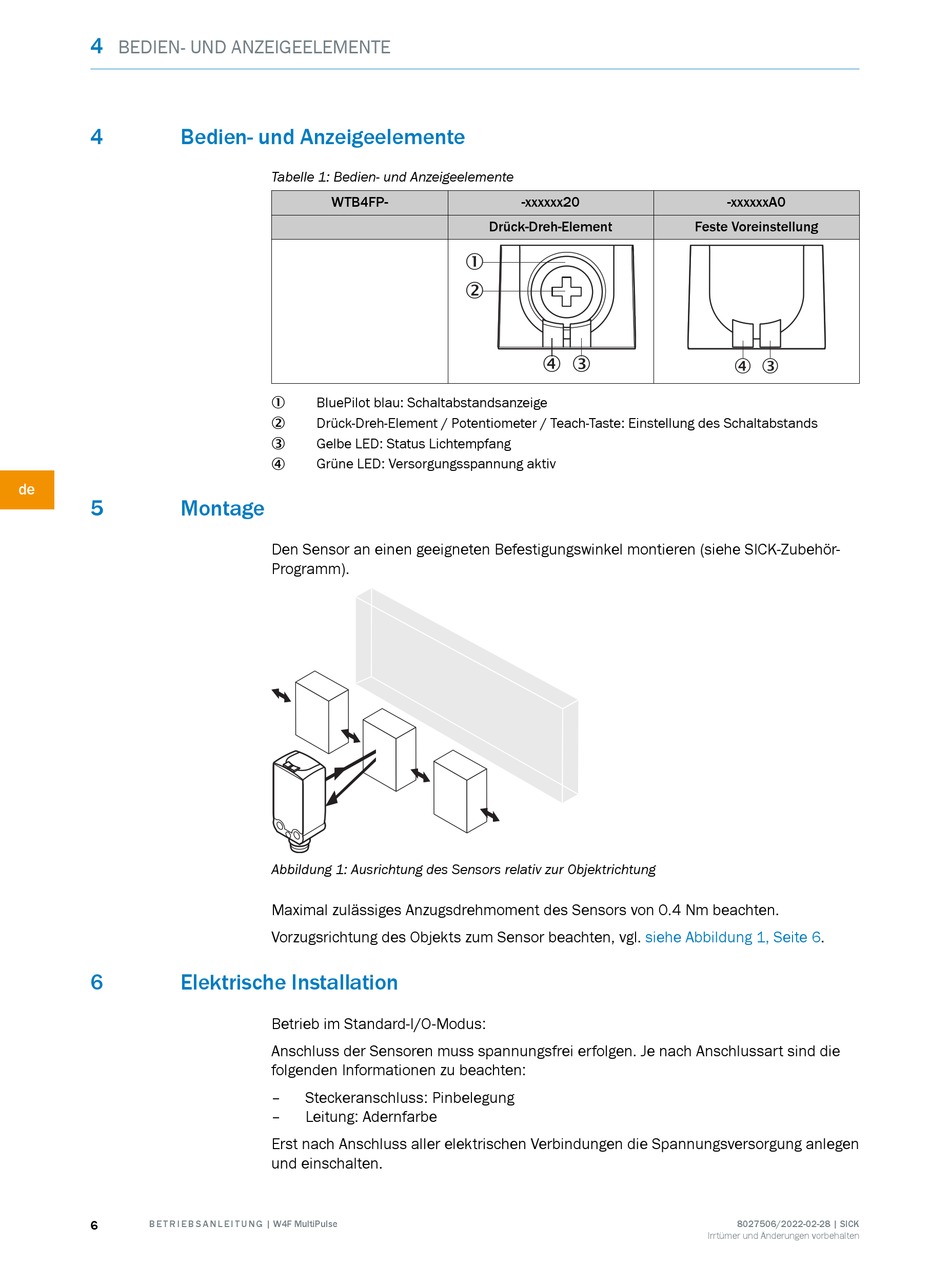

Tabelle 1: Bedien- und Anzeigeelemente
WTB4FP-
BluePilot blau: Schaltabstandsanzeige
1
Drück-Dreh-Element / Potentiometer / Teach-Taste: Einstellung des Schaltabstands
2
Gelbe LED: Status Lichtempfang
3
Grüne LED: Versorgungsspannung aktiv
4
Den Sensor an einen geeigneten Befestigungswinkel montieren (siehe SICK-Zubehör-
Programm).
Abbildung 1: Ausrichtung des Sensors relativ zur Objektrichtung
Maximal zulässiges Anzugsdrehmoment des Sensors von 0.4 Nm beachten.
Vorzugsrichtung des Objekts zum Sensor beachten, vgl.
Betrieb im Standard-I/O-Modus:
Anschluss der Sensoren muss spannungsfrei erfolgen. Je nach Anschlussart sind die
folgenden Informationen zu beachten:
– Steckeranschluss: Pinbelegung
– Leitung: Adernfarbe
Erst nach Anschluss aller elektrischen Verbindungen die Spannungsversorgung anlegen
und einschalten.
-xxxxxx20
Drück-Dreh-Element
1
2
4 3
-xxxxxxA0
Feste Voreinstellung
4 3
siehe Abbildung 1, Seite 6.
