7

MESSA IN FUNZIONE

it

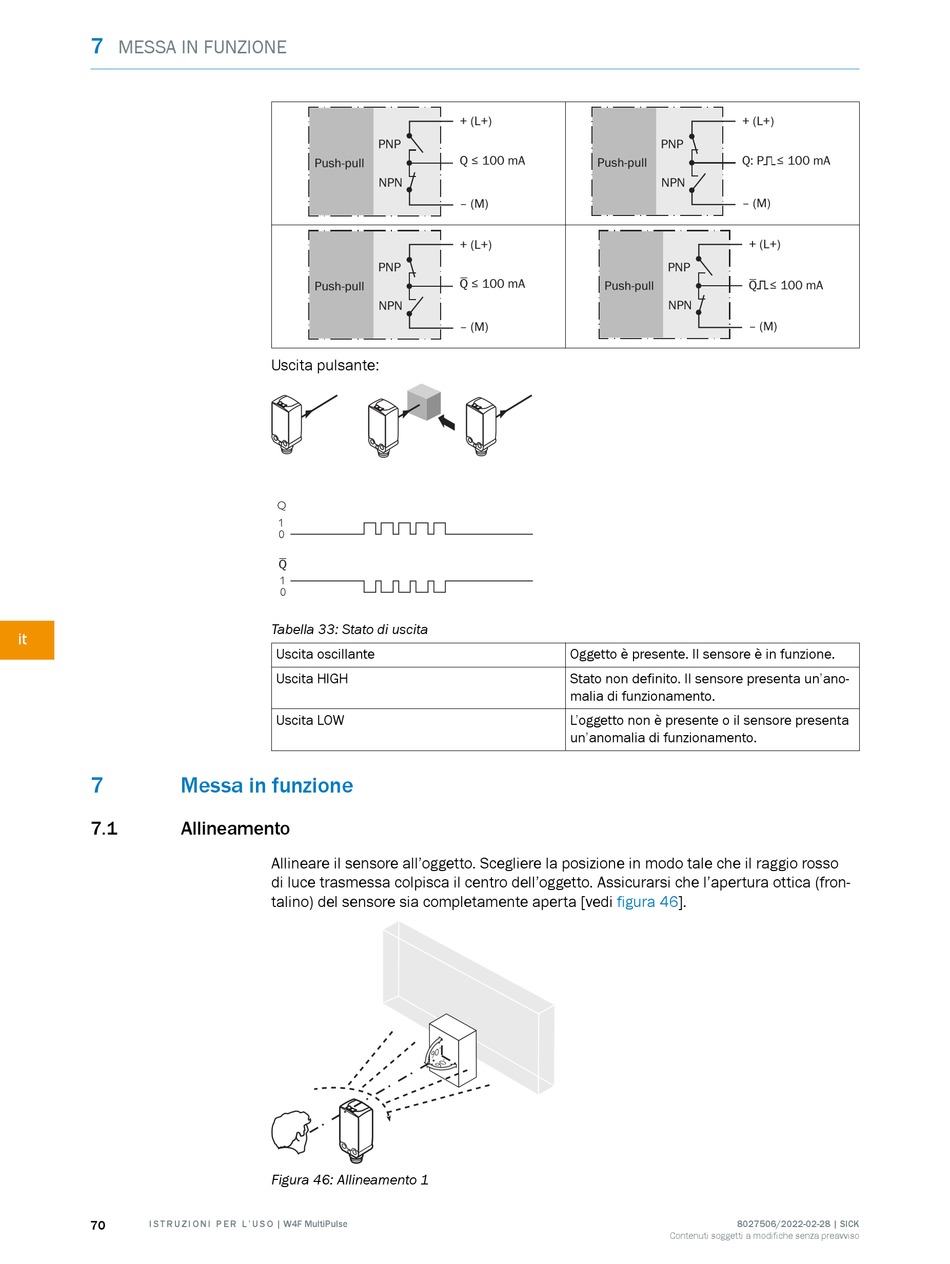

7 Messa in funzione
7.1

Allineamento

70 I S T R U Z I O N I P E R L ' U S O | W4F MultiPulse
PNP
Push-pull
NPN
PNP
Push-pull
NPN
Uscita pulsante:
Q
Tabella 33: Stato di uscita
Uscita oscillante
Uscita HIGH
Uscita LOW
Allineare il sensore all'oggetto. Scegliere la posizione in modo tale che il raggio rosso
di luce trasmessa colpisca il centro dell'oggetto. Assicurarsi che l'apertura ottica (fron‐
talino) del sensore sia completamente aperta [vedi
Figura 46: Allineamento 1
+ (L+)
Q ≤ 100 mA
Push-pull
‒ (M)
+ (L+)
Q ≤ 100 mA
Push-pull
‒ (M)
Oggetto è presente. Il sensore è in funzione.
Stato non definito. Il sensore presenta un'ano‐
malia di funzionamento.
L'oggetto non è presente o il sensore presenta
un'anomalia di funzionamento.
figura
+ (L+)
PNP
Q: P ≤ 100 mA
NPN
‒ (M)
+ (L+)
PNP
Q ≤ 100 mA
NPN
‒ (M)
46].
