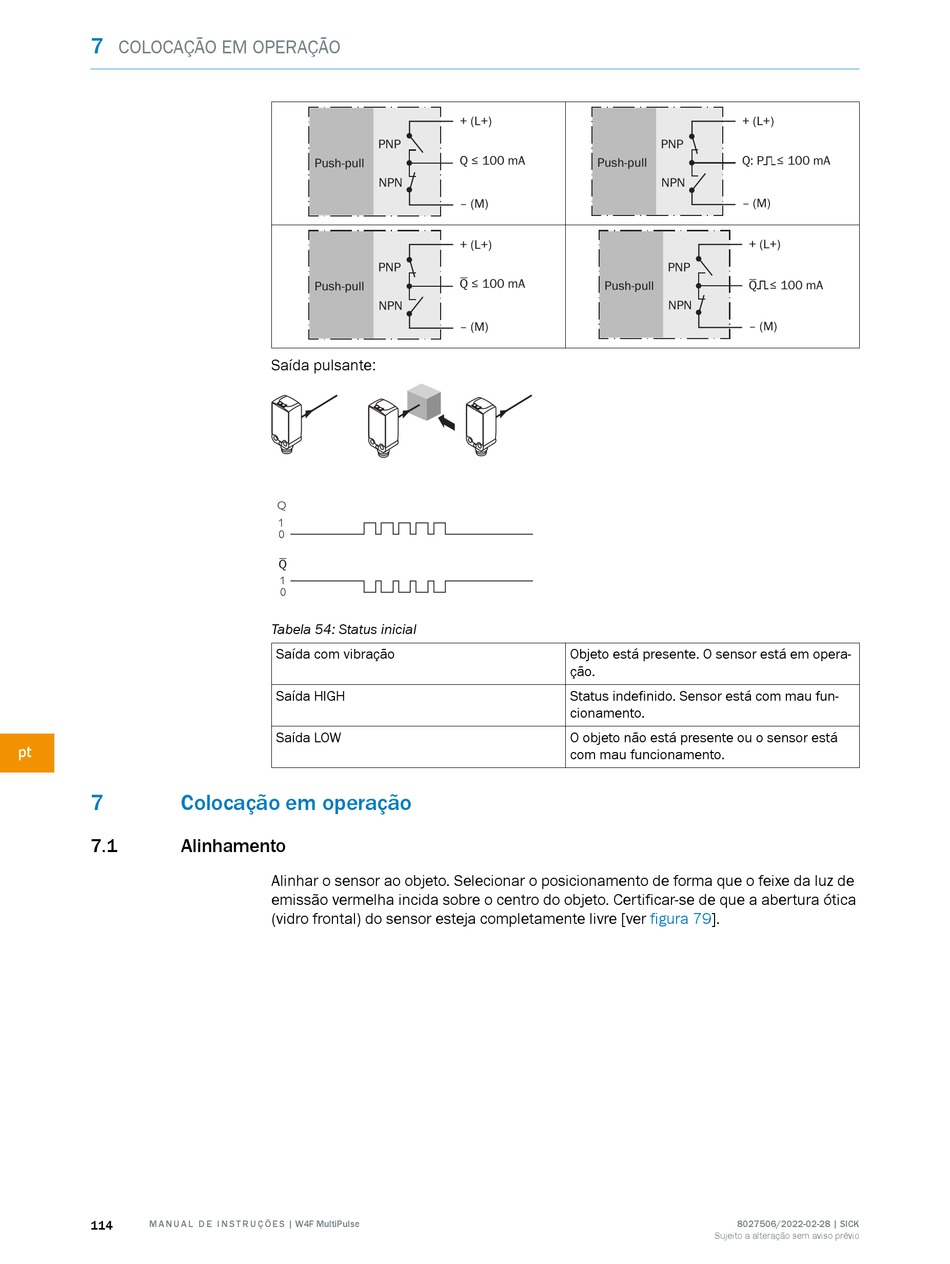

Colocação Em Operação - SICK W4F MultiPulse Betriebsanleitung

7
COLOCAÇÃO EM OPERAÇÃO
pt
7 Colocação em operação
7.1 Alinhamento
114 M A N U A L D E I N S T R U Ç Õ E S | W4F MultiPulse
PNP
Push-pull
NPN
PNP
Push-pull
NPN
Saída pulsante:
Q
Tabela 54: Status inicial
Saída com vibração
Saída HIGH
Saída LOW
Alinhar o sensor ao objeto. Selecionar o posicionamento de forma que o feixe da luz de
emissão vermelha incida sobre o centro do objeto. Certificar-se de que a abertura ótica
(vidro frontal) do sensor esteja completamente livre [ver
+ (L+)
Q ≤ 100 mA
Push-pull
‒ (M)
+ (L+)
Q ≤ 100 mA
Push-pull
‒ (M)
Objeto está presente. O sensor está em opera‐
ção.
Status indefinido. Sensor está com mau fun‐
cionamento.
O objeto não está presente ou o sensor está
com mau funcionamento.
+ (L+)
PNP
Q: P ≤ 100 mA
NPN
‒ (M)
+ (L+)
PNP
Q ≤ 100 mA
NPN
‒ (M)
figura 79].
