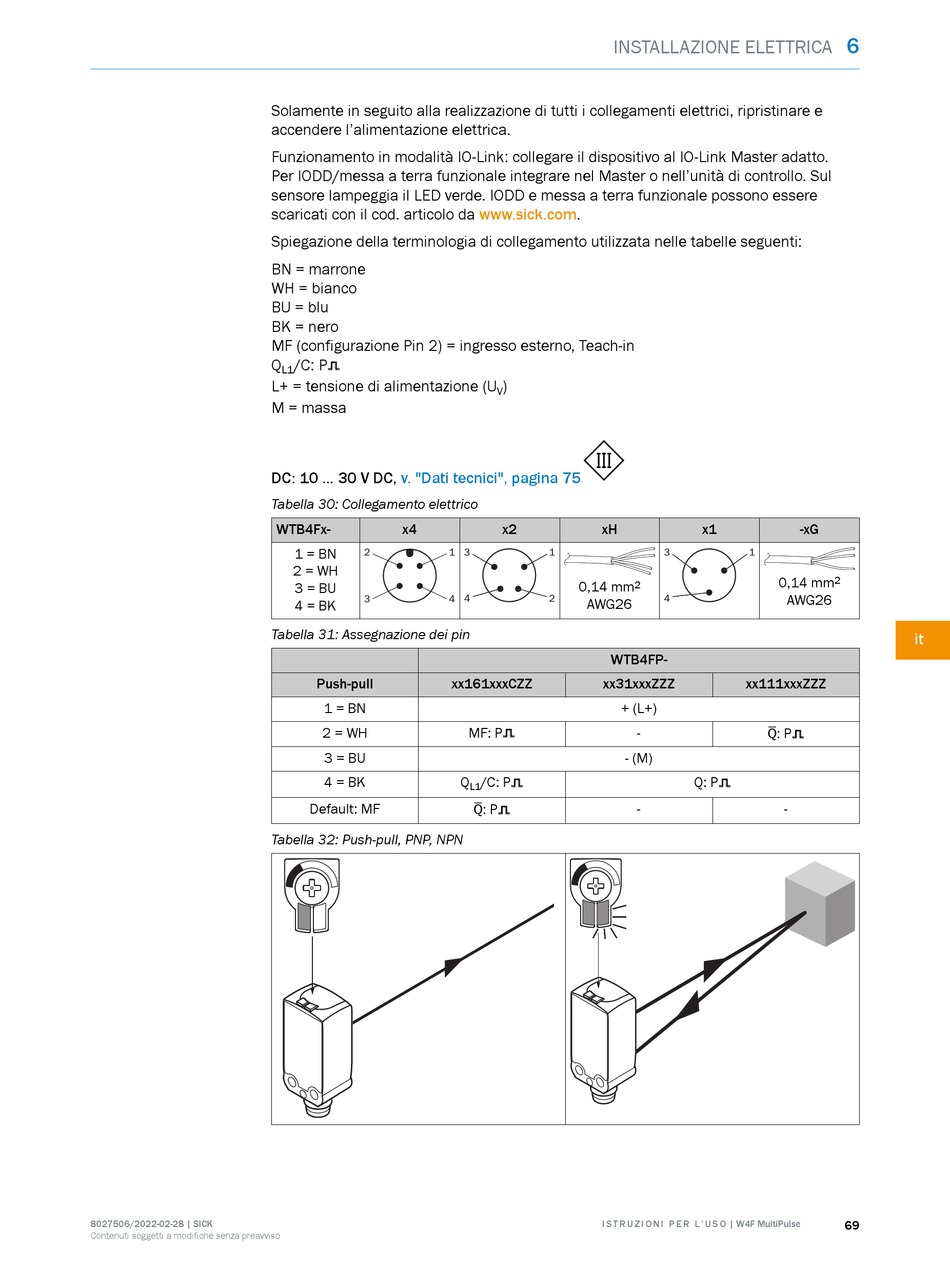

Solamente in seguito alla realizzazione di tutti i collegamenti elettrici, ripristinare e
accendere l'alimentazione elettrica.
Funzionamento in modalità IO-Link: collegare il dispositivo al IO-Link Master adatto.
Per IODD/messa a terra funzionale integrare nel Master o nell'unità di controllo. Sul
sensore lampeggia il LED verde. IODD e messa a terra funzionale possono essere
scaricati con il cod. articolo da www.sick.com.
Spiegazione della terminologia di collegamento utilizzata nelle tabelle seguenti:
BN = marrone
WH = bianco
BU = blu
BK = nero
MF (configurazione Pin 2) = ingresso esterno, Teach-in
Q
/C: P
L1
L+ = tensione di alimentazione (U
M = massa
DC: 10 ... 30 V DC,
v. "Dati tecnici", pagina 75
Tabella 30: Collegamento elettrico
WTB4Fx-
x4
1 = BN
2
1
2 = WH
3 = BU
3
4
4 = BK
Tabella 31: Assegnazione dei pin
Push-pull
1 = BN
2 = WH
3 = BU
4 = BK
Default: MF
Tabella 32: Push-pull, PNP, NPN
INSTALLAZIONE ELETTRICA
)
V
x2
xH
3
1
0,14 mm
4
2
AWG26
WTB4FP-
xx161xxxCZZ
xx31xxxZZZ
+ (L+)
MF: P
- (M)
Q
/C: P
L1
Q: P
I S T R U Z I O N I P E R L ' U S O | W4F MultiPulse
x1
-xG
3
1
0,14 mm
2
AWG26
4
xx111xxxZZZ
-
Q: P
Q: P
-
-
