7.2 Vérification des conditions d'utilisation
8027506/2022-02-28 | SICK
Sujet à modification sans préavis

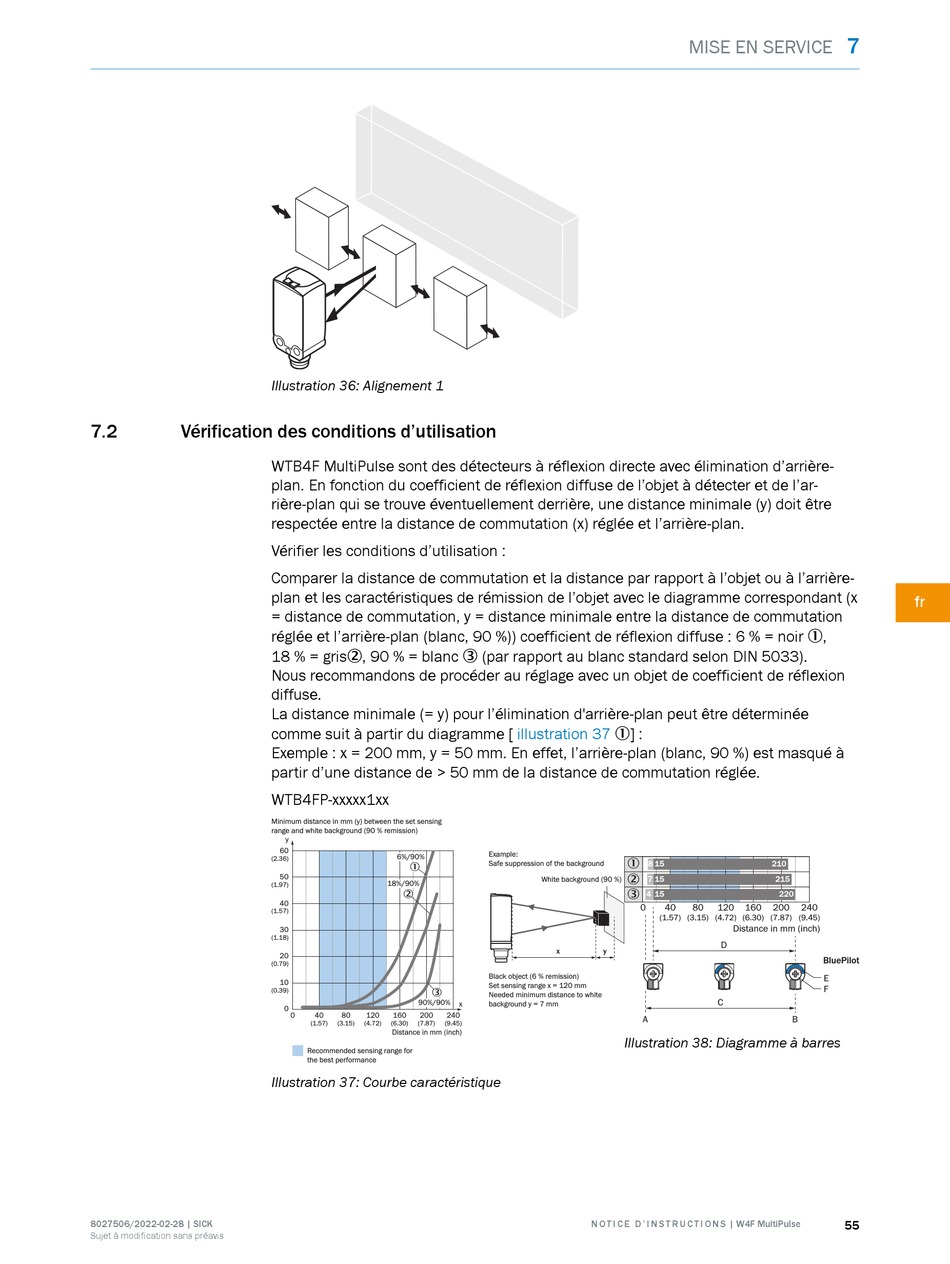

Illustration 36: Alignement 1
WTB4F MultiPulse sont des détecteurs à réflexion directe avec élimination d'arrière-
plan. En fonction du coefficient de réflexion diffuse de l'objet à détecter et de l'ar‐
rière-plan qui se trouve éventuellement derrière, une distance minimale (y) doit être
respectée entre la distance de commutation (x) réglée et l'arrière-plan.
Vérifier les conditions d'utilisation :
Comparer la distance de commutation et la distance par rapport à l'objet ou à l'arrière-
plan et les caractéristiques de rémission de l'objet avec le diagramme correspondant (x
= distance de commutation, y = distance minimale entre la distance de commutation
réglée et l'arrière-plan (blanc, 90 %)) coefficient de réflexion diffuse : 6 % = noir 1,
18 % = gris2, 90 % = blanc 3 (par rapport au blanc standard selon DIN 5033).
Nous recommandons de procéder au réglage avec un objet de coefficient de réflexion
diffuse.
La distance minimale (= y) pour l'élimination d'arrière-plan peut être déterminée
comme suit à partir du diagramme [
Exemple : x = 200 mm, y = 50 mm. En effet, l'arrière-plan (blanc, 90 %) est masqué à
partir d'une distance de > 50 mm de la distance de commutation réglée.
WTB4FP-xxxxx1xx
Minimum distance in mm (y) between the set sensing
range and white background (90 % remission)
y
60
6%/90%
(2.36)
1
50
18%/90%
(1.97)
2
40
(1.57)
30
(1.18)
20
(0.79)
10
3 3
(0.39)
90%/90%
0
0
40 80 120 160 200 240
(1.57) (3.15) (4.72) (6.30) (7.87) (9.45)
Distance in mm (inch)
Recommended sensing range for
the best performance
Illustration 37: Courbe caractéristique
illustration 37 1] :
Example:
1
Safe suppression of the background
2
White background (90 %)
3
x y
Black object (6 % remission)
Set sensing range x = 120 mm
Needed minimum distance to white
x background y = 7 mm
Illustration 38: Diagramme à barres
N O T I C E D ' I N S T R U C T I O N S | W4F MultiPulse
MISE EN SERVICE
8 15 210
7 15 215
4 15 220
0 40 80 120 160 200 240
(1.57) (3.15) (4.72) (6.30) (7.87) (9.45)
Distance in mm (inch)
D
C
A B
7
fr
BluePilot
E
F
