回路保護
最大応答時間
スイッチング周波数
1) A = U 電源電圧逆接保護
B
B = 出入力 逆接保護
D = 出力の過電流保護および短絡保護
2) 負荷のある信号経過時間
3) スイッチング周波数および応答時間は、1 ... 50 Hz / 0,02 ... 0.5 s の範囲で IO-Link から設定可能
4) タイプに応じる
5) ライト/ダークの比率 1:1
8) ピン 2 の Q\に有効、ソフトウェアで設定する場合
機械的データ
保護等級
動作時の周囲温度

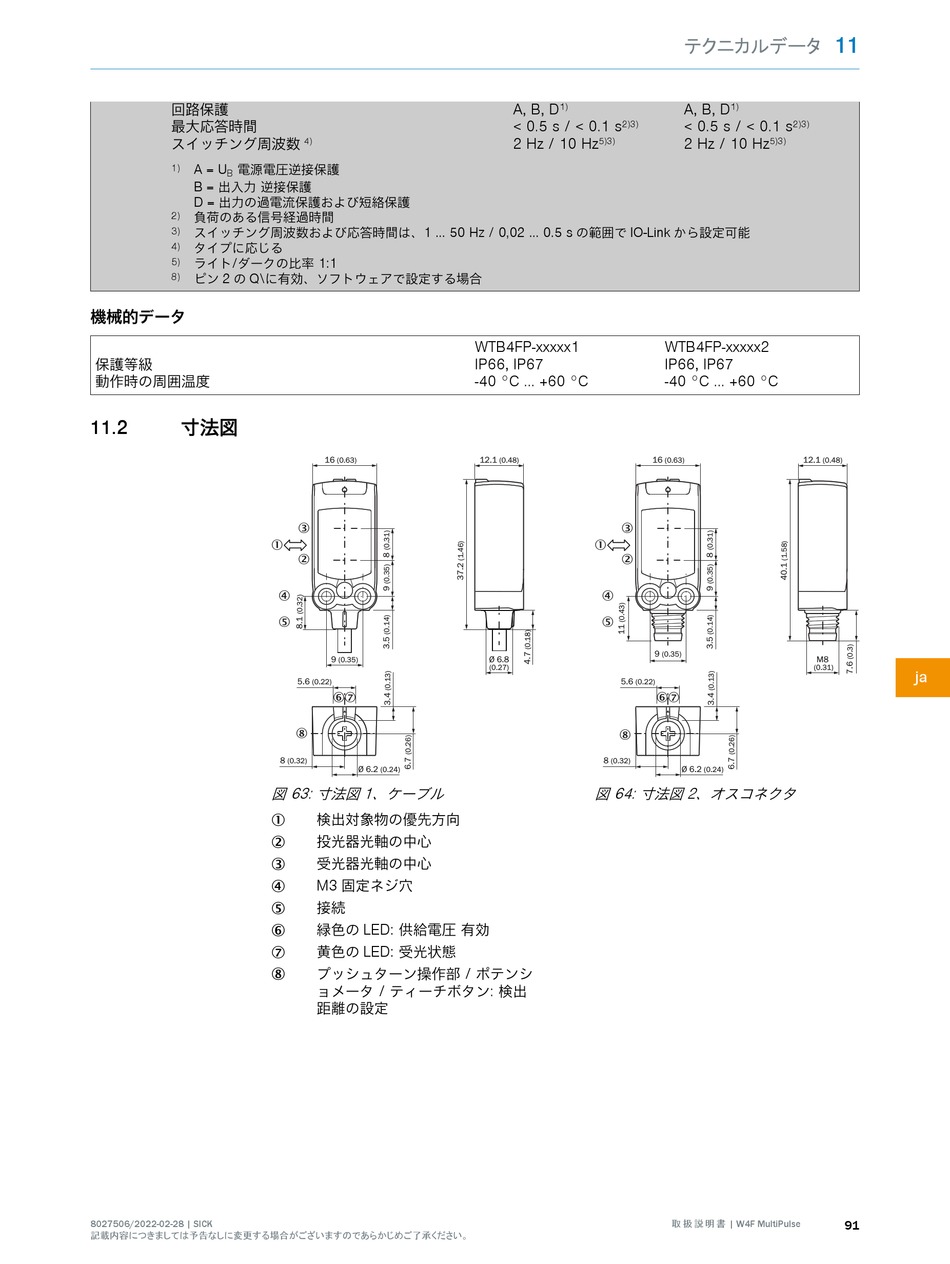

11.2 寸法図
8027506/2022-02-28 | SICK
記載内容につきましては予告なしに変更する場合がございますのであらかじめご了承ください。
4)
16
(0.63)
3
1
2
4
5
9
(0.35)
5.6
(0.22)
67
8
8
(0.32)
Ø 6.2 (0.24)
図 63: 寸法図 1、ケーブル
検出対象物の優先方向
1
投光器光軸の中心
2
受光器光軸の中心
3
M3 固定ネジ穴
4
接続
5
緑色の LED: 供給電圧 有効
6
黄色の LED: 受光状態
7
プッシュターン操作部 / ポテンシ
8
ョメータ / ティーチボタン: 検出
距離の設定
A, B, D 1)
< 0.5 s / < 0.1 s
2)3)
2 Hz / 10 Hz
5)3)
WTB4FP-xxxxx1
IP66, IP67
-40 °C ... +60 °C
12.1 16
(0.48)
3
1
2
4
5
Ø 6.8
(0.27)
5.6
(0.22)
8
8
(0.32)
図 64: 寸法図 2、オスコネクタ
テクニカルデータ
A, B, D 1)
< 0.5 s / < 0.1 s
2)3)
2 Hz / 10 Hz
5)3)
WTB4FP-xxxxx2
IP66, IP67
-40 °C ... +60 °C
12.1
(0.63) (0.48)
9 (0.35)
M8
(0.31)
67
Ø 6.2 (0.24)
取 扱 説 明 書 | W4F MultiPulse
11
ja
